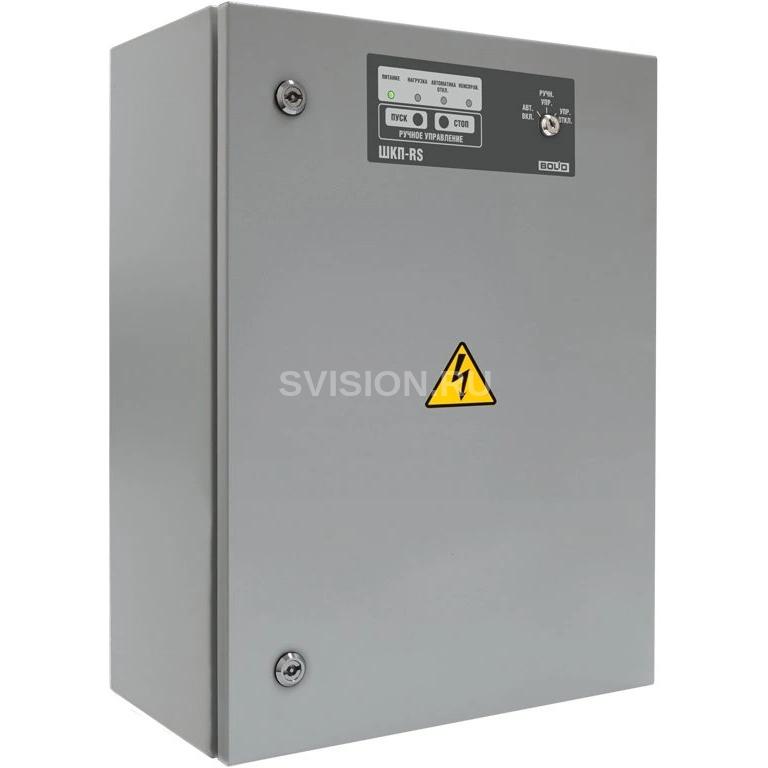

Болид ШКП-45RS(М)

Описание Болид ШКП-45RS(М)

Блоки контрольно-пусковые ШКП-45RS (M)

Предназначены для:

• для управления исполнительными устройствами в системах СПДВ
• управления исполнительными устройствами (световыми и звуковыми пожарными оповещателями и т.д.) и средствами пожарной автоматики в системах оповещения
• формирования сигнала управления инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности
• контроля 7 входов технологической сигнализации

Особенности:

• Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется по интерфейсу RS-485
• Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
• Контроль исправности цепей управления двигателем
• Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах
• Плавный запуск и останов электродвигателей от 30 до 45 кВт
• 2 контролируемых выхода 24VDC
• Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
• Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)

Технические характеристики Болид ШКП-45RS(М)

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА Световая индикация 4 одноцветных индикатора для отображения состояния ШКП Питание прибора от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц Готовность к работе после включения питания не более 5 с Рабочий диапазон температур от -30 до +50 °C Относительная влажность до 98% при +25 °C Средний срок службы 10 лет Тип монтажа настенный навесной   ШКП-4RS ШКП-10RS ШКП-18RS ШКП-30RS ШКП-30RS с УПП ШКП-45RS ШКП-75RS ШКП-110RS ШКП-110RS с УПП ШКП-250RS с УПП Номинальный коммутируемый ток, А 10 25 40 63 63 125 185 225 225 437 Мощность управляемого двигателя, кВт 1-4 1-10 1-18 1-30 4-30 30-45 45-75 75-110 30-110 110-250 Степень защиты корпуса IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54 Габаритные размеры, мм 600 x400 x240 600 x400 x240 600 x400 x240 600 x400 x240 600 x400 x240 650 x500 x240 650 x500 x240 650 x500 x240 1200 x500 x350 1200 x500 x350 Масса прибора, кг 20 20 20 20 20 40 40 40 70 70
