Описание APC SRT5KRMXLW-HW

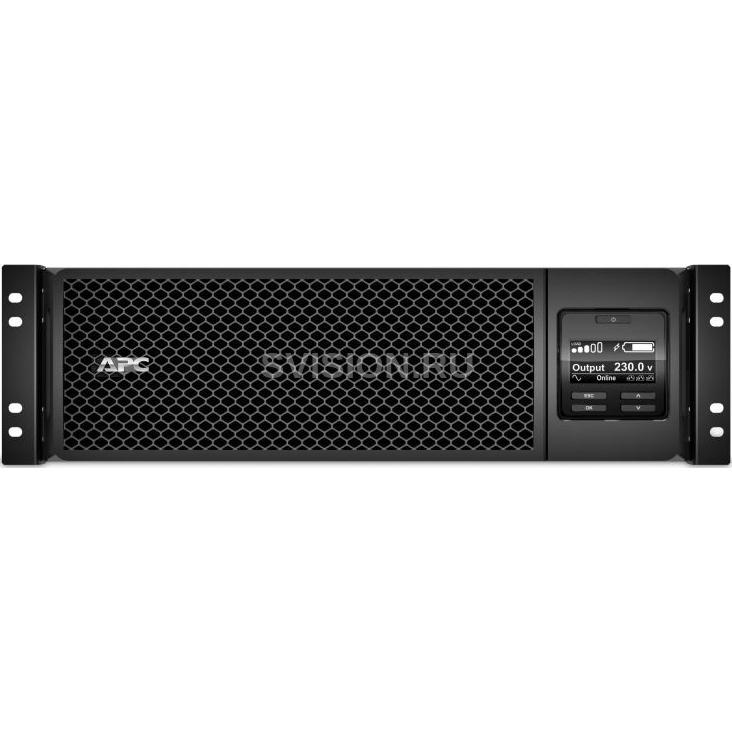

Однофазный ИБП APC Smart-UPS On-Line SRT5KRMXLW выпускается в универсальном исполнении: можно установить вертикально на пол или в 19 дюймовую стойку (поставляются отдельно). Мощность источника бесперебойного питания составляет 4.5 кВт / 5 кВА (Pf=0.9). Благодаря технологии двойного преобразования энергии на выходе ИБП выдаёт чистую синусоиду (в т.ч при работе от батарей). Это позволяет гарантировать качественное электроснабжение даже чувствительному оборудованию. Возможность подключения различных карт управления и датчиков обеспечивают широкие возможности управления и мониторинга источника.
В случае перегрузки или неисправности APC Smart-UPS On-Line SRT5KRMXLW, выявленной во время самодиагностики, нагрузка переводится на питание от сети.
Источник поставляется со встроенными свинцово-кислотными аккумуляторами. Они обеспечивают 31 минуту автономной работы при нагрузке 1 кВт. Этого времени должно хватить на устранение неполадок или комфортного завершение работы. Периодически APC SRT5KRMXLW проводит самодиагностику, в том числе выявляет батареи, требующие замены. Умная зарядка не позволит аккумуляторам недозарядиться или перезарядиться, что положительно сказывается на их сроке эксплуатации.
На передней панели расположен небольшой информативный ЖК-дисплей и кнопки для управления SRT5KRMXLW. Для оповещения об отключении питания и ошибках предусмотрена звуковая сигнализация.
ИБП APC SRT5KRMXLW защищает от:
- Отказа питания
- Проседания и перепадов напряжения
- Понижения и повышения напряжения
- Электрических шумов и изменения частоты
- Переходных процессов при подключении
- Нелинейных искажений
Особенности APC Smart-UPS On-Line SRT5KRMXLW:
- Интеллектуальное управление батареями
- Возможность мониторинга и управления
- Интуитивно понятный ЖК дисплей
- Совместимость с генераторами
- Автоматическая самодиагностика
- Звуковая и световая индикация
- Автоматический запуск подключённого оборудования после восстановления электропитания
- Встроенный автоматический байпас
- Увеличение времени автономной работы за счет подключения доп. батарейных модулей
Технические характеристики APC SRT5KRMXLW-HW
Выход
Максимальная задаваемая мощность(Вт)
4.5кВт / 5.0кВА
Искажения формы выходного напряжения
Менее 2 %
Выходная частота (синхронизированная с электросетью)
50/60 Гц +/- 3 Гц Синхронизированная с электросетью
Другие выходные напряжения
220 В, 240 В
Пик-фактор нагрузки
3:1
Топология
Топология двойное преобразование
Тип формы напряжения
Синусоидальный сигнал
Байпас
Внутренний байпас (с автоматическим или ручным включением)
Вход
Входная частота
40 - 70 Гц Автоматическое определение
Диапазон входного напряжения при работе от сети
100 - 275 Adjustable (half load) В
Коэффициент мощности по входу под полной нагрузкой
0.95
Другие значения входного напряжения
220 В, 240 В
Батареи и продолжительность автономной работы
Тип батарей
Свинцово-кислотная батарея
Типовое время перезарядки
1.5 ч
Номинальное напряжение батареи
192 В
RBC™ количество
1
Ожидаемый срок службы батареи (лет)
3 - 5
Мощность зарядного устройства (Вт)
560 Вт
Коммуникационные средства и средства администрирования
Интерфейсный порт (ы)
RJ-45 10/100 Base-T, RJ-45 Serial, Smart-Slot, USB
Панель управления
Многофункциональная консоль контроля и управления с жк-индикатором
Звуковой сигнал
Звуковое и визуальное оповещение : настраиваемые задержки
Количество доступных интерфейсов SmartSlot™
1
Аварийное отключение питания (EPO)
Да
Защита от всплесков напряжения и фильтрация шумов
Фильтрация
480 Дж
Физические параметры
Максимальная высота
130MM, 13.0cm
Максимальная ширина
432MM, 43.2cm
Максимальная глубина
719MM, 71.9cm
Масса нетто
55.79КГ
Масса брутто
68.04КГ
Высота транспортной упаковки
330MM, 33.0cm
Ширина транспортной упаковки
610MM, 61.0cm
Глубина транспортной упаковки
960MM, 96.0cm
Параметры окружающей среды
Рабочая температура
0 - 40 °C
Рабочий диапазон относительной влажности
0 - 95% без образования конденсата
Рабочий диапазон высоты над уровнем моря
0 - 3048 м
Температура хранения
-15 - 45 °C
Относительная влажность хранения
0 - 95% без образования конденсата
Высота над уровнем моря хранения
0 - 15240 м
Уровень акустического шума на расстоянии 1 м от поверхности устройства
55.0дБ(А)
Тепловыделение в оперативном режиме
931.0BTU/час
Класс защиты
IP20
Соответствие
Соответствие требованиям
CE, Знак CE, Стандарт CSA C22.2 № 107.3, EAC, EN/IEC 62040-1, EN/IEC 62040-2, ENERGY STAR V2.0 (USA), FCC, часть 15, класс A, IRAM, NOM, RCM, UL 1778, VDE
Стандартная гарантия
3 года гарантии ремонта или замены (кроме батареи), для батареи — 2 года
Разрешения контролирующих органов
RoHS
Соответствие
Время автономной работы APC Smart-UPS On-Line SRT5KRMXLW-HW в зависимости от нагрузки
Время автономной работы
Нагрузка, кВт
0.45
0.5
1
1.5
2
2.5
3
3.5
4
4.5
Время работы
1 ч 11 мин
1 ч 4 мин
31 мин
19 мин 37 сек
13 мин 43 сек
10 мин 11 сек
7 мин 50 сек
6 мин10 сек
4 мин 56 сек
3 мин 59 сек
Нагрузка, кВт
0.45
0.5
1
1.5
2
2.5
3
3.5
4
4.5
Время работы + 1 ББ
4 ч 5 мин
3 ч 42 мин
1 ч 51 мин
1 ч 12 мин
52 мин
41 мин
33 мин
27 мин 45 мин
23 мин 39 сек
20 мин 28 сек
Нагрузка, кВт
0.45
0.5
1
1.5
2
2.5
3
3.5
4
4.5
Время работы + 2 ББ
7 ч 11 мин
6 ч 30 мин
3 ч 13 мин
2 ч 8 мин
1 ч 34 мин
1 ч 13 мин
1 ч
50 мин
43 мин
38 мин
Нагрузка, кВт
0.45
0.5
1
1.5
2
2.5
3
3.5
4
4.5
Время работы + 3 ББ
10 ч 23 мин
9 ч 24 мин
4 ч 44 мин
3 ч 6 мин
2 ч 17 мин
1 ч 48 мин
1 ч 28 мин
1 ч 14 мин
1 ч 4 мин
56 мин
Нагрузка, кВт
0.45
0.5
1
1.5
2
2.5
3
3.5
4
4.5
Время работы + 4 ББ
13 ч 40 мин
12 ч 23 мин
6 ч 15 мин
4 ч 6 мин
3 ч 1 мин
2 ч 23 мин
1 ч 57 мин
1 ч 39 мин
1 ч 25 мин
1 ч 15 мин
Нагрузка, кВт
0.45
0.5
1
1.5
2
2.5
3
3.5
4
4.5
Время работы + 5 ББ
17 ч 2 мин
15 ч 2 мин
7 ч 47 мин
5 ч 7 мин
3 ч 47 мин
2 ч 58 мин
2 ч 26 мин
2 ч 4 мин
1 ч 47 мин
1 ч 34 мин
Нагрузка, кВт
0.45
0.5
1
1.5
2
2.5
3
3.5
4
4.5
Время работы + 6 ББ
20 ч 27 мин
18 ч 31 мин
9 ч 21 мин
6 ч 9 мин
4 ч 33 мин
3 ч 35 мин
2 ч 56 мин
2 ч 29 мин
2 ч 9 мин
1 ч 53 мин
Нагрузка, кВт
0.45
0.5
1
1.5
2
2.5
3
3.5
4
4.5
Время работы + 8 ББ
27 ч 25 мин
24 ч 50 мин
12 ч 33 мин
8 ч 16 мин
6 ч 7 мин
4 ч 49 мин
3 ч 58 мин
3 ч 21 мин
2 ч 54 мин
2 ч 33 мин
Нагрузка, кВт
0.45
0.5
1
1.5
2
2.5
3
3.5
4
4.5
Время работы + 10 ББ
34 мин 31 мин
31 ч 17 мин
15 ч 49 мин
10 ч 26 мин
7 ч 42 мин
6 ч 5 мин
5 ч
4 ч
