AccordTec ATEC-D162E SI

Розн. цена: 1 967 руб

Ваша цена: 1 810 руб

Заказ в 1 клик

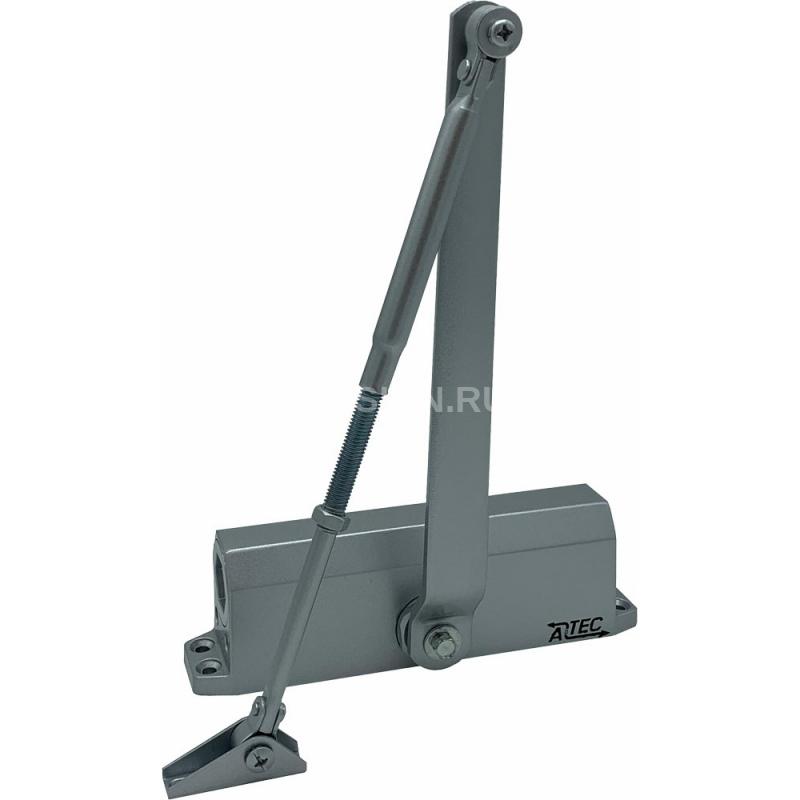

Описание AccordTec ATEC-D162E SI

ATEC-D162E-SI ("ATEC", дверной доводчик)

Артикул: AT-07467

Доводчик механический до 75 кг , 2-х скоростной, регулируемый.

Тип установки: универсальный, для левых и правых дверей

Рабочая температура: -45...+45 °С. Габаритные размеры: 176х39х63. Установочный размер: 162х19 мм. Масса брутто: 1300 г.Цвет: серебро, коричневый.

Назначение

Доводчик дверной предназначен для автоматического закрывания дверей левостороннего и правостороннего открытия, массой от 45 до 65 кг.

Комплект поставки

Доводчик 1 шт.
Штанга с рычагом 1 шт.
Декоративный колпачок 1 шт.
Винт для крепления доводчика 4 шт.
Винт для крепления рычага 2 шт.
Шуруп для крепления доводчика 4 шт.
Шуруп для крепления рычага 2 шт.
Винт для крепления штанги 1 шт.
Инструкция 1 шт.
Упаковка 1 шт.

Монтаж

. Наметьте и просверлите крепежные отверстия для тела доводчика и кронштейна рычага;

2. Закрепите болтом из комплекта крепежа нерегулируемую часть рычага на теле доводчика. Далее закрепите тело доводчика шурупами (или винтами) из комплекта крепежа;

3. Закрепите регулируемую часть рычага шурупами (или винтами) из комплекта. Выберите длину регулируемого рычага таким образом, чтобы после соединения, нерегулируемая часть была перпендикулярна дверной коробке;

4. Соедините обе части складного рычага. Установите декоративный колпачок на теле доводчика;

5. Отрегулируйте винтом «CLOSING» скорость закрытия в диапазоне 160° -18°;

6. Отрегулируйте винтом «LATCH» скорость доводки в диапазоне 18° - 0°.
