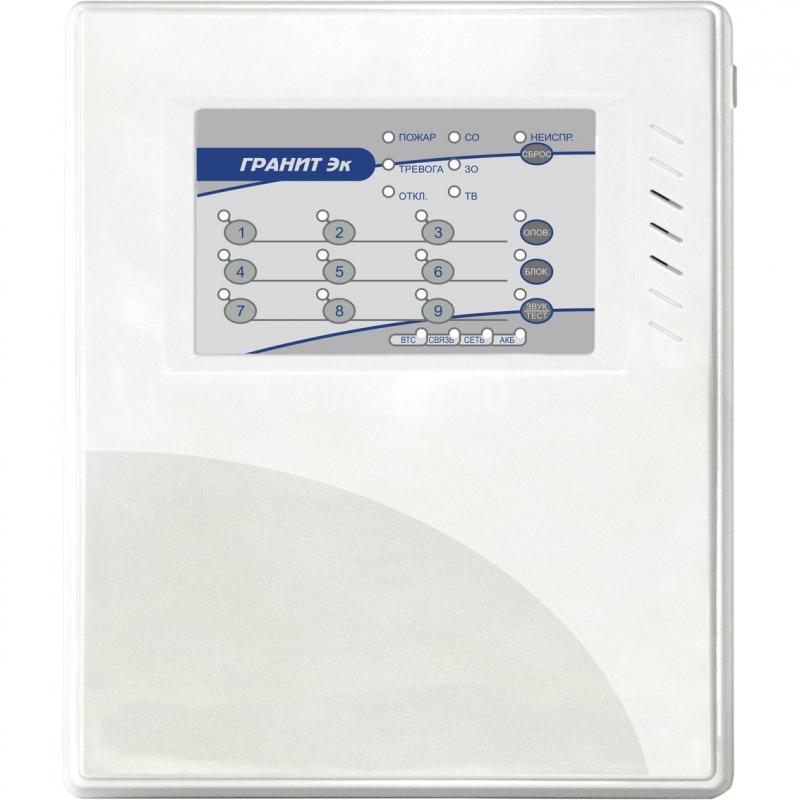

Описание Сибирский арсенал Гранит-9 Эк
Прибор
Сибирский арсенал Гранит-9 Эк выполняет функции охранно-пожарной сигнализации, следит за состояние окружающей среды и управляет оборудованием.
Прибор может работать как контроллер доступа,ограничивая доступ в помещение с помощью электромагнитного замка. В качества ключа доступа используются электронные ключиTouchMemory, проксимити карты, брелоки, цифровые пароли.
Особенности:
9 шлейфов сигнализации (ШС).
Тип шлейфа задается в зависимости от его назначения: охранный, пожарный, технологический, неиспользуемый.
В технологический ШС подключаются гальваническиизолированные контакты различных датчиков (освещенности, температуры, утечки воды и т.д.).
Однотипные шлейфы (зоны) можно объединять в разделы.
Настройка прибора с помощью кнопок на лицевой панели.
Выход ТМ для подключения считывателя ключей TouchMemory.
Способы постановки зон (разделов) на охрану и снятия с охраны:
кнопками на панели прибора;
электронными ключами TouchMemory через считыватель ТМ;
Proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью универсального считывателя «Портал» (приобретается отдельно).
Прибор оповещает о тревоге и других событиях с помощью оповещателей: световых, звуковых, табло «Выход». Оповещатели подключаются к выходам «-СО», «-ЗО», «-ТВ».
Прибор контролирует линии оповещения на обрыв и короткое замыкание.
Сигналы о состоянии прибора («ПОЖАР», «ТРЕВОГА», «НЕИСПРАВНОСТЬ», «ОПОВЕЩЕНИЕ») передаются на реле ПЦН. Реле могут использоваться для управления оборудованием.
Управление доступом (электромагнитный замок).
Резервное электропитание от аккумулятора (12 В, 4,5 или 7 Ач) или внешнего источника (РИП).
Технические характеристики Сибирский арсенал Гранит-9 Эк
- Количество шлейфов сигнализации: 9 шт.
- Количество идентификаторов (proximity-карт, цифровых кодов, брелоков, ключей ТМ): 220 шт.
- Напряжение на клеммах подключения ШС
в дежурном режиме: 15,3…18,7 В
в разомкнутом состоянии: 21…23 В
- Ток на клеммах ШС
для токопотребляющих извещателей: 2,85 мА
при замкнутом состоянии ШС: 18…22 мА
- Питание прибора:
от сети переменного тока частотой (50+-1) Гц: 110…250 В
от аккумулятора: 10,2…13,8 В
- Максимальная мощность, потребляемая прибором от сети переменного тока, не более: 12ВА
- Средний ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети питания, не более: 0,18А
- Время работы прибора от АКБ 4,5 Ач при пропадании сетевого напряжения, не менее:
в дежурном режиме без внешней нагрузки по цепи 12В: 25ч.
в режиме тревоги при полной нагрузке по цепи 12В: 3ч.
- Время работы прибора от АКБ 7 Ач при пропадании сетевого напряжения, не менее:
в дежурном режиме без внешней нагрузки по цепи 12В: 39 ч.
в режиме тревоги при полной нагрузке по цепи 12В: 5 ч.
- Напряжение, выдаваемое прибором на внешнюю нагрузку: 10…14 В
- Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ), не более:: 1,0А
- Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП), не более: 1,0А
- Максимальный суммарный ток по выходам оповещения «-СО», «-ЗО», «-ТВ», не более: 1,0А
- Максимальный ток по выходу оповещения(«-СО», «-ЗО», «-ТВ») в кратковременном режиме (не более 5 мин.), не более: 1,0А
- Максимальный ток по выходу оповещения («-СО», «-ЗО», «-ТВ») в постоянном режиме, не более: 0,5А
- Напряжение на аккумуляторе, при котором отключаются основные нагрузки: 10…10,5В
- Задержки для охранного ШС (выбираемые):
задержка взятия на охрану для тактики «с задержкой взятия» и «с открытой дверью»: 15, 30, 45, 60 с
задержка включения вешнего звукового оповещателя (сирены)при нарушении ШС: 0, 15, 30, 60 с
- На контактах реле 1, реле 2,реле 3прибора:
Напряжение переменного тока, не более: 250 В
Напряжение постоянного тока, не более: 24 В
Ток, не более: 3 А
- На контактах реле 4прибора:
Напряжение переменного тока, не более: 240 В
Напряжение постоянного тока, не более: 100 В
Ток, не более: 0,1 А
- Степень защиты от воздействия окружающей среды: IP20
- Вероятность эффективного срабатывания прибора: 0,98
- Диапазон рабочих температур (без АКБ): -40… 50 °С
- Габаритные размеры прибора, не более: 250х210х80 мм
- Масса прибора без аккумулятора, не более: 1 кг
