Рубеж УДП 513-10 исп.1 Пуск дымоудаления (оранжевый)

Описание Рубеж УДП 513-10 исп.1 Пуск дымоудаления (оранжевый)

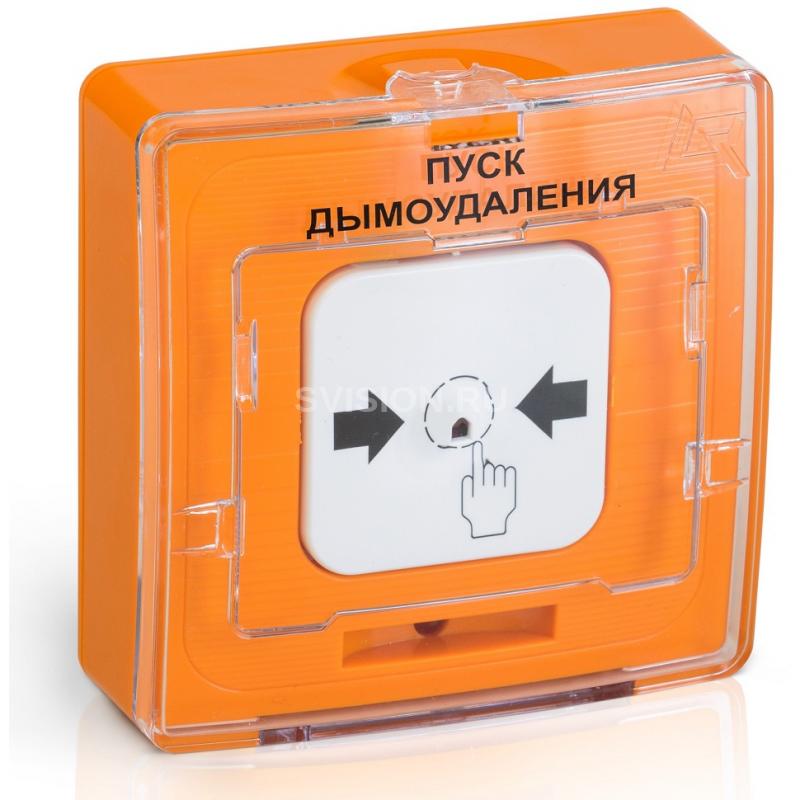

Устройство дистанционного пуска электроконтактное УДП 513-10 предназначено для ручного включения исполнительных устройств в системах противопожарной защиты и охранно-пожарной сигнализации. Исполнение: УДП 513-10 исп.1 - питание осуществляется от приемно-контрольного прибора или источника питания через Rогр, при включении по четырехпроводной схеме. УДП 513-10 исп.1 предназначен для работы с любыми ППКПУ, воспринимающими сигнал сработки УДП в виде включения (или выключения) в шлейф сигнализации дополнительного резистора по средствам встроенного реле «Сухой контакт». Допустимый ток, коммутируемый «сухими контактами» УДП 513-10 исп.1 при напряжении до 30 В постоянного тока и до 125 В переменного тока, не более 1 А. Устройство дистанционного пуска осуществляет формирование сигнала на включение различных инженерных систем при нажатии на кнопку. Снятие сигнала осуществляется возвратом кнопки в исходное положение с использованием штыря диаметром не более 3 мм. Устройство дистанционного пуска состоит из основания и корпуса. На основании установлена плата с радиоэлементами и клеммником для подключения проводов ШС. УДП обладает следующими потребительскими свойствами:

питание извещателя и передача сигнала сработки осуществляются по двухпроводному шлейфу сигнализации (ШС) (в зависимости от исполнения УДП);

широкий диапазон напряжений питания 9-30 В (в зависимости от исполнения УДП);

УДП срабатывает при нажатии на кнопку с усилием не менее 1,5 кг. После снятия усилия УДП остается во включенном состоянии. Для возврата кнопки в исходное положение необходимо нажать на замок (через отверстие в центре кнопки) любым штырем диаметром не более 3 мм, например, отверткой;

для информации о режимах работы УДП и состоянии ШС предусмотрен оптический индикатор красного цвета;

модифицированный механизм срабатывания;

корпус УДП изготовлен из ударопрочного и износостойкого материала АБС;

малые габаритные размеры и современный дизайн корпуса. Схема подключения двухпроводная УДП 513-10 и УДП 513-10 исп.01: Четырехпроводная схема подключения УДП 513-10 исп.1 с НЗ-контактами и индикацией (номинал Rш устанавливается по паспорту ПКП): Схема подключения УДП 513-10 исп.1 с использованием НР-контактов и индикацией: Схема подключения УДП 513-10 исп.1 в питающем ШС (подключение по двухпроводной схеме) и разблокировка при пожаре электромагнитного замка двери:

Технические характеристики Рубеж УДП 513-10 исп.1 Пуск дымоудаления (оранжевый)

• Питание: 9-30 В
• Ток потребления в дежурном режиме, при 20 В, не более: 50 мкА
• Допустимый ток, коммутируемый «сухими контактами» при напряжении до 30 В постоянного тока и до 125 В переменного тока, не более: 1 А
• Надпись: Пуск дымоудаления
• Цвет: Оранжевый
• Габаритные размеры УДП, не более: 88х85х46 мм
• Масса УДП, не более: 150 г
• Степень защиты оболочки УДП, по ГОСТ 14254-96: IP 31
