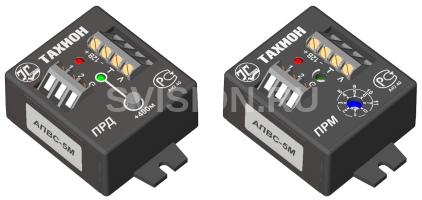

Тахион АПВС-5М

Описание Тахион АПВС-5М

Аппаратура Тахион АПВС-5М предназначена для передачи полного видеосигнала (черно-белого и цветного) по свободной витой паре (кабель ТППэп и ему подобные, свободные местные телефонные линии) в реальном времени на расстояния до 500 и 1100 метров соответственно.

За счет симметричности линии передачи и высокого уровня выходного сигнала применение аппаратуры позволяет эффективно подавлять мощные электромагнитные помехи, наводимые на видеосигнал на всем протяжении кабельной трассы. Дальность линии передачи устанавливается пользователем во всем диапазоне с шагом переключений – 100 метров.

Технические характеристики Тахион АПВС-5М

• Напряжение питания: передатчик стабилизированное пост., приемник стабилизированное пост. 12В±5%
• Ток потребления: передатчик не более - приемник не более - 40 мА
• Входное сопротивление передатчика 75 Ом
• Выходное сопротивление приемника 75 Ом
• Номинальный уровень входного и выходного видеосигналов 1 В
• Дальность передачи видеосигнала при указанных характеристиках 0 - 1100 м
• Диапазон регулировки уровня выходного видеосигнала ±3 дБ
• Диапазон рабочих частот 50 Гц – 6 МГц
• Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот не более 1 дБ
• Уровень выходного сигнала передатчика в линию по НЧ (до 6 кГц) + 6 дБ
• Система защиты рассчитана на кратковременный импульсный разрядный ток с t фронта =8 мкс / t спада =20 мкс: передатчик - приемник - 10 кА
• Диапазон рабочих температур - 40°С - +50°С
• Габаритные размеры одного блока 47х42,5х25 мм
