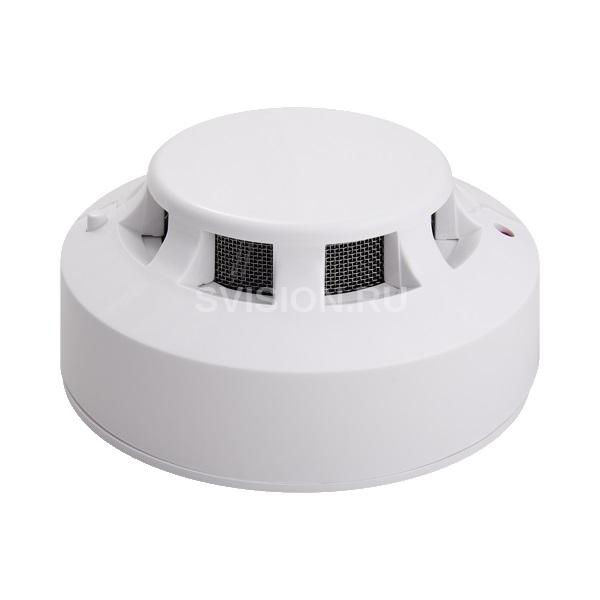

ИВС-сигналспецавтоматика ДИП-44 (ИП 212-44)

Описание ИВС-сигналспецавтоматика ДИП-44 (ИП 212-44)

Пожарные извещатели ИВС-сигналспецавтоматика ДИП-44 (ИП 212-44) предназначены для обнаружения возгораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения «Пожар» приемно-контрольным приборам. На основании извещателя с помощью выходных контактов закреплен металлический экран, печатная плата с радиоэлементами и оптической камерой. Для проверки работоспособности извещателя, между платой и основанием располагается подпружиненный рычаг, который вводится в оптическую камеру путем нажатия кнопки на лицевой стороне корпуса. Оптическая камера защищена от проникновения насекомых мелкоячеистой металлической сеткой, соединенной с «общим» проводом схемы, что делает ее нейтральной по отношению к заряженным частичкам дыма, и они беспрепятственно проникают внутрь оптической камеры. Кроме этого сетка является дополнительным электрическим экраном, образующей с другими металлическими деталями извещателя замкнутый проводящий контур, надежно защищающий схему и оптическую камеру от электромагнитных помех. Для подключения проводов шлейфа в извещателе предусмотрена съёмная оригинальная розетка, хорошо защищенная от протечек воды. Извещатели ИП212-44 являются базовой модификацией этого типа извещателей и в режиме «Пожар» формируют унифицированный сигнал срабатывания в виде уменьшения внутреннего сопротивления до величины не более 500 Ом при токе 20 мА. В выходных цепях извещателей традиционно отсутствует ограничитель тока, так как они предназначены для использования с ППК, имеющими собственный ограничитель тока в схеме питания шлейфа. Остаточное напряжение на извещателе при срабатывании составляет от 7,5 до 8,5 В при токах от 5 до 20 мА.

Технические характеристики ИВС-сигналспецавтоматика ДИП-44 (ИП 212-44)

ОСНОВНЫЕ ПАРАМЕТРЫ
• Чувствительность: 0.05-0.2 Дб/м
• Инерционность срабатывания: не более 5 с
• Максимально-допустимая защищаемая площадь: 85м² ЭКСПЛУАТАЦИЯ И ХРАНЕНИЕ
• Напряжение питания: 9...36 В
• Потребляемый ток: 0.15 мА (дежурный режим)
• Масса: 200 г
• Максимально допустимая относительная влажность: 98%
• Максимально допустимая освещенность в месте установки: 12000 люкс
• Класс защиты: IP-40
• Средняя наработка на отказ: 60000 ч
• Средний срок службы: не менее 10 лет
• Габаритные размеры: 100х50мм
