Тахион ТГБ-4М Ex IIC

Описание Тахион ТГБ-4М Ex IIC

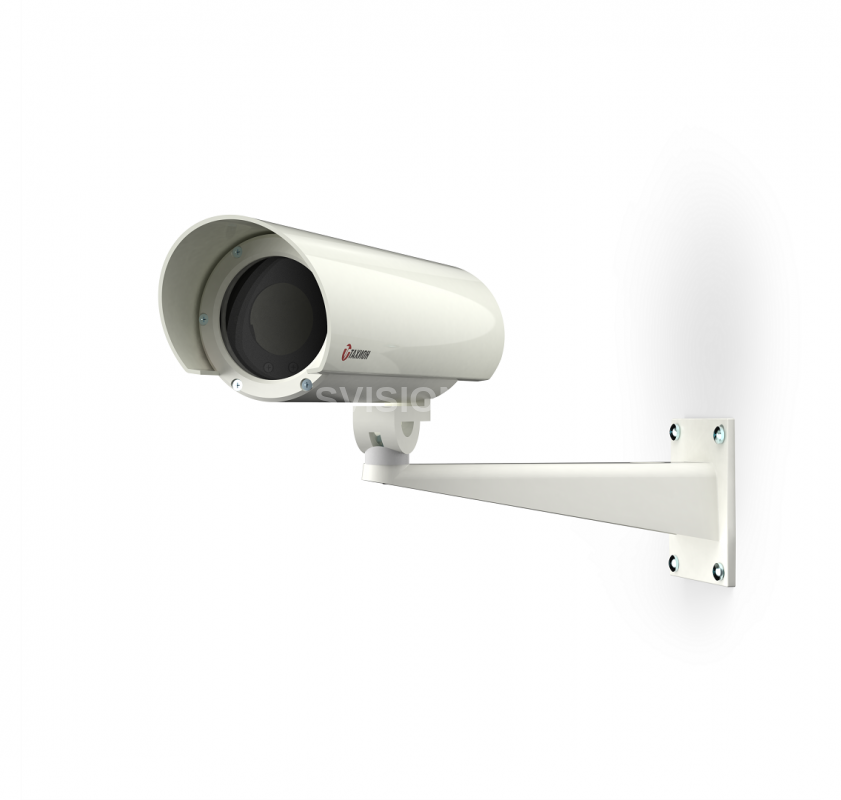

Термокожух ТГБ-4M Ex IIC (без обогрева) предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты их от воздействия окружающей среды (влаги и отрицательных температур) во взрывоопасных зонах 1 и 2 (при классификации по зональному принципу) или взрывоопасных зонах классов В-1, В-1а, В-1г, где возможно образование взрывоопасных газовых смесей категорий IIА, IIВ, IIC групп Т1÷Т6 в соответствии с главой 7.3 «Правил устройства электроустановок».

Изделие выполнено в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079), ГОСТ IEC 60079-1 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию. Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150.

Изделие выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019.

Изделие обеспечивает отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С.

Модуль видеокамеры изолирован от корпуса термокожуха. Смотровое окно выполнено из ударопрочного калёного стекла.

СОСТАВ ТЕРМОКОЖУХА. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

 1. Термокожух ТГБ-4М Ex IIC 1шт.  2. Гермовводы для небронированного кабеля – Ø кабеля 3,2÷8,1*мм (один гермоввод имеет заглушку) 2шт.  2.1 Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм) 1шт.  3. Модуль для видеокамеры 1шт.  4. Плата коммутации 1шт.  5. Клемма заземления 1шт.  6. Шарнир 1шт.  6.1 Гайка болта фиксации шарнира 1шт.  7. Кронштейн 1шт.  8. Солнцезащитный козырёк 1шт.

* Гермовводы для кабелей другого диаметра и других металлорукавов, а также для бронированных кабелей устанавливаются по отдельной заявке.

СХЕМА ПОДКЛЮЧЕНИЯ:



Технические характеристики Тахион ТГБ-4М Ex IIC

Максимально допустимое напряжение питания устанавливаемого в термокожух электронного оборудования (видеокамеры)    220 В АС  Максимально допустимая мощность устанавливаемого в термокожух электронного оборудования (видеокамеры)    24 Вт \Климатические условия работы: – диапазон рабочих температур  -60ºС ÷ +50ºС – влажность воздуха    до 100% при +25ºС Вес в упаковке    3 кг Режим работы    круглосуточный
