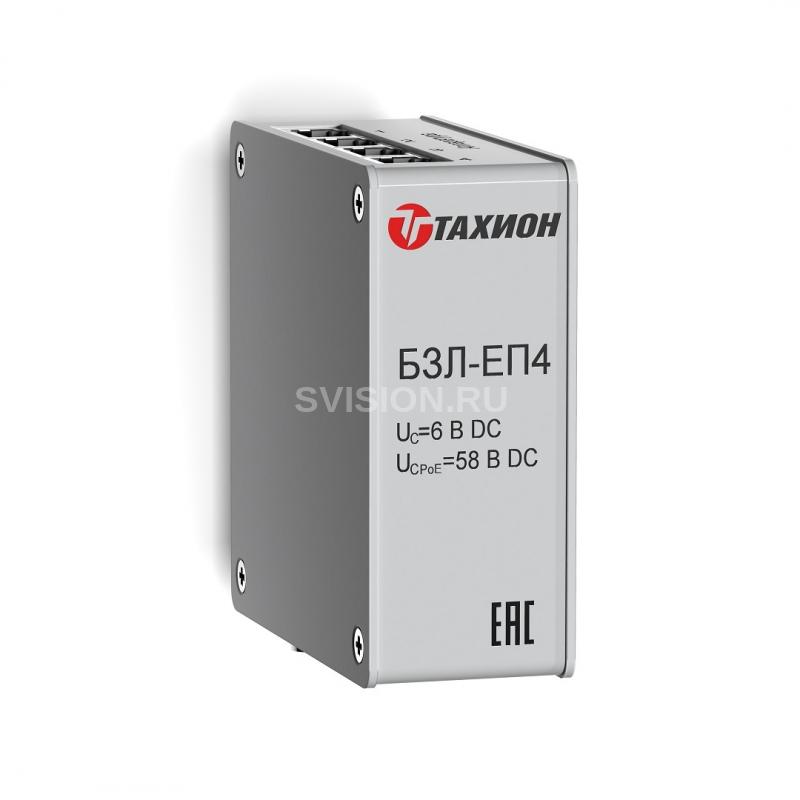

Описание Тахион БЗЛ-ЕП4
Блок защиты БЗЛ-ЕП4 предназначен для защиты от импульсных перенапряжений 4-х портов локальной сети Ethernet 10 Base-T/100 Base-TX/1000 Base-T, в том числе, использующих технологию PoE стандартов IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1).
ЗАЩИЩАЕМОЕ ОБОРУДОВАНИЕ:
сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.
- БЗЛ-ЕП4 выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
- Степень защиты IP20 в соответствии с ГОСТ 14254 .
- Конструктивно БЗЛ-ЕП4 выполнен в алюминиевом корпусе с креплением на 35мм DIN-рейку.
СОСТАВ И ГАБАРИТНЫЕ РАЗМЕРЫ
1.
Корпус с платой
2.
Винт М4х12
3.
Гровер 4
4.
Кольцевой кабельный наконечник
5.
Шайба контактная 4
6.
Переходник на DIN-рейку
СХЕМА ПОДКЛЮЧЕНИЯ
Технические характеристики Тахион БЗЛ-ЕП4
Технические характеристики
Линии данных
Линий питания
Количество защищаемых портов
4
Защищаемые пары
(1-2),(3-6),(4-5),(7-8)
(1,2-3,6),(4,5-7,8)
Макс. длительное рабочее напряжение Uc
6 В DC
60 В DC
Номинальный рабочий ток In
600 мА
1200 мА
Номинальный ток разряда (8/20 мкс) In
линия-линия C1/ линия-земля C2
100 А / 2 кА
100 А / 2 кА
Уровень напряжения защиты Up при In
Линия-линия / линия-земля, не более
20 В/ 550 В
120 В / 550 В
Уровень напряжения защиты Up при 1кВ/мкс:
Линия-линия / линия-земля, не более
15 В / 550 В
90 В / 550 В
Время срабатывания Ta
Линия-линия / линия-земля
<10нс /<100 нс
<10нс /<100 нс
Вносимое затухание
<2 дБ (<250МГц)
–
Диапазон рабочих температур
– 55С – +85С
Габаритные размеры
35х91х92,5 мм
Тип подключения (Вход-Выход)
RJ45- RJ45
Вес в упаковке
0,3 кг
Категория испытаний по МЭК 61643-21
С1, С2
