Эридан ЭКРАН-С-К4-230VAC

Описание Эридан ЭКРАН-С-К4-230VAC

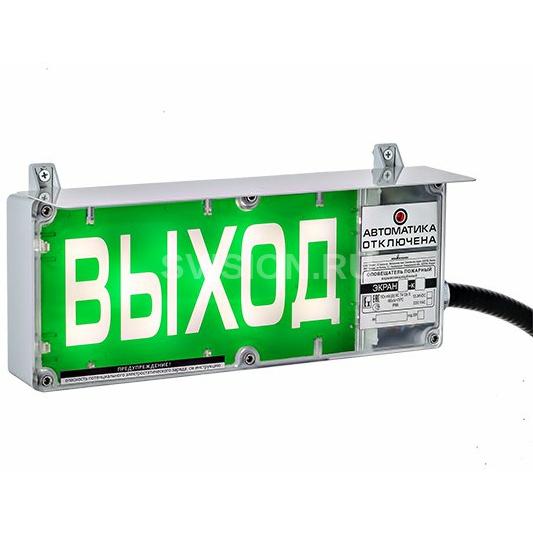

Эридан ЭКРАН-С-К4-230VAC - световой оповещатель с мигающим режимом работы или с постоянным свечением табло.

Особенности модели:

• Световой оповещатель с мигающим режимом работы или с постоянным свечением табло
• Взрывазащита: 1Ex mb [ib] IIC T4 Gb Х
• C дополнительной светозвуковой секцией
• Напряжение питания: 230В

ЭКРАН (табло) Оповещатель пожарный взрывозащищенный

Взрывозащищенный оповещатель ЭКРАН (табло)

Модификации:

• ЭКРАН-С3 - светозвуковой оповещатель с мигающим режимом работы или с постоянным свечением табло со звуковым давлением не менее 100 дБ/м
• ЭКРАН-С - световой оповещатель с мигающим режимом работы или с постоянным свечением табло
• ЭКРАН-СУ - световой эвакуационный указатель с постоянным свечением табло

Дополнительные секции оповещателя табло ЭКРАН:

• Световой оповещатель «ЭКРАН-С», эвакуационный светоуказатель «ЭКРАН-СУ» и светозвуковой оповещатель «ЭКРАН-С3» с обозначение К1 - поставляются без дополнительных секций
• Выпускаются оповещатели «ЭКРАН-С», «ЭКРАН-СУ» и «ЭКРАН-С3» с дополнительной свето-информационной секцией (обозначение К2) с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке
• Новинка! Оповещатели «ЭКРАН-С», «ЭКРАН-СУ» могут выпускаться с дополнительной звуковой (обозначение К3) и светозвуковой (обозначение К4) секцией с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке

Отличительные особенности оповещателя табло ЭКРАН:

• низкое токопотребление - от 70 мА (при режиме "пониженного потребления")
• напряжение питания 12-24 В  или 100-240 В
• эксплуатация в жестких климатических условиях - вид климатического исполнения У-1 от -60...+75 °C
• контроль цепи питания на обрыв и короткое замыкание (только при питании 12-24 В)
• высококонтрастные надписи табло «ЭКРАН-С», «ЭКРАН-СУ»  и «ЭКРАН-С3»
• подключение в адресные системы пожарной сигнализации (при подключении к адресным меткам или расширителям)
• при подключении оповещателей «ЭКРАН» не требуется искробезопасных шлейфов
• для ЭКРАН-С3 возможно изменение характера звучания — 2 режима: "тон 1", "тон 2"

Комплектация оповещателей и указателей "ЭКРАН" дополнительной секцией:

№ комплекта состав комплекта обозначение комплекта К1 Оповещатель без доп. секции ЭКРАН-С (СУ), ЭКРАН-СЗ К2 Оповещатель с доп. световой секцией ЭКРАН-С (СУ), ЭКРАН-СЗ К3 Оповещатель с доп. звуковой секцией ЭКРАН-С (СУ), ЭКРАН-СЗ К4 Оповещатель с доп. светозвуковой секцией ЭКРАН-С (СУ), ЭКРАН-СЗ



Удлинение металлорукава и кабеля:

В стандартной комплектации оповещатели и указатели ЭКРАН поставляются с выведенным кабелем в металлорукаве длиной 1,5 метра. При необходимости, длина кабеля и металлорукава может быть изменина от 1,5  до 30 метров. В заявке укажите длину кабеля (L каб.) и длину металлорукава (L м.р.).

Планка крепления АК-4Э:



Наличие козырька:



Оповещатель и указатель ЭКРАН в стандартной комплектации поставляются без козырька, по запросу комплектуется козырьком. При необходимости, в заявке укажите: "с козырьком".

Технические характеристики Эридан ЭКРАН-С-К4-230VAC

маркировка взрывозащиты для взрывоопасных газовых сред 1Ex mb [ib] IIC T4 Gb Х маркировка взрывозащиты для взрывоопасных пылевых сред Ex mb [ib] IIIC T130°C Db X cтепень защиты оболочки IP66 условия эксплуатации, °С от -60...+75 °C тип звукового сигнала сирена уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ 100 напряжение питания, В 12-28 / 100-245 габаритные размеры, не более, мм 390х170х60 масса, не более, кг 2,5 срок службы, не менее, лет 10 гарантийный срок, лет 5



Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление основной секции):

Напряжение питания, В Режим свечения ЭКРАН-С/СУ ЭКРАН-СЗ Желтого и красного свечения Белого свечения Желтого и красного свечения Белого свечения 12 Ярко 180 150 190 170 ПП 110 95 120 110 24 Ярко 110 100 110 100 ПП 75 70 80 75 230 Ярко 20 20 20 20 ПП 15 15 15 15



Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление основной секции):

Напряжение питания, В Доп. секция К2 (световая) Доп. секция К3 (звуковая) Доп. секция К4 (светозвуковая) 12 40 45 55 24 45 50 55 230 5 5 5
