3V Кронштейн КN75

Описание 3V Кронштейн КN75

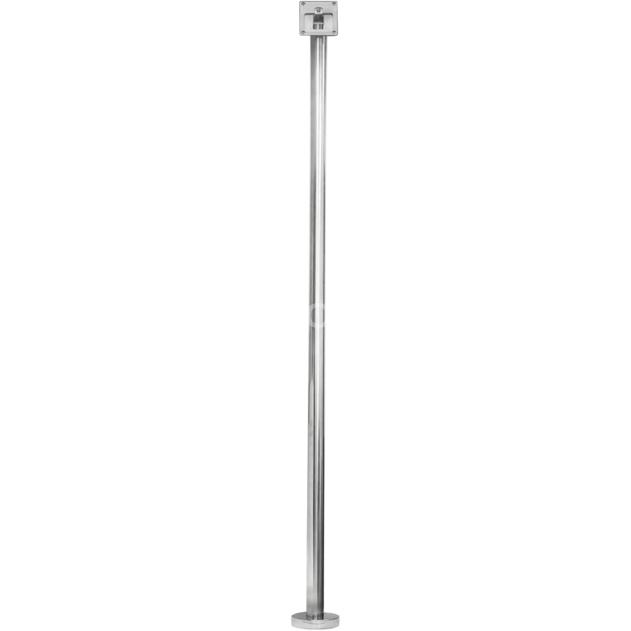

Кронштейн 3V KN75

Кронштейн 3V KN75-1400 предназначен для напольной установки терминалов и считывателей.

Разновидность кронштейнов 3V для установки дополнительного оборудования. Изделие позволяет устанавливать терминал под произвольным углом. Кронштейн 3V KN75-1400 предназначен для напольной установки терминалов и считывателей.   Кабели выводятся через заднюю крышку терминала и проходят через трубу кронштейна. Для крепления терминала предусмотрены стандартные отверстия формата VESA75. Винты крепления терминала в комплекте не поставляются.

ключ в комплекте интеграция с биометрическими терминалами и не только используется как дополнительное оборудование на турникеты 3V нержавеющая сталь, полимерная покраска, алюминиевый сплав

Кабели выводятся через заднюю крышку терминала и проходят через трубу кронштейна. Для крепления терминала предусмотрены стандартные отверстия формата VESA75. Винты крепления терминала в комплекте не поставляются.

ЗАПРЕЩАЕТСЯ ПРОТИРАТЬ ИЗДЕЛИЕ ЖИДКОСТЯМИ, ВЫЗЫВАЮЩИМИ КОРРОЗИЮ МЕТАЛЛОВ.

Алгоритм установки напольного кронштейна 3V KN75:

1) Крепление кронштейна к полу осуществляется на четыре точки.

2) Монтаж может осуществляться металлическими анкерами, комплектом из пластиковых дюбелей и винтов-глухарей, на химический крепеж. Химический крепеж используется только для монтажа на очень слабые и неподготовленные поверхности. Наиболее надежным креплением является металлический анкер, но для него требуется бетонная поверхность с маркой бетона не менее М150, без дефектов и пустот, в которых анкер не сможет закрепиться своим концом. Для монтажа рекомендуется использовать комплект крепления ограждений 3V (комплект из четырёх пластиковых дюбелей 12х60 и винтов-глухарей 8х100).

3) Кронштейн устанавливается на место его монтажа и проводится разметка для сверления отверстий в полу.

4) Сверление производится сверлом диаметром 12 мм.

В отверстия устанавливаются дюбели диметром 12 мм и длиной 60-80 мм.

5) Затем производится подготовка штроб (борозд) и отверстий в полу для подвода кабелей.

6) Провести кабели через отверстия и трубу кронштейна.

7) После вывода кабелей через крепежные отверстия в основании кронштейна установить шурупы.

8) Выровнять кронштейн.

9) Зажать шурупы.

10) После зажима шурупов необходимо убедиться в устойчивости смонтированного кронштейна.

11) Подключить терминал и прикрутить его к крепежной пластине.

12) Ослабить фиксирующий винт и установить необходимый угол наклона.

13) Зажать фиксирующий винт.



Комплектация

кронштейн 1 шт. декоративная крышка 1 шт. ключ 1 шт. руководство по эксплуатации (паспорт) 1 шт. упаковка 1 шт.

Технические характеристики 3V Кронштейн КN75

материал шарнира алюминиевый сплав масса брутто 2,110 кг материал крепежной пластины алюминиевый сплав материал трубы нержавеющая сталь материал зажимной гайки оцинкованная сталь регулировка угла наклона от -5 до 60 градусов гарантийный срок эксплуатации 1 год
