Болид М3000-УСПД

Описание Болид М3000-УСПД

Устройство сбора и передачи данных Болид М3000-УСПД

Промышленный контроллер «М3000-УСПД» предназначен для применения в составе системы АСКУЭ «Ресурс» и позволяет обеспечить автономный сбор показаний, сервисных и справочных данных приборов учета объекта, хранения этой информации и дальнейшей её передачи в АСКУЭ «Ресурс».

Прибор позволяет передавать данные по двум независимым каналам связи. Основным каналом связи с АРМ «Ресурс» является сеть Ethernet, резервным - сеть стандарта GSM. Переход на резервный канал связи осуществляется в автоматическом режиме.

Для связи с приборами учета используются четыре линии RS-485 и одна RS-232.

Хранение показаний, отдаваемых параметров и сервисной информации реализовано на SD-карте. Глубина хранения зависит от объёма выбранного накопителя. Прибор содержит встроенные энергонезависимые часы реального времени. Автоматическая коррекция по заданному расписанию системного времени в УСПД осуществляется по сигналам точного астрономического времени, получаемого от устройства синхронизации системного времени (УССВ) на базе приёмников ГЛОНАСС/GPS.

Раз в сутки производится самодиагностика УСПД. Для входа в ПО УСПД реализован процесс авторизации.

Питание прибора осуществляется от внешнего источника питания постоянного тока с номинальным напряжением 12В или 24В. При использовании резервированных источников питания «РИП-12» или «РИП-24» исп. 50 и выше производства НВП «Болид» реализуется контроль наличия питания на входных клеммах УСПД.

«М3000-УСПД» в соответствии с описанием типа средства измерений системы АСКУЭ «Ресурс» входит в состав системы. Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 60424-15.

Схема внешних соединений

Технические характеристики Болид М3000-УСПД

• Тип и напряжение источника питания, В: 10,2 - 28,4 В постоянного тока
• Средний ток потребления, мА: не более 250 мА при 12 В, не более 125 мА при 24 В
• Количество входов питания: 2
• Время технической готовности прибора к работе, c: не более 60
• Сетевой интерфейс: проводной Ethernet (100 Мбит/с)
• Время автономной работы часов от батареи, лет: 5
• Точность хода встроенных энергонезависимых часов, с/сутки: ± 5
• Автоматическая коррекция (синхронизация) точного времени, раз/сутки: 1
• Количество RS-линий УСПД: 4 линии RS-485, 1 линия RS-232
• Суммарное количество устройств на все пять линий интерфейса: не более 1000
• Длина линий RS-485 интерфейса: не более 3000 м*
• Длина линии RS-232 интерфейса: не более 20 м
• Поддерживаемые чипсеты USB Wi-Fi адаптеров: rtl8192cus, rtl8192eu
• Поддерживаемые GSM модемы с функцией корректировки времени по GPS\ГЛОНАСС: 4G TELEOFIS LT40(XG.H), 4G-МОДЕМ BITCORD CT-4-13
• Тип батареи: CR2032
• Степень защиты оболочки по ГОСТ 14254-2015: IP30
• Устойчивость к механическим воздействиям по ОСТ 25 1099-83: категория размещения 03
• Климатическое исполнение по ОСТ 25 1099-83: О4
• Диапазон рабочих температур, °С: от – 30 до +55°С
• Относительная влажность воздуха, %: до 93% без конденсации влаги
• Масса прибора, кг: 0,3
• Габаритные размеры прибора, мм: 156×107×39
• Время непрерывной работы прибора: круглосуточно
• Средняя наработка прибора на отказ в дежурном режиме работы, ч: 80000
• Вероятность безотказной работы за 1000 ч: 0,98758
• Средний срок службы прибора, лет: 12

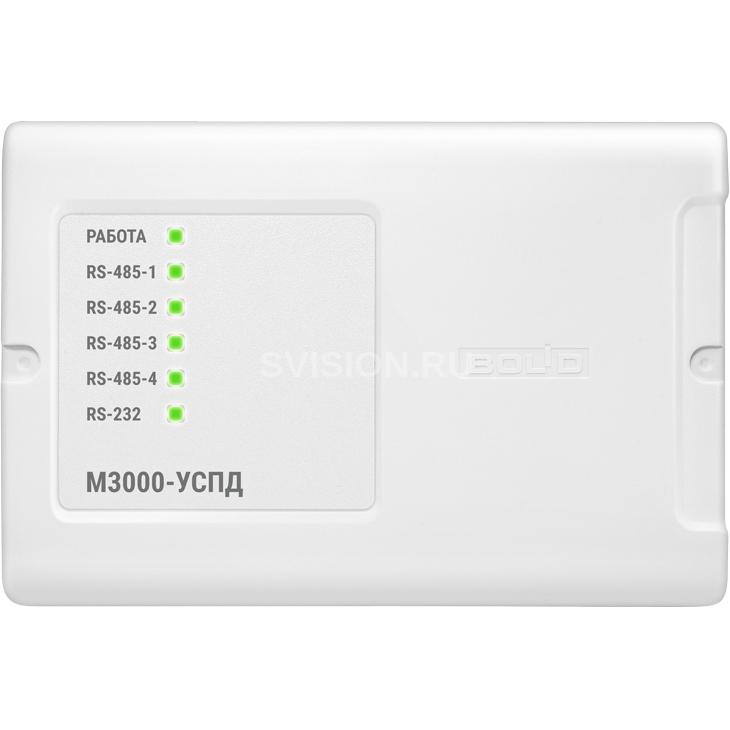

Внешний вид прибора, габаритные и установочные размеры прибора
