Рубеж МРК-30-А-R3

Описание Рубеж МРК-30-А-R3

Модуль радиоканальный МРК-30А прот. R3 предназначен для интегрирования в адресную систему протокола RS-R3 радиоканальных устройств системы «Aleksa». МРК-30А прот. R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. Модуль радиоканальный МРК-30А прот. R3 получает сигналы управления от приемно-контрольного прибора. Сам модуль работает с устройствами системы «Aleksa» и позволяет задействовать их в работе адресной системы на основе прибора Рубеж-2ОП прот. R3. Модуль радиоканальный МРК-30А прот.R3 обеспечивает:

Обмен данными между радиоканальными устройствами и модулем в двухстороннем режиме;

Обмен данными между радиоканальными устройствами и модулем в двухстороннем режиме;

автоматический контроль неисправностей модуля. Установка модулей должна производиться вдали от массивных заземленных металлических предметов (балки, швеллеры, газовые трубы) для предотвращения затухания радиосигнала в данных конструкциях. Наибольшая длина радиоканального подключения устройств достигается при размещении модуля и устройств в прямой видимости между собой. МРК-30А прот. R3 позволяет подключить в адресную систему протокола RS-R3 следующие РКУ «ALEKSA»:

ИП 212-А041 «ALEKSA» – дымовой пожарный извещатель;

ИП 101-А009-PR «ALEKSA» - тепловой пожарный извещатель;

ИПР 513-A014 «ALEKSA» – ручной пожарный извещатель;

ОПСП2б-10 «ALEKSA» – световой оповещатель (табло);

ОПЗП2б-7 «ALEKSA» – звуковой оповещатель;

ОПКП2б-8 «ALEKSA» – комбинированный оповещатель;

МШС «Aleksa» - модуль шлейфа сигнализации;

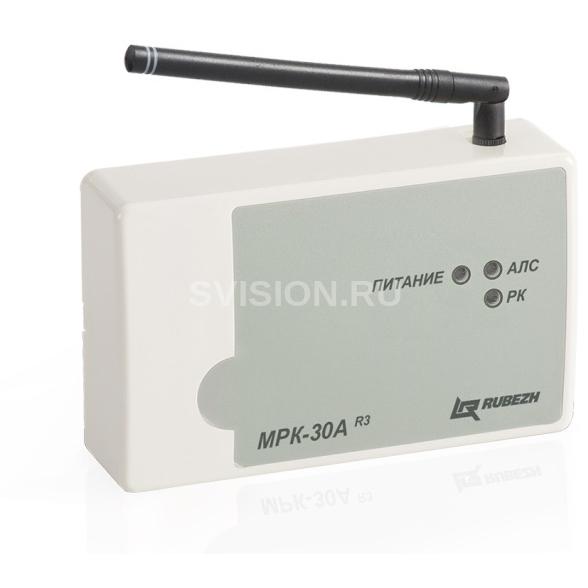

МР «Aleksa» - модуль релейный. На лицевой стороне расположены светодиодные индикаторы, предназначенный для отображения текущего состояния радиоканального модуля. Схема внешних подключений радиоканального модуля МРК-30А прот. R3

Технические характеристики Рубеж МРК-30-А-R3

• Модель: МРК-30А(прот.R3)
• Питание: от 9 до 24 В
• Ток потребления при питании 12 В: не более 60 мА
• Дальность связи в прямой видимости: не более 600 м
• Диапазон рабочих частот: от 433,2 до 434,8 МГц
• Мощность излучения: не более 10 мВт
• Количество каналов связи: 16
• Количество поддерживаемых РКУ "ALEKSA": 30
• Габаритные размеры модуля: 83,5х125х37 мм
• Масса: не более 200 г
• Степень защиты: IP 20
• Рабочий диапазон температур: от -25 до + 55 °С
• Средний срок службы: не менее 10 лет
