Тахион КМ-3

Описание Тахион КМ-3

Коробки монтажные серии КМ предназначены для защиты установленных в них электронных (КМ-1) или электроустановочных (КМ-2, КМ-3) изделий при установке этих изделий на открытом воздухе или в помещениях с повышенным содержанием влаги. Климатическое исполнение коробок соответствует УХЛ1.5 ГОСТ 15150-69. Класс защиты: IP66. Описание изделий:

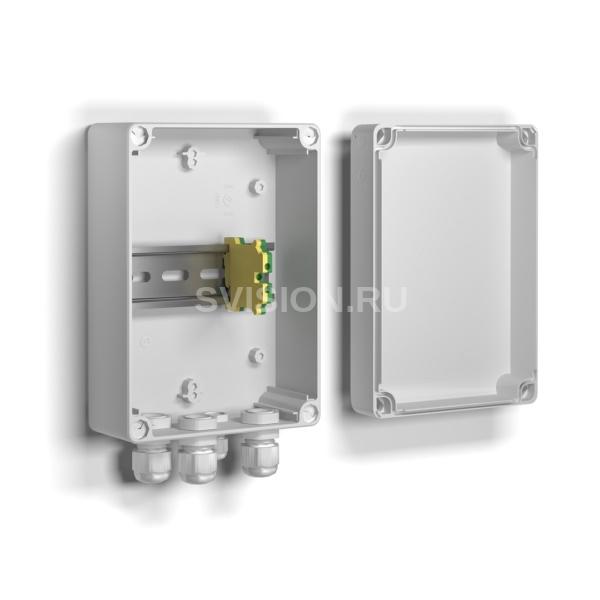

• В коробке КМ-1 установлена 35 мм DIN-рейка для крепления на ней электронных устройств, например, одного или двух устройств защиты от импульсных перенапряжений УЗИП.
• В коробке КМ-2 установлена клеммная колодка с 6-ю зажимами под провод сечением до 4-х мм² для коммутации цепей питания аппаратуры или других электрических цепей.
• В коробке КМ-3 установлен плинт с неразмыкаемыми контактами на 10 пар LSA-PLUS 2/10 фирмы Krone для разветвления и коммутации линий связи или других соединительных линий.

Все коробки имеют 4 гермоввода. Гермоввод PGA7-08G предназначен для ввода провода заземления, подсоединяемого к установленной внутри коробки клеммы заземления. Конструкция коробок серии КМ предусматривает возможность крепления их на круглую опору посредством кронштейна ТГБ-3.

№ п/п Наименование КМ-1 КМ-2 КМ-3 1 Гермоввод PGA7-08G – Ø кабеля 8 ÷ 4 мм 1 шт. 1 шт. 1 шт. 2 Гермоввод PGA11-10G – Ø кабеля 10 ÷ 6 мм 3 шт. 3 шт. 3 шт. 3 35 мм DIN-рейка 1 шт. 1 шт. 1 шт. 4 Клеммная колодка (сечение подключаемых проводов до 6 мм²) - 6 шт. - 5 Клемма заземления (сечение подключаемых проводов до 6 мм²) 1 шт. 1 шт. 1 шт. 6 Плинт LSA-PLUS 2/10 - - 1 шт. 7 Магнитоконтактный извещатель 1 шт. 1 шт. 1 шт.







Технические характеристики Тахион КМ-3

• Материал корпуса: пластик ABS
• Диапазон рабочих температур: -40°C ÷ +60°C
• Габаритные размеры (с гермовводами): 210х125х75 мм
• Вес с упаковкой, не более: 0,5 кг
