Тахион ПБС-25/45 ВБ исп.88

Описание Тахион ПБС-25/45 ВБ исп.88

Прожектор белого света взрывозащищенный ПБС-25/45 ВБ исп.88. Прожекторы белого света взрывозащищенные ПБС-25/45 ВБ исп.88 предназначены для освещения объектов в условиях недостаточной освещенности и в полной темноте во взрывоопасных зонах 1 и 2 (при классификации по зональному признаку) или взрывоопасных зонах классов В-1, В-1а, В-1г, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1÷Т6 в соответствии с главой 7.3 «Правил устройства электроустановок» без какой-либо дополнительной защиты. Применяются в составе систем освещения, сигнализации и видеонаблюдения совместно с видеокамерами. Прожекторы выполнены в термокожухе ТГБ-4М Ex IIC исп.88 из алюминиевого сплава с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию. ПБС-25/45 ВБ изп.88 имеют функцию дистанционного включения/выключения по замыканию «сухого» контакта. Изделия имеют встроенные системы защиты:

1. Защита от переполюсовки.
2. Защита от перегрева. Отключает прожектор при превышении рабочей температуры изделия, либо аварийного перегрева. Включение происходит автоматически, при понижении температуры.
3. Защиту от холодного запуска. Подача питания на прожектор происходит после прогрева бокса.



Изделия выпускаются по техническим условиям ТУ 26.30.50-081-31006686-2019. Изделия соответствуют:



• техническим требованиям - ГОСТ Р 51558;
• требованиям по безопасности – ГОСТ Р МЭК 60065;
• требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
• степени защиты от поражения электрическим током – III классу ГОСТ 12.2.007.0.

Климатическое исполнение изделий соответствует УХЛ1, 5 ГОСТ 15150. Степень защиты IP66/IP68. Состав, габаритные и установочные размеры.

1. Прожектор ПБС-30/20(-50/10) ВБ в термокожухе ТГБ-4М Ex IIC исп.88 1 шт. 2. Кронштейн КТ-220 (поставляется по отдельной заявке) 1 шт. 3. Кабель питания/управления UTP кат.5Е 4х2х0,22 (L=0,45 м, другая длина под заказ, max 20м) 1 шт. 4 Шарнир 1 шт. 4.1 Гайка болта фиксации шарнира 1 шт. 4.2 Винты крепления шарнира 4 шт. 5. Основание прожектора 1 шт. 5.1 Винт крепления основания прожектора 2 шт. 6. Болт заземления 1 шт. 7. Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм) 1 шт. 8. Винт М4х8 4 шт. 9. Шайба стопорная 4 4 шт. 10. Скоба (для крепления к видеокамере) 1 шт. 11. Болт М5х10 2 шт. 12. Шайба стопорная 5 2 шт. 13. Гайка М5 2 шт. 14. Планка (поставляется по отдельной заявке) 2 шт. 15. Винт М4х8 (поставляется по отдельной заявке) 4 шт. 16. Шайба стопорная 4 (поставляется по отдельной заявке) 4 шт. 17. Основание термокожуха (поставляется по отдельной заявке) 1 шт. 17.1 Винт крепления основания термокожухов 2 шт.

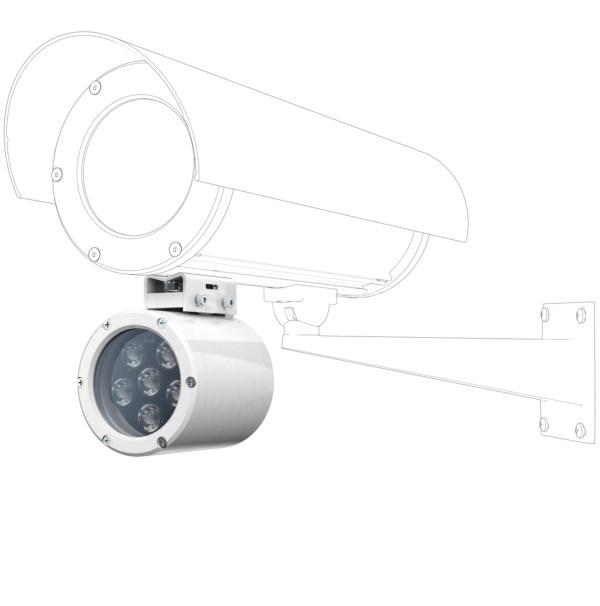

Установка прожектора на видеокамеру в термокожухах ТГБ-4Г ЕХ, ТГБ-4Р ЕХ, ТГБ-4Г ЕХ IIC И ТГБ-4Р ЕХ IIC Установка прожектора на видеокамеры других типов Варианты подключения питания Варианты управления Схемы подключения прожектора во всех режимах управления Схема подключения прожектора в режиме "включение/выключение пип от встроенного сенсора освещенности" Варианты исполнения:







• ПБС-50/20 ВБ исп.88
• ПБС-25/45 ВБ исп.88
• ПБС-20/60 ВБ исп.88
