Описание Эридан ЭКРАН-ИНФО-С-24VDC

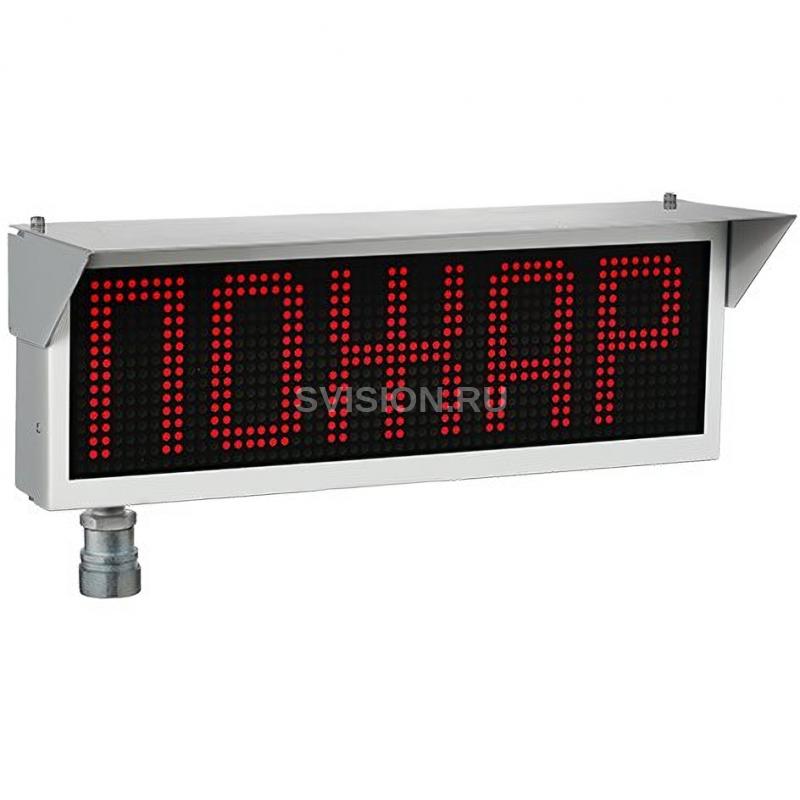

Эридан ЭКРАН-ИНФО-С-24VDC - оповещатель пожарный взрывозащищенный в стальном корпусе. Напряжение питания 24В.
Табло ЭКРАН-ИНФО оповещатель пожарный взрывозащищенный
Оповещатель предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов во взрывоопасной зоне. Табло световое взрывозащищенное применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и во взрывоопасных зонах других производств.
При подключении оповещателя ЭКРАН–ИНФО не требуется искробезопасных шлейфов!
Оповещатель взрывозащищенный может применяться в качестве информационного светового табло с возможностью удаленного администрирования по линии связи RS-485.
ЭКРАН–ИНФО - табло световое/светозвуковое взрывозащищенное (уровень звукового давления не менее 100 Дб), возможность отключения звука программно.
Варианты выведения сообщений (текст, пиктограммы):
- статичная надпись
- мигающая надпись
- бегущая строка
- последовательность из статичных сообщений (В последовательности могут участвовать от 2 до 4 сообщений)
Вывод всех вариантов сообщений возможен как со звуком, так и без звука!
Цвет свечения надписи: Кр - красный, Ж - желтый, З - зеленый.
ЭКРАН-ИНФО — способен заменить серию от двух до четырех оповещателей!!!
Отличительные особенности:
- высокая контрастность при ярком солнечном свете
- вывод текста и пиктограмм на любом языке
- создание надписей пользователем через USB-порт
- возможность дистанционного управления до 4-х установленных надписей
- эксплуатация в жестких климатических условиях -60°C до +75°C
- подключение в адресные системы пожарной сигнализации
Конструкция:
- стальной корпус с порошковым покрытием или в корпусе из нержавеющей стали
- закаленное стекло толщиной 6мм
- козырек - защита от атмосферных воздействий
Ключевые характеристики:
- любая надпись программируются пользователем самостоятельно!
- маркировка взрывозащиты 1Ex db mb [ib] IIC T4 Gb Х / Ex tb mb [ib] IIIC T130°C Db X
- высокая коррозийная стойкость и пылевлагонепроницаемость IP66
- контроль цепей питания и управления на обрыв и короткое замыкание
- применение супер ярких светодиодов Kingbright
По заказу оповещатель взрывозащищенный «ЭКРАН-ИНФО» комплектуется УУО (устройство управления оповещателем) УУО предназначено для дистанционного управления надписями оповещателя.
Отличительные особенности УУО:
- связь с оповещателем по интерфейсу RS-485 с гальванической развязкой
- УУО является ведущим устройством
- значение согласующего резистора, устанавливаемого с помощью перемычки, 120 Ом
- контроль линии связи с оповещателем «ЭКРАН-ИНФО»
- надписи на «ЭКРАН-ИНФО» отображаются поочередно в зависимости от сигналов на входах управления УУО и приоритета входа.
- наличие двух кабельных вводов PG13.5 для небронированного или гибкого экранированного кабеля
Варианты кабельных вводов (приобретается отдельно):
Внешний вид Обозначение Расшифровка ШТ1/2"/ ШТ1/2"-Н Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ3/4"/ ШТ3/4"-Н Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ1"/ ШТ1"-Н Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ20/ ШТ20-Н Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ25/ ШТ25-Н Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБ12/ КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБ17/ КВБ17-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ14/ КВБУ14-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ18/ КВБУ18-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ22/ КВБУ22-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБМ20/ КВБМ20-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБМ25/ КВБМ25-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ15/ КВМ15-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ20/ КВМ20-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ25/ КВМ25-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВО10/ КВО10-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВО14/ КВО14-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
Технические характеристики Эридан ЭКРАН-ИНФО-С-24VDC
маркировка взрывозащиты для взрывоопасных газовых сред 1Ex db mb [ib] IIC T4 Gb Х маркировка взрывозащиты для взрывоопасных пылевых сред Ex tb mb [ib] IIIC T130°C Db X пылевлагонепроницаемость IP66 температура эксплуатации -60°C до +75°C напряжение питания, В 12-24 VDC/100-240 VAC максимальный потребляемый ток при напряжении 12-24 VDC/100-240 VAC, не более, А 0,5 / 0,1 информационное световое поле оповещателя, точек 56х16 тип звукового сигнала – сирена уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ 100 мигание светового канала может быть задано в диапазоне частот, Гц 0,5-5 габаритные размеры (с козырьком и кабельным вводом), не более, мм 453х226х155 масса, не более, кг 8,9 срок службы, не менее, лет 10 гарантийный срок, лет 5
Технические характеристики УУО*
напряжение питания, В 12-24 максимальный потребляемый ток, не более, А 0,15 количество отдельно конфигурируемых дискретных входов с приоритетом 4 габаритные размеры, не более, мм 210х80х55
