БИРП 24/6,0 М

Описание БИРП 24/6,0 М

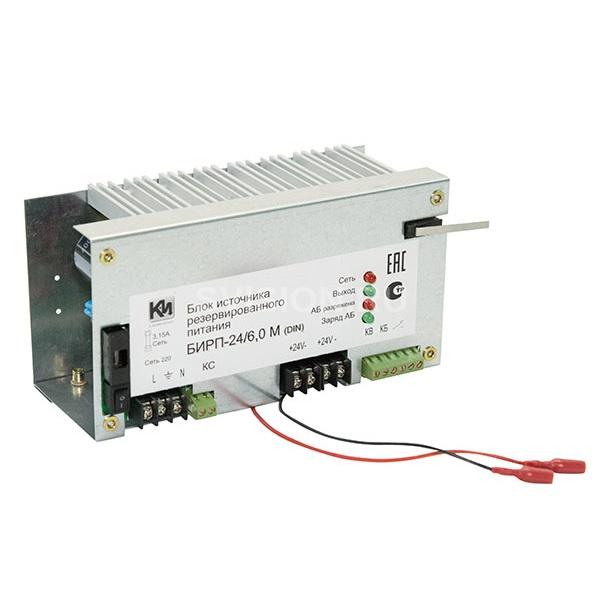

Стабилизатор канала нагрузки БИРП-24/6,0М (DIN) обеспечивает выходную мощность до 144 Вт в сетевом диапазоне от 150 до 242В благодаря применению импульсного ШИМ преобразователя. БИРП с расширенным комплексом защит обеспечивает стабильное выходное напряжение 24 В и защищает нагрузку от импульсов и всплесков сетевого напряжения, а также от превышения выходного напряжения. Также БИРП обеспечивает выдачу информационных диагностических сообщений с помощью световых индикаторов и имеет информационные выходы «Контроль Сети (КС)», «Контроль батареи (КБ)» и выходы «Контроль выхода (КВ)» для передачи информации во внешние цепи. При отключении сетевого напряжения БИРП-24/6,0М (DIN) обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи (в комплект не входит). Продолжительность автономной работы зависит от емкости подключенной аккумуляторной батареи. При использовании аккумуляторной батареи емкостью 12Ач (12+12 последовательно) и номинальной выходной мощности продолжительность автономной работы составляет 1.5 часа. Независимый канал заряда обеспечивает восстановление ресурса аккумуляторной батареи после восстановления сетевого напряжения. Область применения Конструкция Вся электронная часть БИРП-24/6,0М (DIN) смонтирована на единой печатной плате и закреплена на стальной несущей панели. На панели расположены адаптеры для крепления блока к стандартной DIN рейке шириной 35мм. При этом предусмотрена возможность крепления блока, как в вертикальном, так и в горизонтальном положениях. Для удобства обслуживания доступ к сетевому выключателю и предохранителям обеспечен с лицевой стороны блока. Для обеспечения требований электробезопасности блок имеет металлический защитный кожух и клемму заземления. Материалы Несущая панель и кожух блока выполнены из оцинкованной стали толщиной 0,8 мм . Информативность Визуальная индикация:

о наличии напряжения основного источника электропитания — индикатор красного цвета «Сеть»

о наличии выходного напряжения – индикатор зеленого цвета «Выход»

о разряде аккумуляторной батареи — индикатор красного цвета «АБ разряжена»

о заряде аккумуляторной батареи — индикатор зеленого цвета «Заряд АБ» Передача информации во внешние цепи:

о наличии напряжения основного источника электропитания — выход «контроль сети (КС)»

о наличии резервного источника электропитания — выход «контроль батареи (КБ)» Эксплуатация Блок рассчитан на эксплуатацию в закрытых помещениях с параметрами окружающей среды: диапазон температур от +5°С до +40°С; относительная влажность до 95% атмосферное давление от 84 до 106,7 кПа. Гарантийный срок эксплуатации — 36 месяцев. Срок службы — 10 лет. Преимущества:

Крепление на DIN рейку 35мм

Три информационных выхода

Автоматическая защита от перегрузки и от короткого замыкания короткого замыкания

Защита от неправильного подключения АБ (переполюсовка)

Защита АБ от глубокого разряда

Защита от превышения выходного напряжения

Сетевой выключатель

Колодки барьерного типа

Технические характеристики БИРП 24/6,0 М

• Напряжение на выходе канала нагрузки, В (при работе от основного источника) 24,0+/-2%
• Напряжение на выходе канала на-грузки, В (при работе от резервного источника) 20,0-27,0
• Номинальный ток нагрузки, А 6,0
• Максимальный кратковременный ток нагрузки, А (180 сек) 6,2
• Пульсация выходного напряжения, мВ 50
• Основной источник электропитания Сеть переменного тока 220В (50±1)Гц
• Диапазон допустимых отклонений напряжения основного источника, В 150-242
• Потребляемый от сети ток при номинальных выходных параметрах, мА, не более 1200
• Резервный источник электропитания Свинцово-кислотная необслуживаемая герметичная аккумуляторная батарея (АБ), (12,6+/-0,6)В CEI IEC1056-1
• Рекомендуемая емкость подключаемой АБ, Ач 12 (12+12 последовательно)
• Время работы в резерве при номинальной нагрузке, ч 1,5
• Напряжение на выходе канала заряда АБ, В 27-27,6
• Время полного восстановления ресурса АБ, ч 35 (при 2 АКБ 12 Ач)
• Напряжение защитного отключения АБ, В 20,0-22
• Максимальное сечение подключаемых проводов, мм2 2,5
• Параметры выходов «КС», «КВ», «КБ» «оптореле», 60В, 100мА макс
• Степень жесткости испытаний по ЭМС 2
• Класс электробезопасности Класс I
• Тип монтажа На DIN рейку 35мм
• Степень защиты IP 10
• Габариты, мм 190х100х90
• Масса , кг, не более 2
