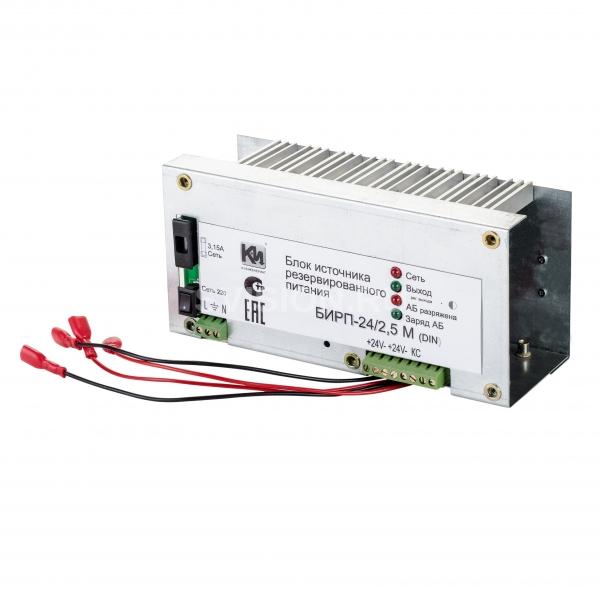

БИРП-24/2,5 М

Описание БИРП-24/2,5 М

Стабилизатор канала нагрузки БИРП-24/2,5М (DIN) обеспечивает выходную мощность до 80Вт в широком сетевом диапазоне благодаря применению высокоэффективного первичного AC-DC преобразователя. Вторичный DC-DC преобразователь с расширенным комплексом защит обеспечивает стабильное выходное напряжение 26,4В и защищает нагрузку от импульсов и всплесков сетевого напряжения. При отключении сетевого напряжения БИРП-24/2,5М (DIN) обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи (в комплект не входит). Продолжительность автономной работы зависит от емкости подключенной аккумуляторной батареи. При использовании аккумуляторной батареи емкостью 14Ач и номинальной выходной мощности продолжительность автономной работы составляет 2 часа. Независимый канал заряда обеспечивает восстановление ресурса аккумуляторной батареи после восстановления сетевого напряжения. Область применения Конструкция Вся электронная часть БИРП-24/2,5М (DIN) смонтирована на единой печатной плате и закреплена на стальной несущей панели. На панели расположены адаптеры для крепления блока к стандартной DIN рейке шириной 35мм. При этом предусмотрена возможность крепления блока, как в вертикальном, так и в горизонтальном положениях. Для удобства обслуживания доступ к сетевому выключателю и предохранителям обеспечен с лицевой стороны блока. Для обеспечения требований электробезопасности блок имеет металлический защитный кожух и клемму заземления. Материалы Несущая панель и кожух блока выполнены из оцинкованной стали толщиной 0,8 и 0,5 мм соответственно. Информативность Визуальная индикация

о наличии напряжения основного источника электропитания — индикатор красного цвета «Сеть».

о наличии выходного напряжения – индикатор зеленого цвета «Выход» Передача информации во внешние цепи:

о наличии напряжения основного источника электропитания — выход «контроль сети (КС)» Эксплуатация Блок рассчитан на эксплуатацию в закрытых помещениях с параметрами окружающей среды: диапазон температур от +5°С до +40°С; относительная влажность до 95% атмосферное давление от 84 до 106,7 кПа. Гарантийный срок эксплуатации — 36 месяцев. Срок службы — 10 лет. Преимущества:

Крепление на DIN рейку 35мм

Информационные выходы «Контроль сети»,

Автоматическая защита от перегрузки и от короткого замыкания

Защита от неправильного подключения АБ (переполюсовка)

Защита АБ от глубокого разряда

Защита от превышения выходного напряжения

Сетевой выключатель

Технические характеристики БИРП-24/2,5 М

• Основной источник электропитания Сеть переменного тока: 220 В (50±1)Гц
• Диапазон изменения напряжения основного источника, В: 150-265
• Резервный источник электропитания: АБ напряжением (12,6±0,6) В, соотв. стандарту CEI IEC 1056-1
• Рекомендуемая ёмкость АБ, Ач, 7 (7+7 последовательно)
• Номинальное выходное напряжение, В: 27±2%
• Номинальный ток нагрузки, А: 2,5
• Максимальный ток нагрузки, А: 3
• Допустимое время работы, не более, мин: 180
• Пульсация выходного напряжения, мВ, не более: 60
• Потребляемый от сети ток при номинальных выходных параметрах, мА, не более: 450
• Ток заряда АБ, мА, не более: 150
• Напряжение отключения АБ, В: 20,0 - 21,3
• Класс электробезопасности: Класс I
• Степень защиты оболочкой: IP 10
• Срок службы, лет: 10
• Габаритные размеры корпуса, мм: 200х82х55 (Д х Ш х В)
• Масса (без АБ), кг, не более: 1
