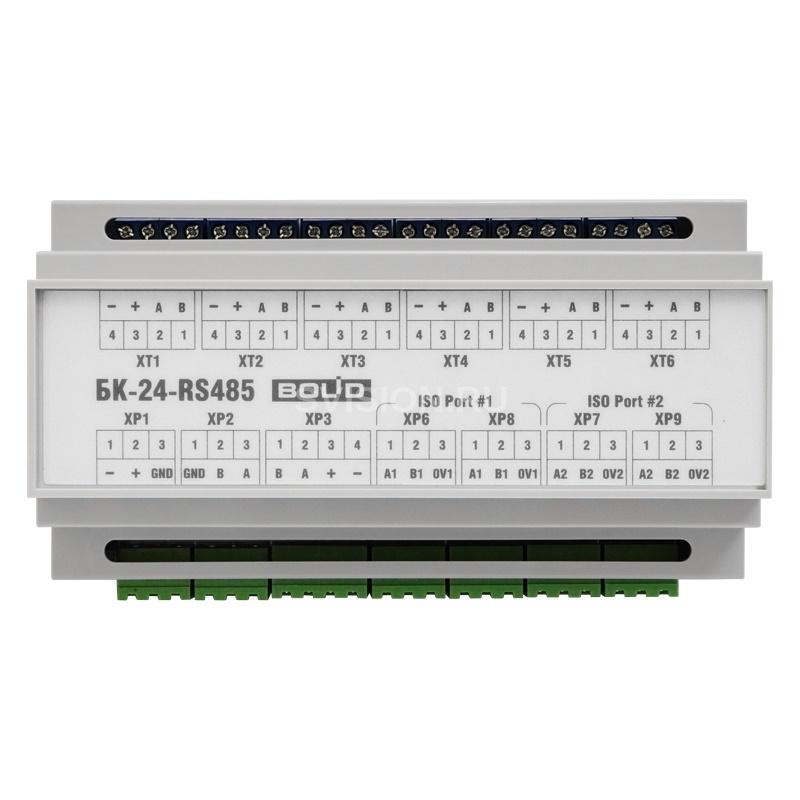

Болид БК-24-RS485-01

Описание Болид БК-24-RS485-01

Болид БК-24-RS485-01 - блок коммутации для установки в шкафы, боксы. Две  внешних линии RS485 и одна внутренняя. Питание 24 В. <Предназначены для установки в монтажные устройства (шкафы, боксы и т.п.) с целью организации резервированной линии связи RS-485 между компонентами блочно-модульных приборов приемно-контрольных и управления пожарных (ППКП и ППКУП) с учетом требований СП 484.1311500.2020. БК рассчитаны на совместное использование с ППКУП "Сириус" и пультом контроля и управления охранно-пожарного "С2000М" и их исполнениями:

Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами монтажного устройства (шкафа, бокса)

Одна линия RS-485 для подключения компонентов ППКП внутри монтажного устройства

7 выходов для подключения к приборам внутреннего интерфейса RS-485 БК осуществляет распределение питания 24 В на установленные в монтажных устройствах приборы.

Напряжение питания: 20…28 В

7 выходных каналов с индивидуальной защитой по току

Максимальный ток одного выходного канала: 0,4 А Питание БК должно осуществляться от источников питания постоянного тока имеющих, как минимум, два ввода питания (основной и резервный) Взаимодействие БК и ППКУП «Сириус» Взаимодействие БК и ППКУП пульт «С2000М исп.02» БК-24-RS485-01 с открытой крышкой Схема подключения БК
