Болид РИП-24 исп. 04 (РИП-24-1/4М2)

Описание Болид РИП-24 исп. 04 (РИП-24-1/4М2)

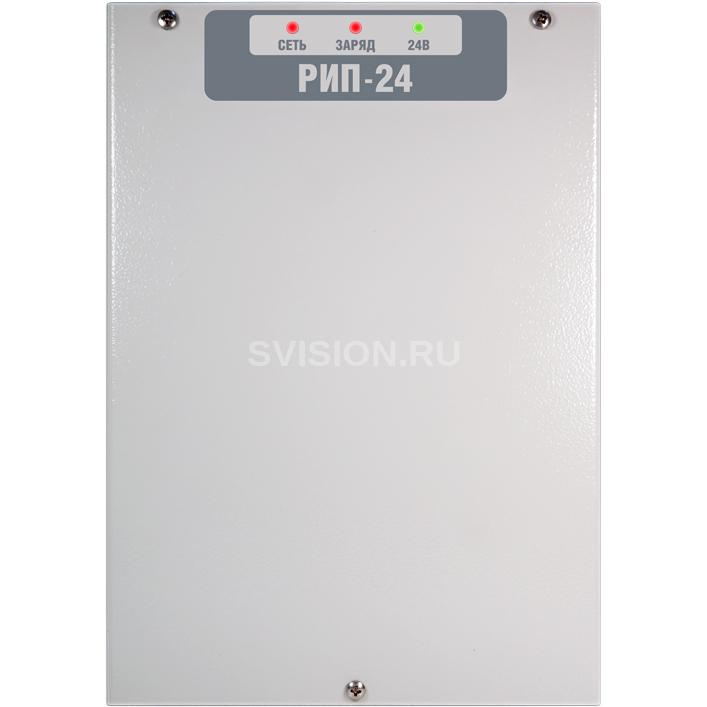

Резервированный источник питания РИП-24 исп.04 (РИП-24-1/4М2)

Предназначен для питания приборов охранной сигнализации, систем видеонаблюдения и контроля доступом. 24В; 1А (мах 1.5А); рекомендуемая емкость АБ 2*4.5Ач; световая индикация; звуковая сигнализация; защита: от перенапряжения, от КЗ, от переполюсовки АБ.

• Защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
• Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
• Защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
• Контроль напряжения АБ и исправности цепей ее подключения
• Автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
• Защита от превышения допустимого напряжения на АБ
• Световая индикация и звуковая сигнализация аварийных состояний
• Работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
• Выход «Авария сети» для дистанционной сигнализации
• Тип монтажа – поверхностный, настенный

Схема подключения РИП

Технические характеристики Болид РИП-24 исп. 04 (РИП-24-1/4М2)

Наименование параметра Значение параметра Выходное напряжение, В 27±1,2 20…27 Номинальный выходной ток, А 1 Максимальный выходной ток, А (2 мин) 1,5 Двойная амплитуда пульсаций выходного напряжения, мВ, не более 30 Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) 4,5 А*ч (2 шт.) Наличие звукового сигнализатора + Количество индикаторов 3 Наличие выхода «Авария сети» (открытый коллектор) + Контроль напряжения АБ, индикация заряда + Защита от превышения выходного напряжения есть Подключение РИП (сечение провода мм2):   К сети 0,75…2,5 К нагрузке 0,5…2,5 Диапазон рабочих температур от минус 10 до + 40 °C Относительная влажность до 90% при +25 °C Корпус Металл IP30 Габариты, мм 200х280х100 Масса без АБ, кг, не более 3 Тип монтажа Настенный, навесной



Габаритно-установочные размеры РИП
