Эридан ЭКРАН-ИНФО-О-Н-230VAC

Описание Эридан ЭКРАН-ИНФО-О-Н-230VAC

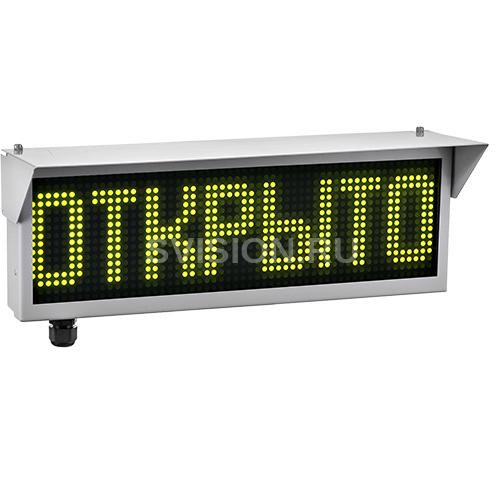

Эридан ЭКРАН-ИНФО-О-Н-230VAC - оповещатель пожарный в корпусе из нержавеющей стали, питание 230В.

Табло "ЭКРАН-ИНФО-О"

Оповещатель предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов в системах пожарной сигнализации и эвакуации. Табло световое "ЭКРАН-ИНФО-О" предназначен для работы в  жестких климатических условиях, обусловленных низкой температурой окружающей среды, применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и в зонах общепромышленного назначения других производств.

Оповещатель пожарный промышленого назначения может применяться в качестве информационного светового табло с возможностью удаленного администрирования по линии связи RS-485.

«ЭКРАН–ИНФО-О» - табло световое/светозвуковое (уровень звукового давления не менее 100 Дб), возможность отключения звука программно.

Варианты выведения сообщений (текст, пиктограммы):

• статичная надпись
• мигающая надпись
• бегущая строка
• последовательность из статичных сообщений (В последовательности могут участвовать от 2 до 4 сообщений)

Вывод всех вариантов сообщений возможен как со звуком, так и без звука!

Цвет свечения надписи: Кр - красный, Ж - желтый, З - зеленый.

«ЭКРАН-ИНФО-О» — способен заменить серию от двух до четырех оповещателей!!!

Отличительные особенности:

• высокая контрастность при ярком солнечном свете
• вывод текста и пиктограмм на любом языке
• создание надписей пользователем через USB-порт
• возможность дистанционного управления до 4-х установленных надписей
• эксплуатация в жестких климатических условиях -60°C до +75°C
• подключение в адресные системы пожарной сигнализации за счет подключения к адресным меткам и расщирителям

Конструкция:

• стальной корпус с порошковым покрытием или в корпусе из нержавеющей стали
• закаленное стекло толщиной 6мм
• козырек - защита от атмосферных воздействий

Ключевые характеристики:

• любая надпись программируются пользователем самостоятельно!
• высокая коррозийная стойкость и пылевлагонепроницаемость IP66
• контроль цепей питания и управления на обрыв и короткое замыкание
• применение супер ярких светодиодов Kingbright

По заказу оповещатель взрывозащищенный «ЭКРАН-ИНФО-О» комплектуется УУО (устройство управления оповещателем) УУО предназначено для дистанционного управления надписями оповещателя.

Отличительные особенности УУО:

• связь с оповещателем по интерфейсу RS-485 с гальванической развязкой
• УУО является ведущим устройством
• значение согласующего резистора, устанавливаемого с помощью перемычки, 120 Ом
• контроль линии связи с оповещателем «ЭКРАН-ИНФО»
• надписи на «ЭКРАН-ИНФО-О» отображаются поочередно в зависимости от сигналов на входах управления УУО и приоритета входа.
• наличие двух кабельных вводов PG13.5 для небронированного или гибкого экранированного кабеля

Оповещатель «ЭКРАН-ИНФО-О» внесен в номенклатурный Справочник МТР ПАО «Газпром». Коды МТР Газпром для продукции АО Эридан

Варианты кабельных вводов (приобретается отдельно):

Внешний вид Обозначение Расшифровка КВП12 кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С) ШТ1/2" штуцер для трубной разводки с резьбой G½" ШТ3/4" штуцер для трубной разводки с резьбой G¾" ШТ1" штуцер для трубной разводки с резьбой G 1" (Новинка!) ШТ20 штуцер для трубной разводки с резьбой М20х1,5 (Новинка!) ШТ25 штуцер для трубной разводки с резьбой М25х1,5 (Новинка!) КВБ12 кабельный ввод для бронированного кабеля с диаметром брони до 12 мм КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм КВБУ14 кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони (Новинка!) КВБУ18 кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони (Новинка!) КВБУ22 кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони (Новинка!) КВМ15 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм КВО10 кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм (Новинка!) КВО14 кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм (Новинка!) ЗГ оконечная заглушка



Технические характеристики Эридан ЭКРАН-ИНФО-О-Н-230VAC

пылевлагонепроницаемость IP66 температура эксплуатации -60°C до +75°C напряжение питания, В 100-240 VAC максимальный потребляемый ток при напряжении 100-240 VAC, не более, А 0,1 информационное световое поле оповещателя, точек 56х16 тип звукового сигнала – сирена уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ 100 мигание светового канала может быть задано в диапазоне частот, Гц 0,5-5 габаритные размеры (с козырьком и кабельным вводом), не более, мм 453х226х155 масса, не более, кг 8,5 срок службы, не менее, лет 10 гарантийный срок, лет 5

Технические характеристики УУО*

напряжение питания, В 12-24 максимальный потребляемый ток, не более, А 0,15 количество отдельно конфигурируемых дискретных входов с приоритетом 4 габаритные размеры, не более, мм 210х80х55

*УУО (устройство управления оповещателем)
