Тахион ПИП-20/60 ВБ исп.88А

Описание Тахион ПИП-20/60 ВБ исп.88А

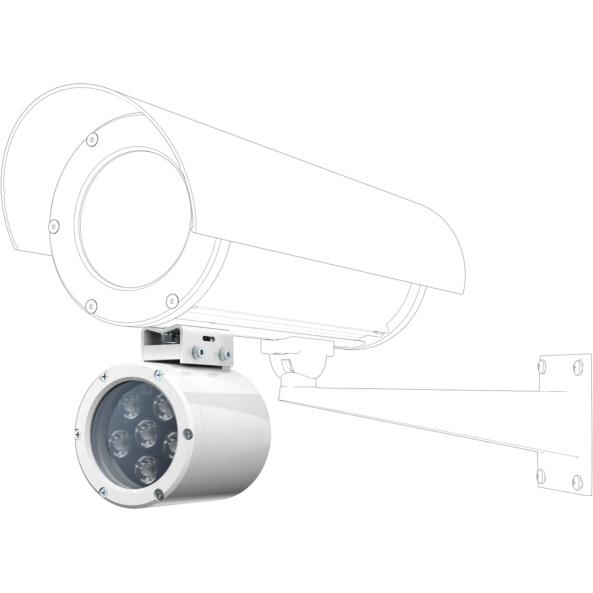

Прожектор инфракрасный периметровый взрывозащищенный ПИП-20/60 ВБ исп.88 А предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте в составе систем видеонаблюдения совместно с видеокамерами день/ночь во взрывоопасных зонах 1 и 2 (при классификации по зональному признаку) или взрывоопасных зонах классов В-1, В-1а, В-1г, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1÷Т6 в соответствии с главой 7.3 «Правил устройства электроустановок» без какой-либо дополнительной защиты.

ПИП-20/60 ВБ исп.88 А выполнен в термокожухе ТГБ-4М Ex IIC исп.88 из алюминиевого сплава с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию.

ПИП-20/60 ВБ исп.88 А имеет функцию вкл. / выкл. по встроенному сенсору освещённости или извне по замыканию «сухого» контакта (контакт видеокамеры или контакт внешней цепи управления) на минус блока питания, функцию внешнего управления режимом день/ночь видеокамеры (при наличии данной опции у видеокамеры).

Прожекторы имеют защиту:

- от переполюсовки; - аварийное отключение входного напряжения при достижении температуры оболочки термокожуха +70 ºС.

Прожекторы имеют функции:

- включения/выключения от встроенного датчика освещённости; - включения/выключения «по команде» реле сигнализации и т.п.; - внешнего управления режимом «день/ночь» видеокамеры (при наличии у неё данной опции); - «антифары» – задержка выключения на 1 минуту при засветке датчика освещённости прожектора фарами автомобиля.

Прожектор выпускаются по техническим условиям ТУ 26.30.50-081-31006686-2019.

Прожекторы соответствуют:

- техническим требованиям – ГОСТ Р 51558; - требованиям безопасности – ГОСТ Р МЭК 60065; - требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3; - степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0; - климатическому исполнению – УХЛ1, 5 по ГОСТ 15150; - степени защиты – IP66/IP68 по ГОСТ 14254.

СОСТАВ, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ. УСТАНОВКА ПРОЖЕКТОРА НА КРОНШТЕЙН

1. Прожектор инфракрасный периметровый взрывозащищенный 1 шт. 2. Кронштейн КТ-220 (поставляется по отдельной заявке) 1 шт. 3. Кабель питания/управления (4х0.5мм² L=1 м, другая длина под заказ, max 20м) 1 шт. 4 Шарнир 1 шт. 4.1 Гайка болта фиксации шарнира 1 шт. 4.2 Винты крепления шарнира 4 шт. 5. Основание прожектора  1 шт. 5.1 Винт крепления основания прожектора 2 шт. 6. Болт заземления 1 шт. 7. Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12  – Øвн./Øнар=12/15мм) 1 шт. 8. Винт М4х8 4 шт. 9. Шайба стопорная 4 4 шт. 10. Скоба (для крепления к видеокамере) 1 шт. 11. Болт М5х10 2 шт. 12. Шайба стопорная 5 2 шт. 13. Гайка М5 2 шт. Комплект крепления к термокожухам ТГБ-4M Ex и ТГБ-4M Ex IIC (поставляется по отдельной заявке) 14. Планка (поставляется по отдельной заявке) 2 шт. 15. Винт М4х8 (поставляется по отдельной заявке) 4 шт. 16. Шайба стопорная 4 (поставляется по отдельной заявке) 4 шт. 17. Основание термокожуха (поставляется по отдельной заявке) 1 шт.

УСТАНОВКА ПРОЖЕКТОРА

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРУ В ТЕРМОКОЖУХАХ ТГБ-4Г ЕХ, ТГБ-4Р ЕХ, ТГБ-4Г ЕХ IIC И ТГБ-4Р ЕХ IIC

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРЫ ДРУГИХ ТИПОВ

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРЫ В ТЕРМОКОЖУХАХ ТГБ-4M EX И ТГБ-4M EX IIC

ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ ВАРИАНТЫ ПОДКЛЮЧЕНИЯ ПИТАНИЯ

ВАРИАНТЫ УПРАВЛЕНИЯ

СХЕМЫ ПОДКЛЮЧЕНИЯ ПРОЖЕКТОРА



Технические характеристики Тахион ПИП-20/60 ВБ исп.88А

Дальность с ТВ камерой с чувств. 0,005 лк*, м 20 Предельная дальность с освещенностью 1 лк, м  30 Угол освещения 60° Напряжение питания, В DC 6,5 / 9,5 (обогрев 3 Вт) 0,25 / 3,25 Порог включения, лк    10 ± 5 Длина волны, нм    850 Длина кабеля питания./управления (4х0.5 мм²), м    1 Максимальная длина кабеля управления*** (рисунок 2 в), м, не более    300 Диапазон температуры окружающей среды при эксплуатации, °С      -60 … +50 Влажность воздуха при +25 °С, %    до 100 Масса с упаковкой, кг, не более    1,0 Материал корпуса    сплав алюминиевый, покрытие – краска порошковая RAL9002**** Режим работы    круглосуточный * Под дальностью обнаружения человека понимается расстояние, на котором возможно определение наличия фигуры человека в поле зрения камеры. ** Под заказ возможно изготовление ПИП-50/20 ВБ исп.88 А, ПИП-25/45 ВБ исп.88 А, ПИП-20/60 ВБ исп.88 А с напряжением питания 24 В DC ± 10 % (комплект модификации 024, см. гарантийный талон). *** Кабель UTP 2х0,22 в комплект поставки не входит. **** Другой цвет покрытия по отдельной заявке.
