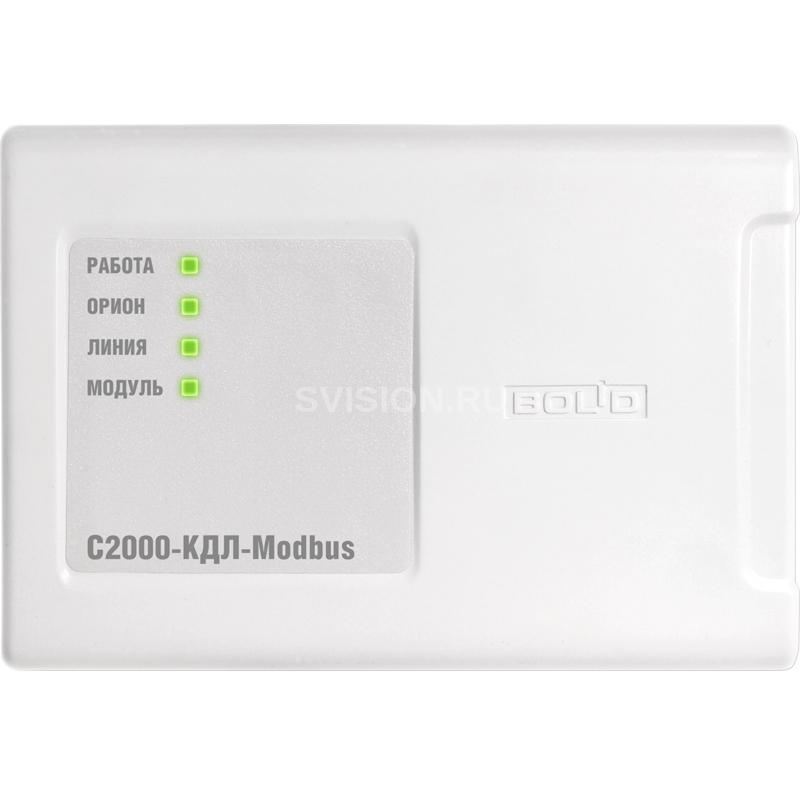

Описание Болид С2000-КДЛ-Modbus
Болид С2000-КДЛ-Modbus - контроллер двухпроводной линии связи с гальванической изоляцией с протоколом Modbus "С2000-КДЛ-Modbus" предназначен для автоматизации и диспетчеризации инженерных систем. Контроллер позволяет:
Подключение модуля в режиме «Орион-Slave»
Технические характеристики Болид С2000-КДЛ-Modbus
- Напряжение питания контроллера от внешнего источника питания постоянного тока: от 10,2 до 28,4 В
- Количество вводов питания: 2
- Потребляемая мощность: не более 4 Вт
- Потребляемый ток контроллером при питании от источника с выходным напряжением 12 В: максимальное значение: не более 400 мА типовое значение при отсутствии подключенных АУ: 80 мА типовое значение при подключенных 127 АУ с потреблением 0,5 мА каждое: 160 мА
- Потребляемый ток контроллером при питании от источника с выходным напряжением 24 В: максимальное значение: не более 200 мА типовое значение при отсутствии подключенных АУ: 40 мА типовое значение при подключенных 127 АУ с потреблением 0,5 мА каждое: 80 мА
- Максимальный выходной ток ДПЛС: не более 100 мА
- Контроллер обеспечивает питание всех подключенных АУ суммарным токопотреблением: до 64 мА
- Длина двухпроводной линии связи: при сечении жил проводов 0,2 мм2: не более 160 м (диаметр жил не менее 0,5 мм) при сечении жил проводов 0,5 мм2: не более 400 м (диаметр жил не менее 0,8 мм) при сечении жил проводов 0,75 мм2: не более 600 м (диаметр жил не менее 1 мм) при сечении жил проводов 1,5 мм2: не более 1200 м (диаметр жил не менее 1,4 мм)
- Количество адресуемых входов/выходов (адресных извещателей и КЦ адресных расширителей, входов адресных счётчиков расхода, выходов реле сигнально-пусковых блоков), подключаемых к контроллеру по двухпроводной линии связи (информационная емкость): 127
- Количество зон для возможности группировки входов: 64
- Количество подключаемых считывателей электронных ключей Touch Memory, Proximity-карт или PIN-кода с выходным интерфейсом Touch Memory (1-Wire, µ-LAN), Wiegand или ABA-TrackII: 1
- Уровни управления двумя светодиодами (одним двухцветным светодиодом) считывателя: +5 В КМОП
- Ограничение тока через светодиоды при прямом подключении: 10 мА
- Уровень управления звуковым сигнализатором считывателя: +5 В КМОП
- Емкость памяти кодов ключей Touch Memory (Proximity-карт, PIN-кодов): 512
- Расстояние от контроллера до считывателя: не более 100 м Контроллер обеспечивает гальваническую изоляцию двух разделённых групп контактов: клеммы вводов питания, интерфейс "RS-485(Орион)", интерфейс "RS-232", интерфейс "RS-485(Modbus)", подключение считывателя клеммы ДПЛС
- Максимальное напряжение гальванической изоляции: не более 500 В
