Описание Болид С2000-БИ исп.02 в.3.хх (2xRS-485)

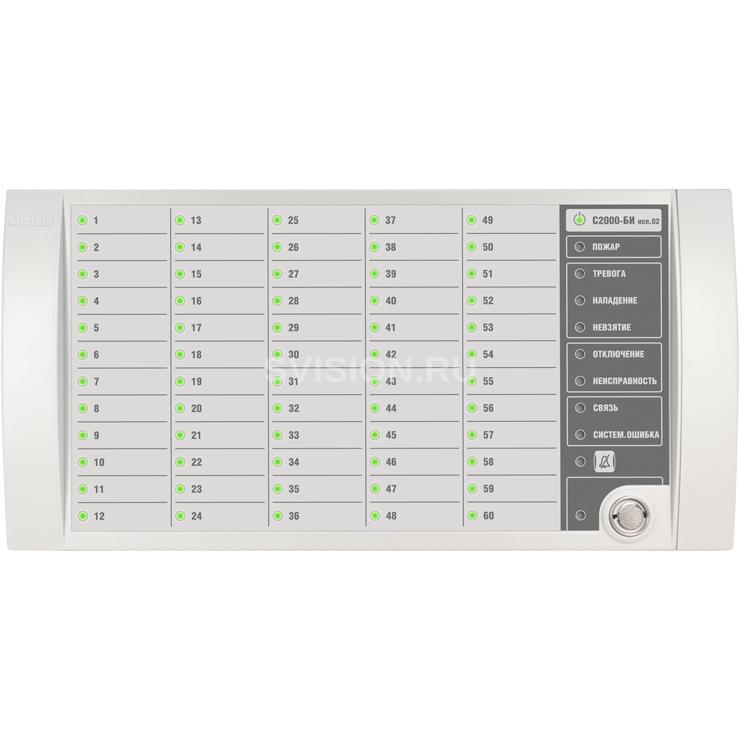

Блок индикации С2000-БИ исп.02
«С2000-БИ» исп.02 предназначен для работы в составе ИСО «Орион» совместно с пультом контроля и управления «С2000» («С2000М») и отображения с помощью встроенных индикаторов и звуковой сигнализации сообщений о событиях в 60 разделах системы.
- Раздельное отображение на 60 двухцветных индикаторах состояний контролируемых разделов: «Взят», «Взятие», «Снят», «Тревога», «Нападение», «Невзятие», «Пожар», «Внимание», «Неисправность», «Нарушение технолог. ШС», «Норма технолог. ШС», «Протечка», «Повышение/Понижение температуры», «Повышение/Понижение уровня», «Дверь Взломана», «Дверь Заблокирована», «Дверь Открыта/закрыта», «Доступ закрыт/открыт/в норме»
- Отображение на светодиодных индикаторах «Пожар», «Внимание», «Тревога», «Нападение», «Невзятие» и «Неисправность» тревог и неисправностей в прикрепленной к блоку «С2000 БИ» SMD части системы «Орион»
- Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его сброса оператором
- Формирование сообщения о вскрытии корпуса на пульт «С2000»
- Программирование адреса прибора в системе, номеров закрепленных разделов, типа индикации, времени звучания звуковой сигнализации
- Часовая синхронизация времени с пультом "С2000" ("С2000M")
- Управление разделами с помощью ключей Touch Memory
Технические характеристики Болид С2000-БИ исп.02 в.3.хх (2xRS-485)
Наименование параметра
Значение параметра
Световая индикация
60 двухцветных индикаторов для отображения состояния разделов ИСО "Орион"
8 одноцветных индикаторов для отображения наличия тревог и неисправностей в ИСО "Орион"
1 индикатор, отображающий состояние блока
1 индикатор, отображающий отключение звука
1 индикатор, отображающий разрешение доступа к управлению для ключа ТоuchMemory
Встроенный звуковой сигнализатор
есть
Датчик вскрытия корпуса
микропереключатель
Коммуникационный порт (для работы в ИСО «Орион»)
RS-485, протокол Орион
Питание прибора
от внешнего источника постоянного тока
Напряжение питания
10,2 ÷ 28,4 В постоянного тока
Потребляемая мощность
не более 3 Вт
Потребляемый ток
в тревожном режиме
не более 200 мА при напряжении 12 Вне более 100 мА при напряжении 24 В
в дежурном режиме (все индикаторы выключены)
не более 50 мА при напряжении 12 Вне более 20 мА при напряжении 24 В
Готовность к работе после включения питания
не более 2 с
Рабочий диапазон температур
от -30 до +50 °C
Относительная влажность
до 98% при +25 °C
Степень защиты корпуса
IР20
Габаритные размеры
340х170х27 мм
Вес прибора
не более 0.6 кг
Средний срок службы
10 лет
Программирование прибора
программа UProg.exe
Подключение к ПК
через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа
настенный навесной
