Описание Электротехника и Автоматика АРИЯ-ТС-20П У
Оповещатель охранно-пожарный речевой Электротехника и Автоматика АРИЯ-ТС-20П У предназначены для систем с контролем линии оповещения постоянным напряжением (Соната-КЛ, Тромбон, Рокот). Номинальная мощность 20Вт.
АРИЯ-ТС – система речевого оповещения трансформаторного типа. В нее входят:
Блок речевого оповещения – центр системы. Сюда поступает сигнал о возникновении чрезвычайной ситуации, затем блок формирует нужное сообщение и передает его для трансляции речевым оповещателям. Здесь же расположены кнопки управления оповещением: включение тестового и тревожного режимов, сброс оповещения и сброс неисправностей.
Блок расширения – вспомогательный элемент. Он усиливает мощность аудиосигнала о возникновении опасности, переданного от блока речевого оповещения, и расширяет сеть подключаемых речевых оповещателей.
Речевые оповещатели – трансляторы звука. Управляются блоками речевого оповещения и блоками расширения.
Блоки речевого оповещения АРИЯ-ТС оснащены высоковольтным выходом 120 Вт, 100 В, что позволяет устанавливать трансформаторные речевые оповещатели на расстоянии 200–400 м от БРО.

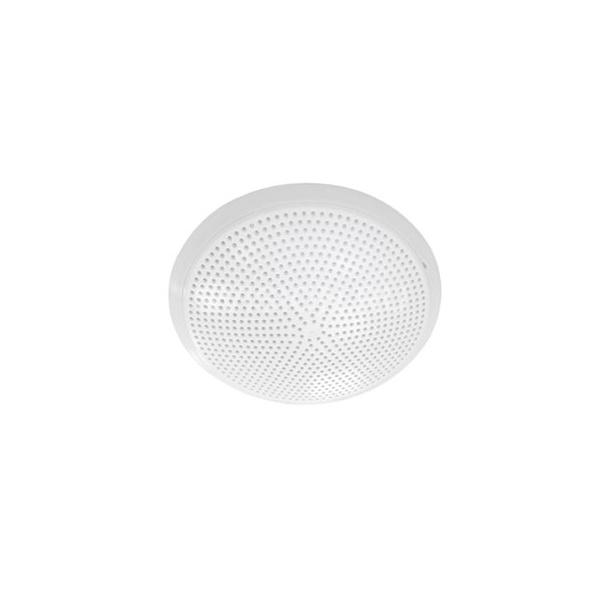

Речевой оповещатель АРИЯ-ТС-20П У выполнен в потолочном исполнении.
Легко встраивается в уже работающие системы оповещения с конденсаторной схемой контроля линии оповещения типа «Соната», «Рокот», «Орфей» и др. и может заменить речевые оповещатели таких систем.
Где устанавливается: в зданиях площадью от 1600 м2 3-го и 4-го типа СОУЭ – торговых, развлекательных и офисных центрах, университетах, гостиницах, спортивных аренах и т. д.
Гарантия 5 лет.
Полное соответствие ГОСТ Р 53325-2012.
Схема подключения
Подключениек контактамВходноенапряжение, ВМощность,Вт
1 и 23020
1 и 37020
2 и 410020
Монтажная схема
Технические характеристики Электротехника и Автоматика АРИЯ-ТС-20П У
- Модификация: АРИЯ-ТС-20П У
- Номинальная мощность, Вт: 20
- Чувствительность (1Вт/1м), дБ: 87
- Частотный диапазон, Гц, не уже: 120-16 000
- Номинальное входное напряжение переменного тока, В: 30/70/100
- Время непрерывной работы : Не ограничено
- Степень защиты оболочки, IP: 31
- Габаритные размеры, мм: 200 х 200 х 115
- Масса, кг, не более: 0,9
- Диапазон рабочих температур, ºС: -10…+55
- Относительная влажность воздуха при +25 ºС, %, не более: 93
Комплект поставки
- Изделие - 1 шт.
- Паспорт - 1 шт.
- Упаковка - 1 шт.
- Монтажный комплект - 1 шт.
