Эридан ЭКРАН-СЗ-ККВ-К2-24VDC (доп. световая секция (по умолчанию "АВТОМАТИКА ОТКЛЮЧЕНА")

Описание Эридан ЭКРАН-СЗ-ККВ-К2-24VDC (доп. световая секция (по умолчанию "АВТОМАТИКА ОТКЛЮЧЕНА")

Эридан ЭКРАН-СЗ-ККВ-К1-24VDC (дополнительная световая секция (по умолчанию "Автоматика отключена")

Особенновти модели:

• Светозвуковой оповещатель с мигающим режимом работы или с постоянным свечением табло со звуковым давлением не менее 100 дБ/м
• Дополнительная световая секция (по умолчанию "Автоматика отключена")
• Напряжение питания, В: 24
• Взрывозащищённый 1Exmb[ib]IICT4GbХ
• С постоянно присоединенной внешней взрывозащищенной клеммной коробкой

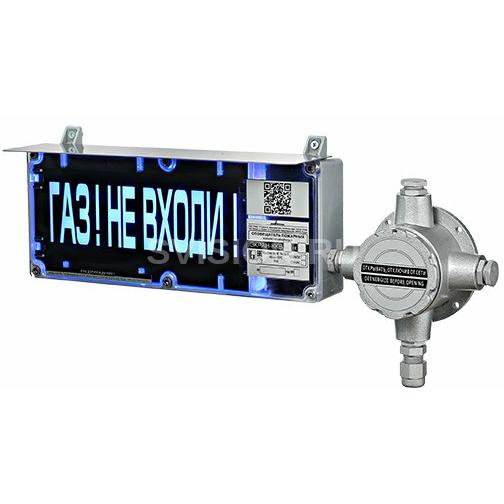

Взрывозащищенный оповещатель ЭКРАН-ККВ c коммутационной коробкой

Модификации:

• «ЭКРАН-С3-ККВ» - светозвуковой оповещатель с мигающим режимом работы или с постоянным свечением табло со звуковым давлением не менее 100 дБ/м
• «ЭКРАН-С-ККВ» - световой оповещатель с мигающим режимом работы или с постоянным свечением табло
• «ЭКРАН-СУ-ККВ» - световой эвакуационный указатель с постоянным свечением табло

Дополнительные секции оповещателя табло "ЭКРАН-ККВ":

• световой оповещатель «ЭКРАН-С-ККВ», эвакуационный светоуказатель «ЭКРАН-СУ-ККВ» и светозвуковой оповещатель «ЭКРАН-С3-ККВ» с обозначение К1 - поставляются без дополнительной секции
• выпускаются оповещатели «ЭКРАН-С-ККВ», «ЭКРАН-СУ-ККВ» и «ЭКРАН-С3-ККВ» с дополнительной свето-информационной секцией (обозначение К2) с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке
• Оповещатели «ЭКРАН-С-ККВ», «ЭКРАН-СУ-ККВ» могут выпускаться с дополнительной звуковой (обозначение К3) и светозвуковой (обозначение К4) секцией с надписью «АВТОМАТИКА ОТКЛЮЧЕНА»(по умолчанию)  или другой по заявке

Отличительные особенности оповещателя табло "ЭКРАН-ККВ":

• низкое токопотребление - от 70 мА (при режиме "пониженного потребления")
• напряжение питания 12-24 В  или 100-240 В
• эксплуатация в жестких климатических условиях - вид климатического исполнения У-1 от -60...+75 °C
• контроль цепи питания на обрыв и короткое замыкание (только при питании 12-24 В)
• высококонтрастные надписи табло «ЭКРАН-С-ККВ», «ЭКРАН-СУ-ККВ»  и «ЭКРАН-С3-ККВ»
• подключение в адресные системы пожарной сигнализации (при подключении к адресным меткам или расширителям)
• при подключении оповещателей «ЭКРАН-ККВ» не требуется искробезопасных шлейфов
• для ЭКРАН-С3-ККВ возможно изменение характера звучания — 2 режима

Конструкция:

• размеры информационного поля основной секции 250х100 мм
• выпускается в корпусе из поликарбоната
• предусмотрена установка козырька (опция)
• в конструкцию входит коммутационная коробка
• предусмотрена замена надписи без демонтажа оповещателя
• возможность настройки режимов звука и света непосредственно на объекте

Подключение оповещателей ЭКРАН-С/СЗ/СУ и ЭКРАН-С/СЗ/СУ-ККВ:

Ключевые характеристики:

• звуковое давление, не менее 100 дБ (на расстояние 1 метра)
• взрывонипроницаемая оболочка, маркировка: 1Ex db mb [ib] IIC T4 Gb Х / Ex tb mb [ib] IIIC T130°C Db X
• высокая пылевлагонепроницаемость IP66
• виброустойчивость (заливка компаундом)
• Предусмотрена возможность световой или звуковой дополнительной секции

Оповещатель пожарный взрывозащищенный ЭКРАН-ККВ внесен в номенклатурный Справочник МТР ПАО "Газпром". Коды МТР Газпром для продукции АО Эридан

Комплектация оповещателей и указателей "ЭКРАН-ККВ" дополнительной секцией:

№ комплекта состав комплекта обозначение комплекта К1 Оповещатель без доп. секции ЭКРАН-С/СЗ/СУ-ККВ К2 Оповещатель с доп. световой секцией ЭКРАН-С/СЗ/СУ-ККВ К3 Оповещатель с доп. звуковой секцией ЭКРАН-С/СУ-ККВ К4 Оповещатель с доп. светозвуковой секцией ЭКРАН-С/СУ-ККВ



Наличие козырька:

Оповещатель и указатель ЭКРАН-ККВ в стандартной комплектации поставляются без козырька, по запросу комплектуется козырьком. При необходимости, в заявке укажите: "с козырьком".

Оборудование поставляется с тремя кабельными вводами на выбор:

Внешний вид Обозначение Расшифровка ШТ1/2"/ ШТ1/2"-Н Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ3/4"/ ШТ3/4"-Н Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ1"/ ШТ1"-Н Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ20/ ШТ20-Н Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ25/ ШТ25-Н Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБ12/ КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБ17/ КВБ17-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ14/ КВБУ14-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ18/ КВБУ18-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ22/ КВБУ22-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБМ20/ КВБМ20-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБМ25/ КВБМ25-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ15/ КВМ15-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ20/ КВМ20-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ25/ КВМ25-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВО10/ КВО10-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВО14/ КВО14-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ЗГ/ ЗГ-Н Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

Технические характеристики Эридан ЭКРАН-СЗ-ККВ-К2-24VDC (доп. световая секция (по умолчанию "АВТОМАТИКА ОТКЛЮЧЕНА")

маркировка взрывозащиты для взрывоопасных газовых сред 1Ex db mb [ib] IIC T4 Gb Х маркировка взрывозащиты для взрывоопасных пылевых сред Ex tb mb [ib] IIIC T130°C Db X cтепень защиты оболочки IP66 условия эксплуатации, °С от -60...+75 °C тип звукового сигнала сирена уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ 100 напряжение питания, В 12-28 / 100-245 габаритные размеры корпуса оповещателя (без козырька и кабельных вводов), не более, мм 520х200х70 масса, не более, кг 3,5 срок службы, не менее, лет 10 гарантийный срок, лет 5



Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление основной секции):

Напряжение питания, В Режим свечения ЭКРАН-ККВ-С/СУ ЭКРАН-ККВ-СЗ Желтого и красного свечения Белого свечения Желтого и красного свечения Белого свечения 12 Ярко 180 150 190 170 ПП 110 95 120 110 24 Ярко 110 100 110 100 ПП 75 70 80 75 230 Ярко 20 20 20 20 ПП 15 15 15 15



Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление дополнительной секции):

Напряжение питания, В Доп. секция К2 (световая) Доп. секция К3 (звуковая) Доп. секция К4 (светозвуковая) 12 40 45 55 24 45 50 55 230 5 5 5

*Указанный ток потребления включает в себя потребление цепи контроля 7,5 / 15 мА при 12 / 24 В.
