Описание Магнито-контакт ДПМ-2 исп.06

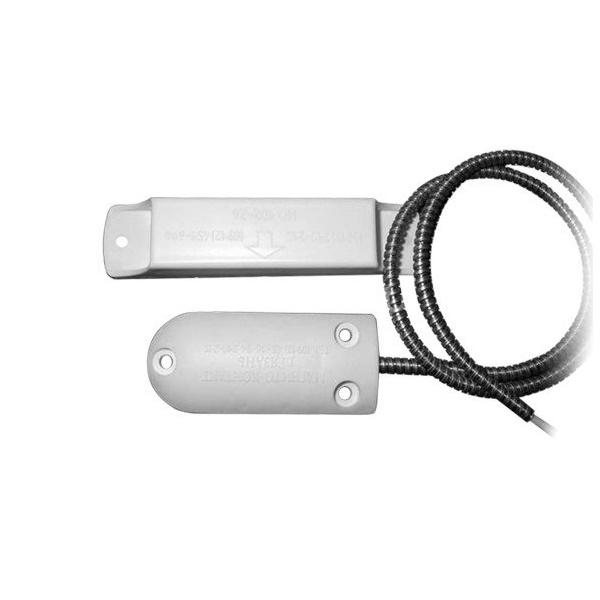

Датчики положения магнитогерконовые Магнито-контакт ДПМ-2 исп.06, предназначены для блокировки ворот, железнодорожных контейнеров, ангаров, дверей вагонов, лифтов и других конструктивных элементов зданий и сооружений из магнитопроводных материалов (сталь, чугун, оцинкованное железо и т.д.) и немагнитопроводных материалов, на открывание или смещение с выдачей сигнала путем размыкания (переключения) сухого контакта геркона, а также в системах автоматики различных устройств.
Конструктивное исполнение датчиков - двухблочное (блок геркона, блок магнитов). Корпуса изделий 0-й серии (исп. 00-07) выполнены из пластмассы.
При приближении блока магнитов к блоку геркона происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.
Обозначение
Особенности:
Особенность конструкции: Напольный
Тип применяемого геркона: Нормально разомкнутый
Длина выводов, мм. тип вывода: 700*x КСПВГ 2x0.2 (металлорукав)
Корпус: пластмасса
В комплект поставки датчика входят:
- блок геркона - 1 шт.
- блок магнитов - 1 шт.
- этикетка - 1 экз. на партию,
Электрическая схема датчика
Технические характеристики Магнито-контакт ДПМ-2 исп.06
- Тип контактов: НЗ
- Расстояние между магнитом и герконом, мм:
при размыкании контактов, более: 70
при замыкании контактов, менее: 30
- Максимально допустимые токи и напряжения:
максимальное коммутируемое напряжение, В: 72
максимальный коммутируемый ток, мА: 500
- Степень защиты: IP55
- Диапазон рабочих температур, °С: -50…+50
- Габаритные размеры, мм:
корпус геркона: 90х39х11
корпус магнита: 100х27х22
