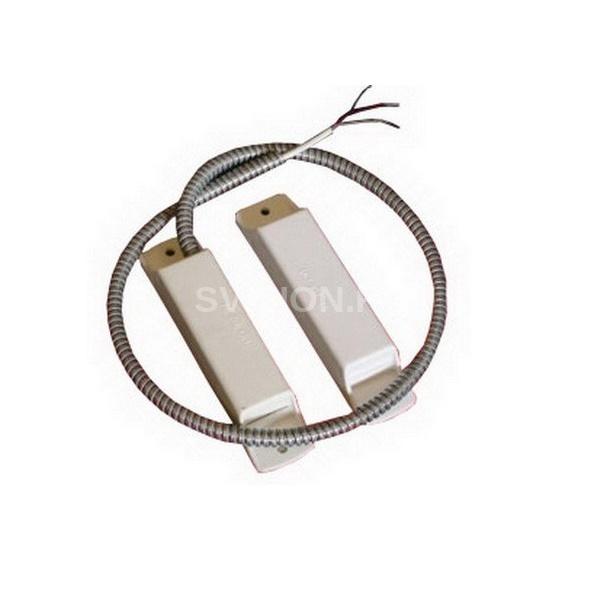

Магнито-контакт ДПМ-2 исп.04

Описание Магнито-контакт ДПМ-2 исп.04

Датчики положения магнитогерконовые Магнито-контакт ДПМ-2 исп.04, предназначены для блокировки ворот, железнодорожных контейнеров, ангаров, дверей вагонов, лифтов и других конструктивных элементов зданий и сооружений из магнитопроводных материалов (сталь, чугун, оцинкованное железо и т.д.) и немагнитопроводных материалов, на открывание или смещение с выдачей сигнала путем размыкания (переключения) сухого контакта геркона, а также в системах автоматики различных устройств. Конструктивное исполнение датчиков - двухблочное (блок геркона, блок магнитов). Корпуса изделий 0-й серии (исп. 00-07) выполнены из пластмассы. При приближении блока магнитов к блоку геркона происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона. Обозначение Особенности:

Особенность конструкции: Без внутреннего разъема

Тип применяемого геркона: Нормально разомкнутый

Длина выводов, мм. тип вывода: 700*x КСПВГ 2x0.2 (металлорукав)

Корпус: пластмасса

В комплект поставки датчика входят:
1. блок геркона - 1 шт.
2. блок магнитов - 1 шт.
3. этикетка - 1 экз. на партию,

Технические характеристики Магнито-контакт ДПМ-2 исп.04

• Тип контактов: НЗ
• Расстояние между магнитом и герконом, мм:     при размыкании контактов, более: 70     при замыкании контактов, менее: 30
• Максимально допустимые токи и напряжения:     максимальное коммутируемое напряжение, В: 72     максимальный коммутируемый ток, мА: 500
• Степень защиты: IP55
• Диапазон рабочих температур, °С: -50…+50
• Габаритные размеры, мм:     корпус геркона: 100х27х22     корпус магнита: 100х27х22
