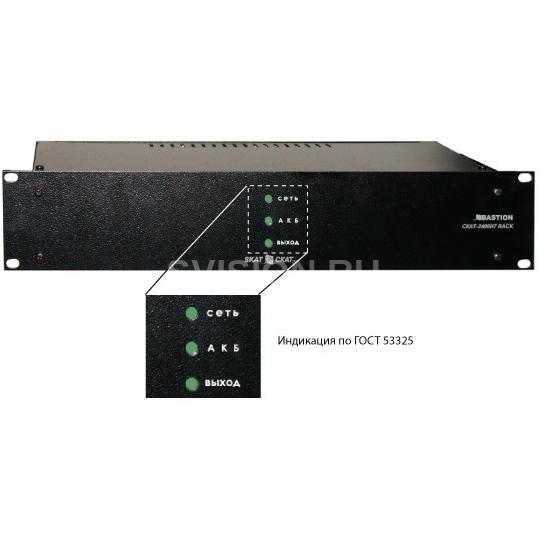

СКАТ-1200И7 RACK(СКАТ ИБП-12/5-2x17-RACK) (2142)

Описание СКАТ-1200И7 RACK(СКАТ ИБП-12/5-2x17-RACK) (2142)

СКАТ-1200И7 RACK(СКАТ ИБП-12/5-2x17-RACK) - источник представляет собой стабилизированный источник питания, размещенный в металлическом корпусе, предназначенном для установки в 19" телекоммуникационные шкафы и стойки. Высота корпуса 2U. Источник обеспечивает: контроль наличия АКБ, оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной», защиту АКБ от глубокого разряда, защиту от переполюсовки клемм АКБ посредством предохранителя, электронную защиту от короткого замыкания клемм АКБ, защиту от короткого замыкания на выходе с отключением выходного напряжения, автоматическое восстановление выходного напряжения после устранения причины замыкания защиту нагрузки от аварии источника, выдачу информационного сообщения «Наличие сети» посредством контактов типа «открытый коллектор» автоматическое восстановление работоспособности источника при нажатии кнопки ПУСК и подключении исправной и заряженной АКБ в режиме «Резерв».

СКАТ-1200И7 Rack обеспечивает:

• питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»
• автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»
• резервное питание нагрузки постоянным напряжением согласно п.1 таблицы
• контроль наличия АКБ
• оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы
• защиту АКБ от глубокого разряда
• защиту от переполюсовки клемм АКБ посредством предохранителя
• электронную защиту от короткого замыкания клемм АКБ
• защиту от короткого замыкания на выходе с отключением выходного напряжения
• автоматическое восстановление выходного напряжения после устранения причины замыкания
• защиту нагрузки от аварии источника
• выдачу информационных диагностических сообщений с помощью световых индикаторов
• выдачу информационных сообщений “Переход на резерв”, “Наличие АКБ”, “Наличие выходного напряжения” посредством выходов “открытый коллектор” и “Уровень напряжения АКБ” (аналоговый выход)
• автоматическое восстановление работоспособности источника при кратковременном замыкании контактов «холодный пуск» и подключении исправной и заряженной АКБ в режиме «Резерв»
• повышенную надежность за счет использования двух независимых АКБ – основной (АКБ1) и дополнительной (АКБ2)
• световую индикацию наличия напряжения электрической сети
• световую индикацию наличия выходного напряжения
• световую индикацию наличия АКБ.

Технические характеристики СКАТ-1200И7 RACK(СКАТ ИБП-12/5-2x17-RACK) (2142)

• Постоянное выходное напряжение, В В режиме «основной» 12,9 – 14,0; В режиме «резерв» 9,5 – 13,4
• Номинальный ток нагрузки, А 0 – 4,0
• Ток заряда АКБ, стабилизированный (средний), А АКБ 1 0,45 – 0,65
• Максимальный ток нагрузки в режиме «основной» кратковременно (5 сек.), А не более 5
• Максимальный ток нагрузки в режиме «резерв», А не более 5
• Напряжение питающей сети 220В, частотой 50 ± 1Гц, с пределами изменения от 150 до 250 В
• Величина напряжения на аккумуляторе, при которой индикатор «АКБ» гаснет, В 11,0 – 11,4
• Величина напряжения на АКБ, при которой происходит автоматическое отключение нагрузки, В 10,5 – 11,0
• Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
• Количество АКБ, шт 2
• Рекомендуемая емкость АКБ, Ач 12
• Тип аккумулятора соответствующий стандарту CEI IEC 1056-1 (МЭК 1056-1), номинальным напряжением 12В
• Максимальная мощность, потребляемая от сети переменного тока, В.А, не более 120
• Габаритные размеры ШхВхГ, мм, не более 483х374х88
• Ток контактов “открытый коллектор”, не более, мА 60
• Напряжение на контактах “открытый коллектор”, не более, В 30
• Рабочие условия эксплуатации: Температура окружающей среды от –10 до +40 °С, относительная влажность воздуха не более 90% при температуре +24 °С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)
