СКАТ-1200Д исп. 1 пласт. корп. (810)

Описание СКАТ-1200Д исп. 1 пласт. корп. (810)

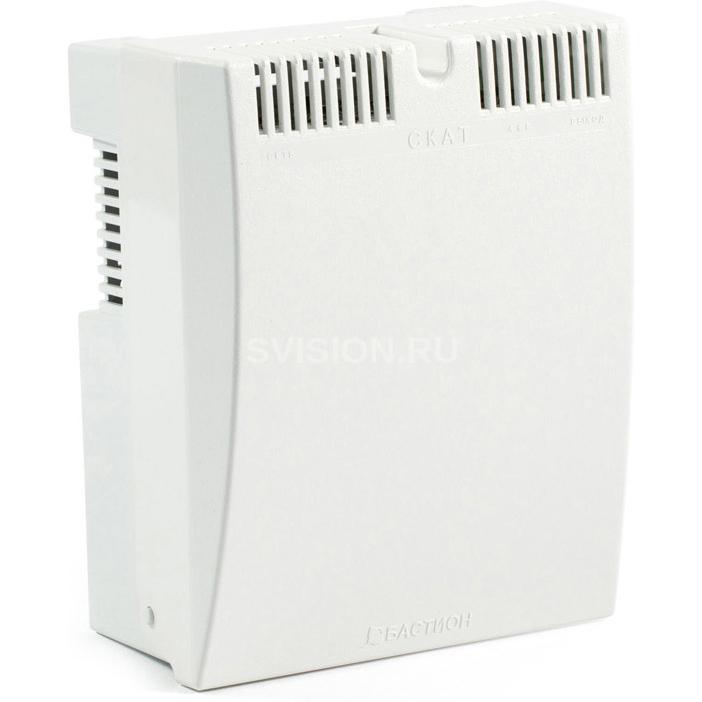

Источник бесперебойного питания СКАТ-1200Д исп.1 (СКАТ ИБП-12/3-7)

12 В, 3 А Пластиковый корпус под АКБ 7 Ач Диапазон входного напряжения — 170...250 В Соответствует ФЗ 123 и ГОСТ Р 53325-2012 3 индикатора и информационный выход «Пропадание сети» Защита выхода от перегрузки и КЗ Защита АКБ от глубокого разряда, КЗ и переполюсовки Контроль наличия АКБ Холодный пуск Расширенная гарантия.

Преимущества новых пластиковых корпусов:



• дизайн корпуса;
• компактность и вместительность;
• откидная крышка с одной точкой крепления;
• ненавязчивая светодиодная индикация;
• простое и надёжное крепление на стену позволяет использовать различные варианты крепежа;
• технологические отверстия и особенности конструкции корпуса позволяют удобно подводить провода к источнику;
• конструкция корпуса защищена патентом № 182461.

Преимущества источника бесперебойного питания СКАТ-1200Д исп.1 (СКАТ ИБП-12/3-7)

оптимальный заряд АКБ защита аккумулятора холодный пуск автоматический переход на резервное питание



Особенности СКАТ-1200Д исп.1 (СКАТ ИБП-12/3-7)

• световая индикация наличия напряжения электрической сети;
• световая индикация наличия выходного напряжения;
• световая индикация наличия АКБ;
• питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
• автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети, режим «Резерв»;
• резервное питание нагрузки постоянным напряжением согласно п.1 таблицы;
• контроль наличия АКБ;
• оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы;
• защита АКБ от глубокого разряда;
• защита от переполюсовки клемм АКБ посредством электронной защиты;
• электронная защита от короткого замыкания клемм АКБ;
• защита от короткого замыкания на выходе с отключением выходного напряжения;
• автоматическое восстановление выходного напряжения после устранения причины замыкания;
• защита нагрузки от аварии источника;
• выдача информационного сообщения «Наличие Сети», посредством выхода открытый коллектор «OK»;
• режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв».

Технические характеристики СКАТ-1200Д исп. 1 пласт. корп. (810)

Технические характеристики СКАТ-1200Д исп.1 (СКАТ ИБП-12/3-7)

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 170…242 2 Выходное напряжение постоянного тока, В при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» 12,9…14,0 при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» 9,5…12,6 3 Номинальный ток нагрузки, А 2,5 4 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А 3,0 5 Максимальный ток нагрузки в режиме «РЕЗЕРВ», А 3,0 6 Ток заряда АКБ, А, не более 0,65 7 Величина напряжения на аккумуляторе, при котором индикатор «АКБ» гаснет, В 11,0…11,5 8 Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В 10,5…11,0 9 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30 10 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 5,0 11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В 12 Рекомендуемая ёмкость АКБ, Ач 7 13 Количество АКБ, шт. 1 14 Сечение провода, зажимаемого в клеммах колодок, мм2, не более 1,5 15 Характеристики выхода в формате «открытый коллектор» напряжение, В, не более 60 ток, мА, не более 50 16 Габаритные размеры ШхГхВ, не более, мм без упаковки 170х210х103 в упаковке 175х215х105 17 Масса, НЕТТО (БРУТТО), кг, не более 0,6 (0,7) 18 Диапазон рабочих температур, °С -10…+40 19 Относительная влажность воздуха при 25°С, %, не более 90 20 Степень защиты оболочкой по ГОСТ 14254-96 IP20
