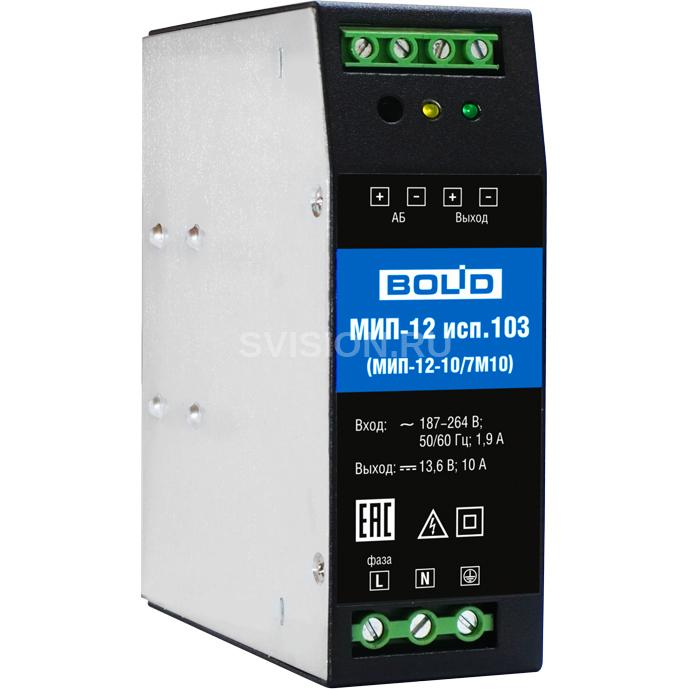

Болид МИП-12 исп.103 (МИП-12-10/7М10)

Описание Болид МИП-12 исп.103 (МИП-12-10/7М10)

Источник питания МИП-12 исп.103 (МИП-12-10/7М10)

Предназначен для резервированного питания устройств автоматики, измерительного оборудования, телекоммуникационных систем, систем контроля доступа и видеонаблюдения, для размещения внутри монтажных устройств (шкафы, боксы и т.п.) на DIN-рейку. 12 В; 10 А; рекомендуемая емкость АБ от 4 до 12 Ач, световая индикация, защита от КЗ, от переполюсовки АБ, корпус на DIN-рейку.

• Корпус на DIN-рейку
• Защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
• Рекомендуемый резервный источник питания — Аккумуляторные батареи серии «Болид»
• Защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
• Автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
• Световая индикация состояний

Схема подключения МИП-12 исп.103 (МИП-12-10/7М10)

Технические характеристики Болид МИП-12 исп.103 (МИП-12-10/7М10)

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА Напряжение сети, В 187-264 Выходное напряжение, В при питании от сети 13,6±2% при питании от АБ 10…13,6 Максимальный выходной ток, А 10 Максимальный ток потребления от сети, А 1,9 Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная), ёмкостью 4 – 12 А*ч (1 шт.) Количество световых индикаторов 2 Защита от превышения выходного напряжения + Диапазон рабочих температур от минус 20 до плюс 45 °C Относительная влажность до 93% Корпус Металл IP20 Габаритные размеры, мм 42×124×113 Масса без АБ, кг, не более 0,7 Тип монтажа DIN-рейка



Габаритные и установочные размеры МИП-12 исп.103 (МИП-12-10/7М10)
