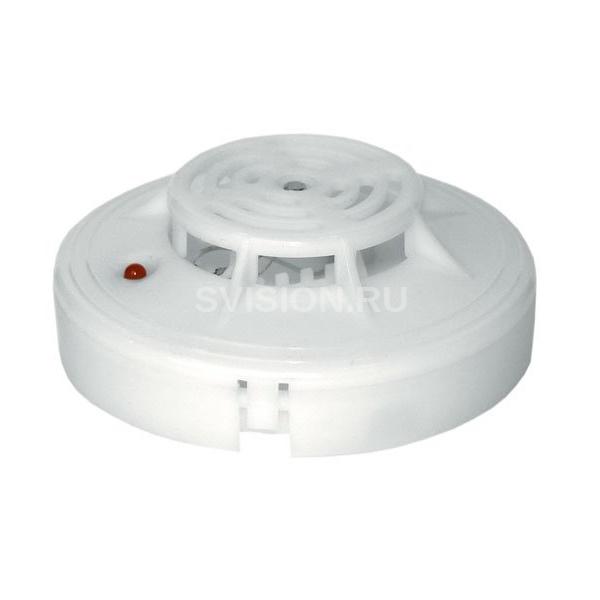

Магнито-контакт ИП 115-1-CR1 (IP44) «Макс»

Описание Магнито-контакт ИП 115-1-CR1 (IP44) «Макс»

Извещатель пожарный тепловой максимально-дифференциальный Магнито-контакт ИП 115-1-CR1 (IP44) «Макс», применяется в системах пожарной сигнализации и предназначен для охраны объектов от пожаров путем контроля скорости нарастания температуры или превышения порогового значения и выдачи раннего извещения о пожаре увеличением тока потребления по шлейфу сигнализации приемно-контрольного прибора (ПКП). Электропитание извещателя осуществляется по шлейфу сигнализации ПКП. Извещатель предназначен для работы совместно с приемно-контрольными приборами, имеющими напряжение в шлейфе сигнализации от 18 до 30 вольт, типа «ППКОП ГИППО-1М», «СИГНАЛ-20», «СИГНАЛ-20П», «СИГНАЛ-ВК», «СИГНАЛ-ВК-4», «СИГНАЛ-ВК-6», «ВЭРС», «УОТС 1-1А», «КВАРЦ». Извещатель рассчитан на круглосуточную непрерывную работу. Извещатель относится к невосстанавливаемым, периодически обслуживаемым изделиям. Схема внешних соединений На рисунке показана типовая схема соединений извещателей в шлейф приемно-контрольного прибора. Особенности:

Температура срабатывания от 84 до 100 °С

Степень защиты обеспечиваемая оболочкой, по ГОСТ 14254-96: IP44 Размещение и монтаж на контролируемом объекте должен производиться в соответствии с требованиями НПБ 88-2001 «Установки пожаротушения и сигнализации. Нормы и правила проектирования» и РД 78.145-93 «Системы и комплексы охранной пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ». Извещатели устанавливаются в верхней части помещения и включаются в шлейф пожарной сигнализации. Извещатели имеют вывод провода длиной 1,5м. Подключение извещаелей в шлейф сигнализации происходит с помощью соединительных коробок, имеющих необходимую степень защиты оболочки. Площадь контролируемая одним точечным тепловым пожарным извещателем, а также максимальное расстояние между извещателями или извещателем и стеной, необходимо определять по таблице, но не превышая величин, указанных в технических условиях и паспортах на извещатели. Высота защищаемого помещения, мСредняя площадь контролируемая одним извещателем, кв.мМаксимальное расстояние между извещателями, мМаксимальное расстояние от извещателя до стены, м До 3,5До 255,02,5 Св. 3,5 до 6,0До 204,52,0 Св. 6,0 до 9,0До 154,02,0

Технические характеристики Магнито-контакт ИП 115-1-CR1 (IP44) «Макс»

• Потребляемый ток в дежурном режиме: не более 0,3 мА
• Потребляемый ток в режиме «Пожар»: не более 17 мА
• Время технической готовности: не более 10 с
• Диапазон питающих напряжений: от 10 до 30В
• Диапазон температур: от минус 30 до + 55 ОС
• Относительная влажность воздуха: до 93 % при температуре +40 ОС
• Габаритные размеры:     диаметр не более 100 мм     высота не более 36 мм
• Масса: не более 0,2 кг
