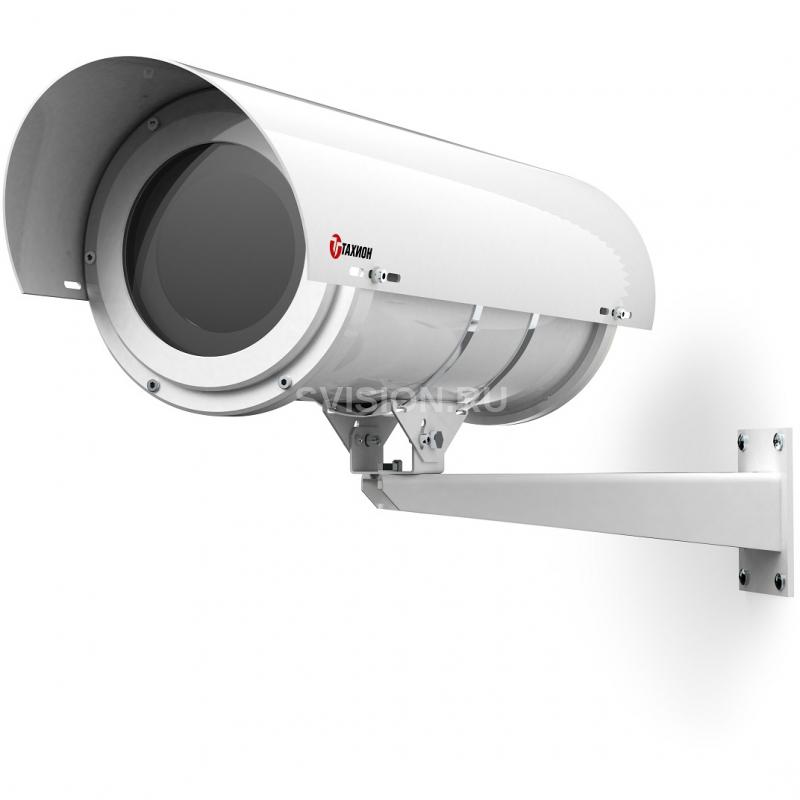

Тахион ТГБ-11-PoE++

Описание Тахион ТГБ-11-PoE++

Термокожух ТГБ-11-PoE++ предназначен для установки сетевых (IP) видеокамер Ethernet 10/100BASE-TX и IEEE 802.3af, at, их защиты от воздействия окружающей среды (влаги и отрицательных температур).

ТЕРМОКОЖУХ ОБЕСПЕЧИВАЕТ:

• автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
• стабилизацию температуры видеокамеры (встроенный вентилятор);
• преобразование питания IEEE 802.3bt (UPOE, PoE++, PoH) в питание IEEE 802.3af, IEEE 802.3at и 12 В DC для питания дополнительных устройств, например, прожектора, мощностью не более 12 Вт;
• безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха, обеспечивая надежную работу видеокамеры при перерывах в электропитании и исключая выход видеокамеры из строя при запуске.

Модуль для установки видеокамеры изолирован от корпуса термокожуха. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

ТЕРМОКОЖУХ СООТВЕТСТВУЕТ:

• техническим требованиям - ГОСТ Р 51558;
• требованиям по безопасности – ГОСТ Р МЭК 60065;
• требованиям по ЭМС – ГОСТ Р 50009, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3;
• степени защиты от поражения электрическим током по ГОСТ 12.2.007.0;
• климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;

• степени защиты – IP66/IP68 по ГОСТ 14254.



СОСТАВ. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

1 Термокожух 2 Кабельные вводы PG16-RJ45, Ø кабеля 4–5** мм – 2 шт. (один кабельный ввод имеет заглушку) 3 Модуль для видеокамеры 4 Клемма заземления 5 Шарнир 5.1 Болт фиксации шарнира М6 – 4 шт. 5.2 Винт фиксации шарнира М4 с цилиндрической головкой S=3мм – 2 шт. 6 Кронштейн 7 Солнцезащитный козырёк 8 Вентилятор системы стабилизации температуры в термокожухе.

** Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.



СХЕМА ПОДКЛЮЧЕНИЯ:

ПОДКЛЮЧЕНИЕ ТГБ-11-РОЕ++ С ПЛАТОЙ ПЗЛ-ЕП



Технические характеристики Тахион ТГБ-11-PoE++

Стандарты питания* термокожуха / мощность источника питания, Вт    IEEE 802.3bt, UPOE, PoE++, PoH / 60 Стандарты IP видеокамеры    Ethernet 10/100BASE-TX и IEEE 802.3af, at Максимальная длина кабеля UTP кат. 5е, м    100 Напряжение внутреннего источника питания для дополнительного устройства, В DC    12 Мощность потребления устанавливаемой IP видеокамеры PoE / дополнительного устройства 12 В, Вт    15 / 0    9 / 6    6 / 9    3 / 12 Температура вкл./откл. обогрева, °С    +20 / +25 Мощность обогрева, Вт до хол. запуска / после хол. запуска    40 / 31 Максимальная потребляемая мощность (включая IP видеокамеру), Вт, не более    51 Диапазон температуры окружающей среды при эксплуатации, °С    -60 … +50 Температура окружающей среды, при которой гарантирован холодный запуск видеокамеры, °С    -60 Температура вкл./откл. холодного запуска, °С    -10 / -15 Влажность воздуха при +25 °С, %    до 100 Устойчивость к несанкционированным действиям (НСД)    II (средняя) по ГОСТ Р 51558 Устойчивость к низким температурам    III (высокая) по ГОСТ Р 51558 Устойчивость к внешним воздействиям    III (высокая) по ГОСТ Р 51558 Степень защиты оболочки    IP66/IP68 по ГОСТ 14254 Устойчивость к импульсным помехам по цепям Ethernet    класс 2 по ГОСТ Р 51317.4.5 Материал корпуса    сплав алюминиевый, покрытие – краска порошковая RAL9002** Масса с упаковкой, кг, не более    5,5 Режим работы    круглосуточный * Диапазон напряжения на выходе источника питания 48 В – 57 В. ** Другой цвет покрытия по отдельной заявке.
