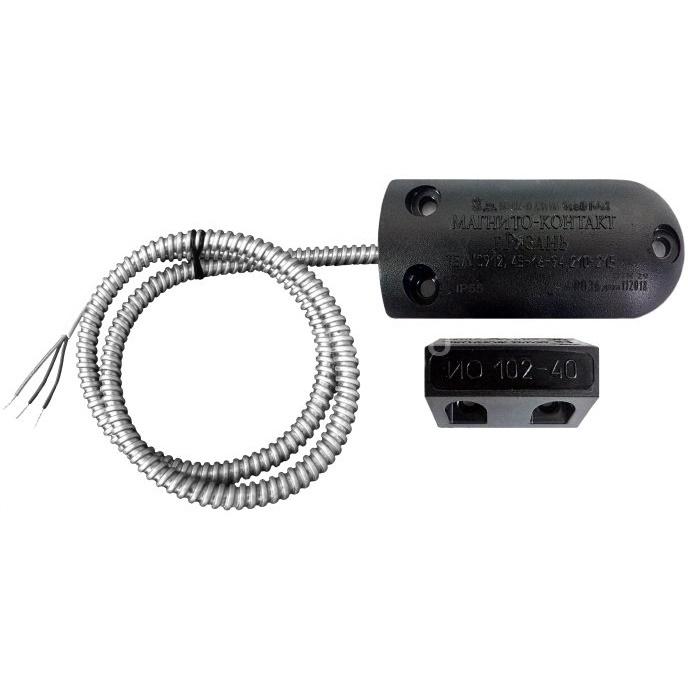

Магнито-контакт ИО 102-40 А3П ИБ

Описание Магнито-контакт ИО 102-40 А3П ИБ

Извещатели предназначены для обнаружения несанкционированного открывания или смещения охраняемых конструкций, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия), с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений. Извещатели ИО102-40 (далее датчики) в части взрывозащиты соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования», ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i». Датчики имеют маркировку взрывозащиты 0Ex iа IIВ T6 Ga Х по ГОСТ 31610.0-2014 (IEC 60079-0:2011). Взрывозащищённость ИО 102-40 обеспечивается видом взрывозащиты «искробезопасная электрическая цепь «i» по ГОСТ 31610.0-2014 (IEC 60079-0:2011). Знак «Х», следующий за маркировкой взрывозащиты датчиков означает, что датчики изготавливаются с постоянно присоединенным кабелем и указывает на необходимость соответствующего соединения свободного конца кабеля согласно требованиям п. 14.1 ГОСТ 31610.0-2014 (IEC 60079-0:2011), подключаемые к внешним искробезопасным цепям датчиков электротехнические устройства должны иметь искробезопасные электрические цепи по ГОСТ 31610.11-2014 (IEC 60079-11:2011) и искробезопасные параметры (уровень искробезопасной электрической цепи и подгруппу электрооборудования), соответствующие условиям применения датчиков во взрывоопасных зонах. Конструктивно датчики состоят из двух компонентов - датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита). Задающий элемент выполнен на основе постоянного магнита. Датчик выполнен на основе геркона и, в зависимости от исполнения (модификации), имеет либо два контакта (литера «2»), замыкающихся под воздействием магнитного поля задающего блока, либо три контакта (литера «3»), переключающихся под воздействием магнитного поля задающего блока. Особенности ИО 102-40 А3П ИБ

• Расстояние между исполнительным и задающим блоками, мм, при котором выходные контакты извещателей:     переключены* под воздействием магнитного поля задающего блока (нормальное состояние извещателей): 14 и менее     не переключены**(формирование извещения о тревоге): 40 и более * черный (общий) и красный проводники сигнального кабеля – замкнуты, черный и синий – разомкнуты. ** черный (общий) и синий проводники сигнального кабеля – замкнуты, черный и красный – разомкнуты.
• Кабель 600 мм в металлорукаве из оцинкованной стали

В комплект поставки извещателя входят:

1. Задающий блок - 1 шт.
2. Исполнительный блок - 1 шт.
3. Паспорт - 1 шт.
