Эридан ИО102-07еа-А-02

Описание Эридан ИО102-07еа-А-02

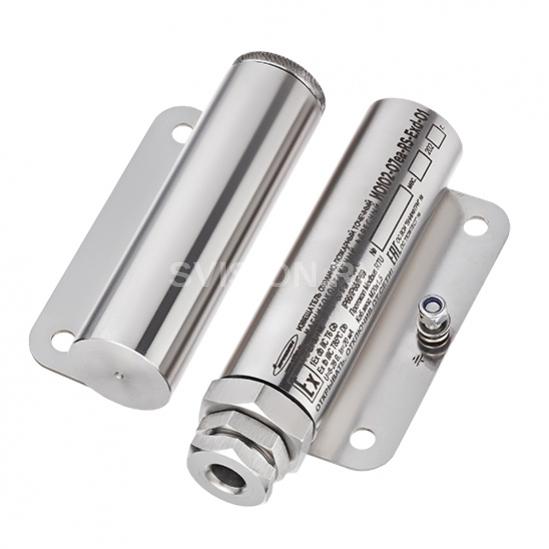

Эридан ИО102-07еа-А-02 - Взрывозащищённый охранно-пожарный точечный магнитоконтактный извещатель адресный

Особенности модели:

• Взрывозащищённый охранно-пожарный точечный магнитоконтактный извещатель
• Применим во взрывоопасных зонах (как в резервуарах с нефтью и другими горючими смесями, так и в помещениях и установках других взрывоопасных производств)
• Подключение в адресные системы пожарной сигнализации (при передаче сигнала по каналу связи RS-485 с протоколом Modbus RTU)
• Материал корпуса: Аллюминий
• Модель 02 – извещатель для поверхностного (накладного) монтажа

ИО102-07еа Взрывозащищённый охранно-пожарный точечный магнитоконтактный извещатель адресный

Извещатели охранно-пожарные точечные магнитоконтактные адресные серии ИО102-07еа относятся к вспомогательным техническим средствам пожарной автоматики и могут использоваться для контроля положения перемещающихся отдельных частей конструкций и механизмов, дверей, ворот и других конструктивных элементов зданий и сооружений на открывание или смещение, с последующей выдачей извещения о тревоге на приемно-контрольный прибор, контроллер или пульт централизованного наблюдения в системах охранно-пожарной сигнализации и пожаротушения.

Извещатели могут применяться вместо концевых механических выключателей, как средство контроля в составе системы блокировки агрегатов, предназначенной для создания локальных и распределенных систем противоаварийной защиты и сигнализации оборудования при выполнении различных технологических процессов. Могут быть установленны, как на магнитонепроводящие (пластиковые, алюминивые, нержавеющие), так и магнитопроводящие (стальные) кострукции и конструктивные элементы.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств. Могут комплектоваться кабельным вводом из нержавеющей или оцинкованной стали на выбор.

Выпускается в 2-х исполнениях:

Модель 01 – извещатель торцевого типа (концевой выключатель)

2. Модель 02 – извещатель для поверхностного (накладного) монтажа

Варианты исполнения контактов извещателя:

• - НР - один нормально-разомкнутый контакт;
• - НЗ - один нормально-замкнутый контакт;
• - НР/НЗ - один нормально-разомкнутый и один нормально-замкнутый контакт.

• - маркировка защиты от внешних воздействий  IP 66 / IP 68 / IP 69;
• - материал корпуса нержавеющая сталь 12Х18Н10Т.

Также у нас вы можете заказать извещатель ИО102-07е, либо ИО102-07еа-RS - адресный извещатель по протоколу Modbus

Технические характеристики Эридан ИО102-07еа-А-02

маркировка взрывозащиты оболочки исполнения Exd PB Ex db I Mb 1Ex db IIC T6 Gb Ex tb IIIС Т850C Db степень защиты от воздействия пыли и воды IP66 / IP68 / IP69 рабочий диапазон температур, °С - 60...80 диаметр вводимого кабеля, мм 6... 12 (в корпус оборудования) коммутируемое напряжение, эфф./пост., В 15...39 Коммутируемый ток, мА, не более 1,0 габаритные размеры модель 01 (без кабельных вводов и кронштейна), не более, мм Блок датчика: 111 x 45 x 62 Блок магнита: 25 х 5 габаритные размеры модель 02 (без кабельных вводов и кронштейна), не более, мм Блок датчика: 115 x 34 x 50 Блок магнита: 110 х 34 x 50 масса (блок датчика + блок магнита), не более, кг Модель 01 - 0,57 Модель 02 - 1,1 срок службы, не менее, лет 10 гарантийный срок, лет 5

Расстояние между магнитоуправляемым датчиком и управляющим магнитом, при котором извещатель формирует извещение о тревоге (расстояние срабатывания)

Модель извещателя ИО102-07е На магнитопроводящем основании, мм На магнитонепроводящем основании, мм Допуск смещения блока датчика и блока магнита, мм Срабатывание Отпускание Срабатывание Отпускание Модель 01 29 32 49 52 ±15 Модель 02 27 30 74 77 ±15
