Магнито-контакт ИО 101-5/2С "Черепаха-2С"

Описание Магнито-контакт ИО 101-5/2С "Черепаха-2С"

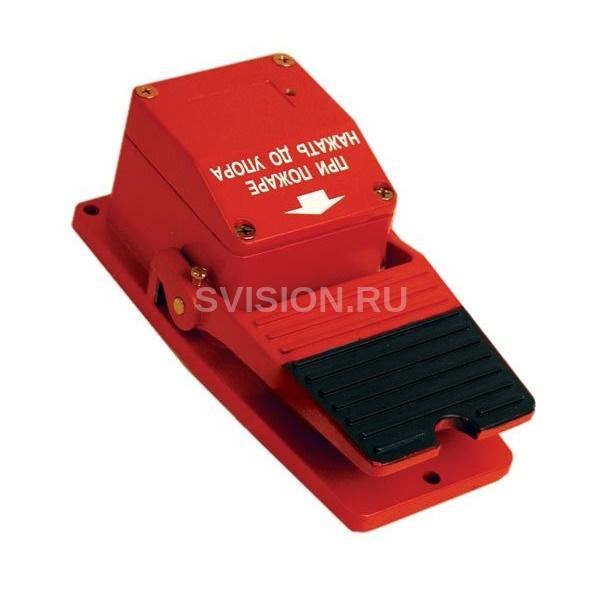

Извещатель охранный ручной (ножной) точечный электроконтактный Магнито-контакт ИО 101-5/2С "Черепаха-2С", предназначен для коммутации различных средств сигнализации а также для применения в различных технологических процессах. По устойчивости к климатическим воздействиям окружающей среды исполнение извещателя 03 по ОСТ 25 1099-83, но при температуре от 243 до 323 К (от минус 30 до плюс 50 °С) и относительной влажности воздуха до 80 % при температуре 298 К (+25 °С). По устойчивости к механическим воздействиям исполнение извещателей соответствует категории размещения 4 по ОСТ 25 1099-83. Извещатель рассчитан для непрерывной круглосуточной работы. Извещатель конструктивно выполнены в виде педали. Извещатель относится к изделиям конкретного назначения, вида 1, непрерывного длительного применения, невосстанавливаемый, изнашиваемый, неремонтируемый, необслуживаемый, неконтролируемый перед применением по ГОСТ 27.003-90. Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой).

В комплект поставки извещателя входят:
1. датчик магнитоуправляемый – 1 шт.
2. управляющий магнит – 1 шт.
3. паспорт – 1 шт на одну партию.

Функциональная электрическая схема извещателя
