Эридан ИП101-07мд-И2

Описание Эридан ИП101-07мд-И2

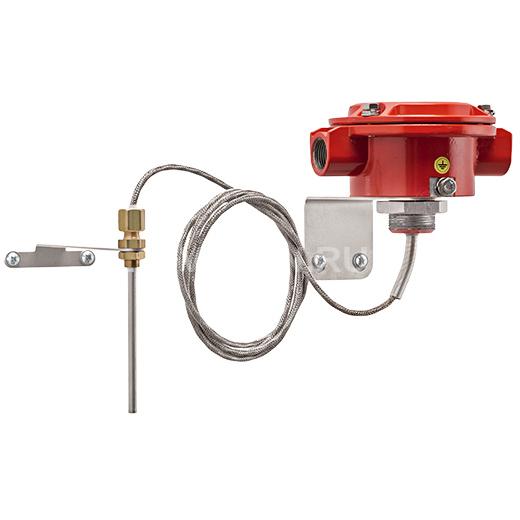

<Эридан ИП101-07мд-И2 - извещатель взрывозащищенный пожарный тепловой максимально-дифференциальный

Особенности модели:

• Извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке).

ИП101-07мд извещатель взрывозащищенный пожарный тепловой максимально-дифференциальный

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания и/или скорости нагрева.

Извещатель взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

ВНИМАНИЕ!  Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.

Отличительные особенности:

• надежность работы в срабатывании по двум программируемым параметрам:
• пороговому значению температуры или скорости нагрева окружающей среды
• подключение как на размыкание цепи, так и на замыкание
• подключение в адресные системы пожарной сигнализации

Конструкция:

• выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
• неокисляющиеся пружинные клеммы WAGO
• чувствительный элемент выполнен из нержавеющей стали
• конструктивно извещатель ИП101-07мд выпускается в следующих исполнениях:
  • И1- извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки;
  • И2- извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке).

Ключевые характеристики:

• уникальная тепловая чувствительность
• световая индикация при срабатывании
• высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом)
• дифференциальная функция включается при t° >25°C и не реагирует на перепады ниже указанного значения

Извещатель ИП 101-07мд внесен в номенклатурный Справочник МТР ПАО «Газпром» и имеет сертификат Интергазсерт. Коды МТР Газпром для продукции АО Эридан Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ Имеет свидетельство о типовом одобрении Российского Речного Регистра



Варианты кабельных вводов (приобретается отдельно):

Внешний вид Обозначение Расшифровка ШТ1/2"/ ШТ1/2"-Н Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ3/4"/ ШТ3/4"-Н Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ1"/ ШТ1"-Н Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ20/ ШТ20-Н Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ25/ ШТ25-Н Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБ12/ КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБ17/ КВБ17-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ14/ КВБУ14-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ18/ КВБУ18-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ22/ КВБУ22-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБМ20/ КВБМ20-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБМ25/ КВБМ25-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ15/ КВМ15-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ20/ КВМ20-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ25/ КВМ25-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВО10/ КВО10-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВО14/ КВО14-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ЗГ/ ЗГ-Н Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ОЭ**/ ОЭ-Н Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).

**в соответствии с п.13.15.20 СП 5.13130.2009:

Технические характеристики Эридан ИП101-07мд-И2

маркировка взрывозащиты для взрывоопасных газовых сред 1Ех db [ia Ga] IIC T4/T5/T6 Gb X маркировка взрывозащиты для взрывоопасных пылевых сред Ex tb [ia Da] IIIC T85/100/135°C Db X маркировка взрывозащиты выносного ч/э для взрывоопасных газовых сред 0Ex ia IIC Т4/Т5/Т6 Ga Х маркировка взрывозащиты выносного ч/э взрывоопасных пылевых сред Ex ia IIIC T85/100/135°C Da X степень защиты оболочки IP66 / IP67 температурный класс настройки извещателя А1R, А2R, А3R, BR, CR, DR, ER температура срабатывания максимальная функция, °С 54-130 скорость повышения температуры, °С/мин 5, 10, 20, или 30 напряжение питания, В 8-28 максимальный потребляемый ток, мкА 200 время готовности извещателя к работе после включения электропитания, не более, с 4 время сброса извещателя при отключении электропитания, не более, с 3 условия эксплуатации: температура окружающего воздуха для соответствующих температурных классов, °С Т4 от - 60 до + 115 Т5 от - 60 до + 100 Т6 от - 60 до + 85 габаритные размеры корпуса извещателя (без установленных кабельных вводов), не более, мм 128 x 104 x 81 длина трубки чувствительного элемента (стандартное исполнение - И1), мм 200±2 длина выносного чувствительного элемента (по заказу - И2), м от 1,5 до 30 масса, не более, кг 1,1 срок службы, не менее, лет 10 гарантийный срок, лет 5
