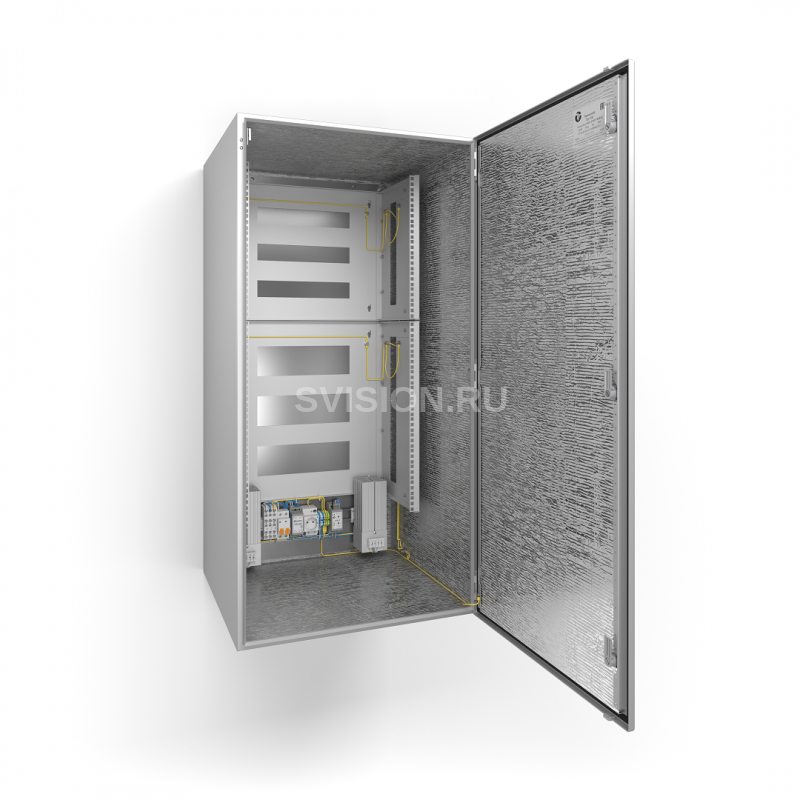

Тахион ТШ-10

Описание Тахион ТШ-10

Термошкаф ТШ-10 предназначен для установки в нём телевизионного либо другого электронного оборудования, в том числе выполненного в конструктивах для установки в 19-дюймовую стойку и поддержания заданного температурного режима при эксплуатации этого оборудования.

Термошкаф оборудован:

• блоком управления климатом (БУК-4), предназначенным для управления холодным запуском аппаратуры, установленной в термошкафу, и обогревом;
• двумя обогревателями термошкафов ОТШ-300, оборудованными встроенными биметаллическими выключателями, ограничивающими температуру поверхности радиатора до +90°С;
• тамперным контактом для сигнализации о несанкционированном доступе.

Термошкаф выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

По способу защиты человека от поражения электрическим током термошкаф соответствует классу I по ГОСТ 12.2.007.0-75.

Климатическое исполнение термошкафа соответствует УХЛ 1, 5 ГОСТ 15150. Степень защиты IP66.

Устройство термошкафа

1. Шкаф 600х760х600 1 шт. 2. Панель монтажная 1 шт. 3. Тамперный контакт (S2) 1 шт. 4. Выключатель автоматический ВА47-29 2P 10A/4,5кА характеристика С (S1) 1 шт. 5. Обогреватель (ОТШ-200) 2 шт. 6. Клеммы трехпроводные (Х1) (S провода до 16 мм²) 3 шт. 7. Клеммы проходные (Х2) (S провода до 6 мм²) 4 шт. 8. Клеммы заземления (Х3) (S провода до 6 мм²) 3 шт. 9. Блок управления климатом (БУК-4) 1 шт. 10. Устройство защиты питания 220 В (УЗП-220) 1 шт. 11. Розетка 220В (XS1) 1 шт. 12. Кронштейн крепления 19’’ оборудования 12U, глубина 300-450мм 1 шт. 13. Кабельный ввод PBA11-10 – Ø кабеля 6-10мм 6 шт. 14. Кабельный ввод PBA21-18 – Ø кабеля 13-18мм 2 шт. 15. Кабельный ввод PBA36-30 – Ø кабеля 24-30мм 2 шт. Схема электрическая принципиальная



Технические характеристики Тахион ТШ-10

Питание термошкафа:      – напряжение питания    220 В AC, 50 Гц      – максимальный ток нагрузки    10 А Обогрев:      – напряжение питания    220 В AC, 50 Гц      – потребляемая мощность    636 Вт Диапазон рабочих температур    – 60 °С ÷ +50 °С Диапазон регулирования температуры обогрева в термошкафу    -20 °С ÷ +15° С Температура срабатывания тепловой защиты обогрева    +30 °С ± 3 °С Температура срабатывания аварийной сигнализации    +70 °С ± 3 °С Диапазон регулирования температуры холодного запуска аппаратуры    -30 °С ÷ +5 °С Материалы и поверхности термошкафа:      – корпус    листовая сталь 2 мм, грунтовка, порошковое покрытие      – дверь    листовая сталь 2 мм, грунтовка, порошковое покрытие      – панель монтажная    листовая сталь 2 мм, оцинкованная Полезная высота кронштейна крепления 19’’ оборудования:    9U (400 мм) 12U (534 мм) – глубина    300-450 мм Габаритные размеры (без гермовводов)    600 х 1200 х 600 мм Вес c упаковкой, не более    90 кг
