Тахион Крепление ТШ-10 на опору

Описание Тахион Крепление ТШ-10 на опору

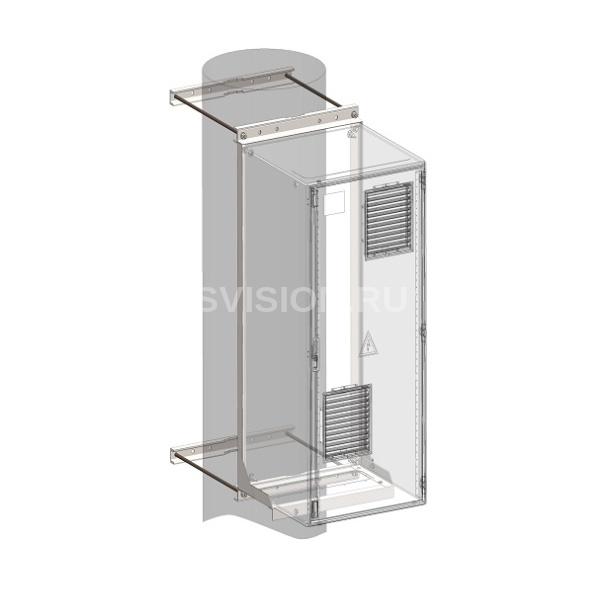

Крепление на опору ТШ-10. Крепления представляют собой сварные конструкции из металлического уголка размером 40х40х3 мм. Крепление на опору ТШ-10 предназначено для установки шкафов серии ТШ-10 на круглые или прямоугольные опоры, как внутри, так и вне помещений. Максимальный размер опор (диаметр/сечение прямоугольника) 550мм. Крепления выпускается по техническим условиям ТУ 4372-026-31006686-2011. Установка Крепление устанавливается на опору с помощью четырёх шпилек М12х650 и четырёх швеллеров 50х32х610 (см. рис). Шкаф ТШ-9 (ТШ-10) закрепляется на креплении с помощью болтов М8х25 как показано на рис. Габаритные и установочные размеры крепления на опору ТШ-10 Комплект поставки:

1. Кронштейн - 1 шт.
2. Болт М8х25 - 4 шт.
3. Шайба 8 - 4 шт.
4. Шайба гровер 8 - 4 шт.
5. Шпилька М12х650 - 4 шт.
6. Гайка М12 - 8 шт.
7. Шайба 12 - 8 шт.
8. Шайба гровер 12 - 8 шт.
9. Этикетка - 1 шт.
10. Упаковочная тара - 1 шт.

Варианты исполнения крепления ТШ-10:

Крепление ТШ-10 настенное

Крепление ТШ-10 на опору
