Тахион КТП-1 Ex(BHZ-1030IP)

Описание Тахион КТП-1 Ex(BHZ-1030IP)

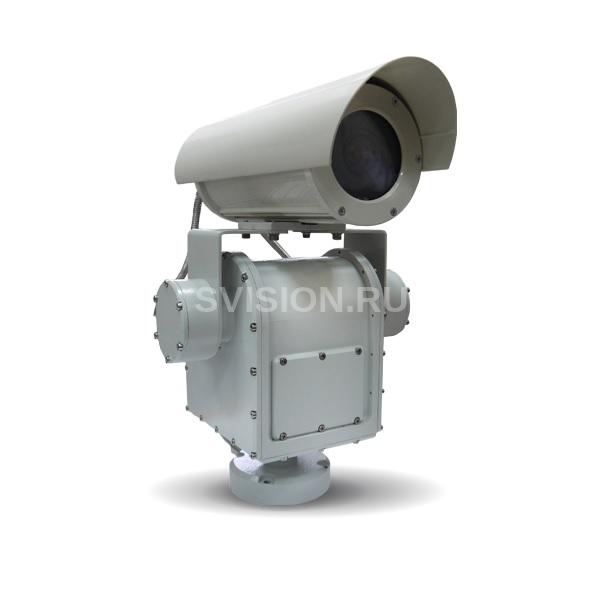

Тахион КТП-1 Ex(BHZ-1030IP) - комплекс телевизионный поворотный КТП-1 Ех предназначен для визуального наблюдения охраняемых объектов при непосредственном контакте с атмосферной средой без какой-либо дополнительной защиты. Изделие обеспечивает позиционирование в двух плоскостях (вертикальной и горизонтальной) посредством опорно-поворотного устройства PTR-405Ex и изменение настроек («масштаб», «фокус») ТВ IP видеокамеры расположенной в гермобоксе ТГБ-4Г Ех.

Управление изделием может осуществляться следующими способами, по отдельности или несколькими одновременно:

• через сеть Ethernet, с помощью прилагаемой утилиты или с помощью цифровой системы видеонаблюдения;
• через интерфейс RS-485 / RS-422, с пульта управления или цифровой системы видеонаблюдения, поддерживающих протоколы PelcoD или PelcoDE;
• через встроенную сетевую IP камеру, при наличии у нее интерфейса RS-485 / RS-422.

Данный способ позволяет управлять системой видеонаблюдения через WEB-интерфейс ТВ камеры или с помощью цифровой системы видеонаблюдения, поддерживающих данный тип камер.

Изделие устанавливается на охраняемых объектах во взрывоопасных зонах 1 и 2 (при классификации по зональному признаку) или взрывоопасных зонах классов В-1, В-1а, В-1г, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1÷Т6 в соответствии с главой 7.3 «Правил устройства электроустановок» без какой-либо дополнительной защиты. Изделие выполнено во взрывонепроницаемых оболочках по ГОСТ Р 51330.1-99 с маркировкой взрывозащиты 1ЕхdIIВТ6Х cо степенью защиты обеспечиваемой оболочками– IP66 и по уровню защиты относится к взрывобезопасному электрооборудованию. Климатическое исполнение изделия соответствует УХЛ1.1 по ГОСТ15150-69.

Изделие соответствует требованиям:

• ГОСТ Р МЭК 60079-0-2011 и ГОСТ Р МЭК 60079-1-2008, что засвидетельствовано СЕРТИФИКАТОМ СООТВЕТСТВИЯ № РОСС RU.AB28.B13967;
• ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99 и ГОСТ 22782.3-77, что засвидетельствовано СЕРТИФИКАТОМ СООТВЕТСТВИЯ № РОСС RU.ГБ04.В01874.

Технические характеристики Тахион КТП-1 Ex(BHZ-1030IP)

• Угол поворота, град.: по горизонтали - без ограничения по вертикали - от плюс 45 до минус 90
• Скорость поворота, град/с, не более: по вертикали - 25 по горизонтали - 40
• Количество предустановок положения - 64
• Протоколы управления - Pelco D, Pelco DE
• Ошибка позиционирования, град, не более - ± 0,5
• Максимальная осевая нагрузка, кг - 20
• Макс момент силы поворотного устройства в гориз-ой плоскости, кГс*м - 0,7
• Макс момент силы поворотного устройства в верт-ой плоскости, кГс*м - 1,2
• Тип интерфейса - Ethernet / RS-485 / RS-422
• Максимальная скорость обмена по интерфейсу RS-485 / RS-422 кб/с -. 9,6
• Количество адресуемых приемников на одной линии передачи, не более, шт - 63
• Макс дистанция управления по линии интерфейса RS-485 / RS-422, м - 1500
• Напряжение питания пост. или перемен. тока частотой 50Гц, В - 24 ± 10 %
• Под-мая скорость связи Ethernet, с функцией Auto-negotiation, Мб/с - 10/100
• Поддерживаемые протоколы Ethernet - IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• Под-ые стандарты интерфейсов при работе по Ethernet - Автополярность, Auto-MDI/MDI-x
• Максимальный ток коммутации «сухих» контактов реле, А - 3,0
• Максимальное напряжение коммутации «сухих» контактов реле, В - 30
• Мощность потребления, Вт, не более - 120

• Датчик изображения (матрица) 1/2.8’’ Sony Progressive CMOS
• Объектив 30x ZOOM, f=4,3-129мм; F1,6-5; автофокус
• Угол обзора по горизонтали 58° (1х) - 2,4° (30х)
• Максимальное разрешение видео (пиксели) 1920 x 1080
• Минимальная освещенность, лк 0,1
• Рабочая температура, °С - -55 ÷ +50
• Относительная влажность воздуха при температуре 25 °С, %, не блее - 98
• Габаритные размеры (глубина, ширина, высота), мм - 420х282х435
• Масса, кг, не более - 17

• Опорно-поворотное устройство PTR-405Ex взрывобезопасное с соединительными кабелями - 1шт
• Коробка соединительная SA141410 взрывобезопасная - 1шт
• Гермобокс ТГБ-4Г Ех в сборе с ТВ камерой, с солнцезащитным козырьком - 1шт
• Комплект крепежных болтов - 1шт
• Паспорт на КТП-1 Ех - 1шт.
• Паспорт на IP камеру - 1шт
• Руководство по эксплуатации ИЮЖК.424314.005-03 РЭ - 1шт
• Сертификат соответствия № РОСС RU.AB28.B13967 - 1шт
• Сертификат соответствия № РОСС RU. ГБ04.В01874 - 1шт
• Упаковочная тара на изделие в сборе - 1шт
• Программа (утилита) - 1 диск
