Себокс СУ-1РГ

Описание Себокс СУ-1РГ

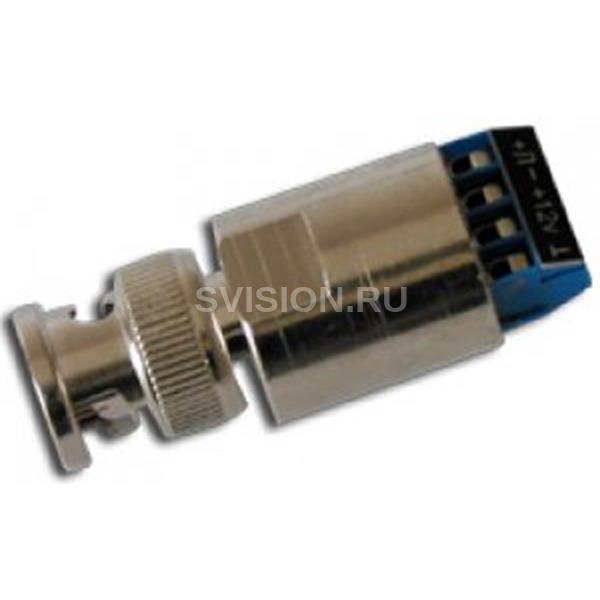

Передатчик видеосигнала по витой паре (симметрирующий усилитель) Себокс СУ-1РГ, предназначен для передачи видеосигнала на большие расстояния по витой паре (UTP, ТПП, и т.п.) и используется совместно с приемником видеосигнала по витой паре типа ДУ-1 (расстояние передачи видеосигнала по кабелю ТПП-0.5 до 1500 м.). Данная модификация видеопередатчика Себокс СУ-1РГ, в корпусе BNC разъёма,предназначена для установки на BNC-разъём видеокамеры.

Для защиты передающего и приемного оборудования от сильных электростатических зарядов наводимых на линии связи (витая пара) грозовыми разрядами, сильными электромагнитными полями, высоковольтными импульсными наводками на выходе передатчика Себокс СУ-1РГ расположен модуль грозозащиты. Защита обеспечивается путем шунтирования наводимых паразитных электростатических зарядов на шину заземления передатчика. В передатчике предусмотрен ручной переключатель выбора усиления передаваемого сигнала (два положения). Передатчик видеосигнала требует обязательного заземления.

Технические характеристики Себокс СУ-1РГ

• Исполнение пластмассовая коробка с кабельными гермовводами
• Количество видеовходов 1
• Количество видеовыходов 1
• Напряжение питания (переменное) 12...15В
• Потребляемый ток: при напряжении питания 12 В - 30 мА
• Максимальный выходной видеосигнал на 4.5В нагрузку 100 Ом (не регулируется)
• Полоса пропускания 0 - 7 Мгц
• Входное сопротивление 75 Ом
• Входной сигнал 1 В
• Габариты длина 43 мм, d=11 мм
• Защита по входу питания от переполюсовки.
