Рубеж ОПОП 1-8 24 В ВЫХОД

Описание Рубеж ОПОП 1-8 24 В ВЫХОД

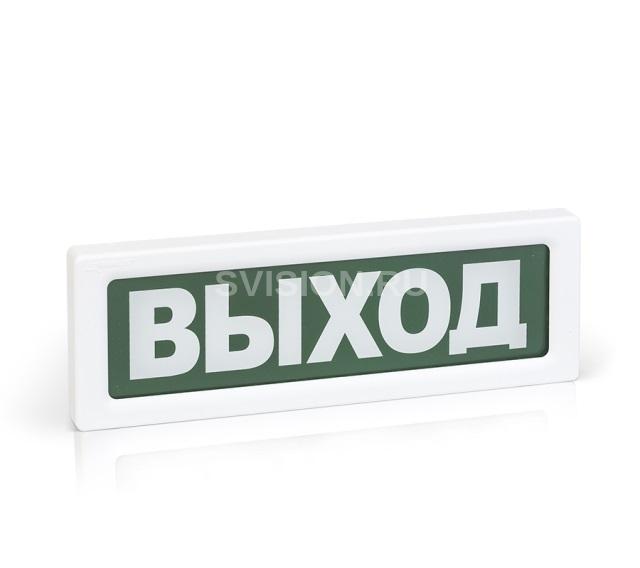

Оповещатель охранно-пожарный световой Рубеж ОПОП 1-8 24 В ВЫХОД предназначен для обозначения и оповещения специализированных зон (вход, выход), а также информирования при наступлении особых ситуаций, таких как включение пожарной сигнализации, включение систем порошкового, газового либо водяного пожаротушения и других. ОПОП 1-8 конструктивно выполнен в пластиковом корпусе, имеющем пластиковый экран и надпись. Внутри корпуса расположена печатная плата с радиоэлементами. Питание осуществляется от внешнего источника 24В. ОПОП 1-8 обладает следующими особенностями:

парные клеммы подключения питания, обеспечивающие удобство подключения приходящей и уходящей на другие оповещатели линии питания;

эргономичный дизайн, удовлетворяющий требованиям любого заказчика, позволяет использовать охранно-пожарное табло ОПОП 1-8 во всех типах помещений, таких как: образовательные учреждения, детские сады, медицинские учреждения, административные здания и сооружения, торговые центры и многие другие;

корпус и экран охранно-пожарного табло ОПОП 1-8 выполнены из ударопрочного полистирола, что обеспечивает удобство при транспортировке и монтаже на объекте;

на корпусе охранно-пожарного табло ОПОП 1-8 имеются специальные риски, обеспечивающие удобства для разметки в стене монтажных отверстий;

корпус охранно-пожарного табло ОПОП 1-8 позволяет скрыть дополнительный запас провода в имеющихся углублениях;

низкий ток потребления охранно-пожарного табло ОПОП 1-8 дает возможность существенно снизить затраты на электроэнергию, а так же затраты на мощность используемых источников питания;

благодаря наличию собственного производства компания «Рубеж» может поставлять охранно-пожарное табло ОПОП 1-8 с надписью и фоном любого варианта исполнения. Схема подключения оповещателя ОПОП 1-8 в линию питания Варианты исполнения ОПОП 1-8: ОбозначениеЦветНаименование Р21.121.001.000зелёныйВЫХОД 01красныйПОЖАР 02зелёныйВХОД 03красныйПОРОШОК УХОДИ 04красныйПОРОШОК НЕ ВХОДИ 05красныйАВТОМАТИКА ОТКЛЮЧЕНА 06красныйАВТОМАТИКА ВКЛЮЧЕНА 07зелёныйБегущий человек+ стрелка вправо 08зелёныйБегущий человек+стрелка влево 09зелёныйБегущий человек+ лестница вниз влево 10зелёныйБегущий человек+ лестница вниз вправо 11зелёныйБегущий человек+ лестница вверх влево 12зелёныйБегущий человек+ лестница вверх вправо 13красныйАЭРОЗОЛЬ НЕ ВХОДИ 14красныйАЭРОЗОЛЬ УХОДИ 15зелёныйЗАПАСНЫЙ ВЫХОД 16зелёныйСтрелка влево 17зелёныйСтрелка вправо 18зелёныйЭВАКУАЦИОННЫЙ ВЫХОД 19красныйГАЗ НЕ ВХОДИ 20красныйГАЗ УХОДИ 21красныйt НИЖЕ -40⁰ 22красныйГОЛОЛЕД 23зелёныйСЕГОДНЯ 24красныйСНЕГОПАД 25красныйТУМАН 26зелёныйШЫГУ 27красныйТРЕВОГА 28зелёныйСЛУЖЕБНЫЙ ВХОД 29зелёныйАВАРИЙНЫЙ ВЫХОД 30зелёныйВХОДИТЕ 31красныйНЕ ВХОДИТЬ 32красныйПОЖАР НЕ ВХОДИ 33красныйПОЖАР УХОДИ 34зелёныйВЫЕЗД 35красныйГАЗ (ПОРОШОК) УХОДИ 36красныйГАЗ (ПОРОШОК) НЕ ВХОДИ 37красныйПОЖАР АБП ПТОЛ 38красныйПОЖАР ЦЕХ 39зелёныйРАБОТА 40красныйАВАРИЯ 41зелёныйВХОДИТЕ 42красныйЗАГАЗОВАНО 43красныйВХОД ЗАПРЕЩЕН 44зелёныйВХОД РАЗРЕШЕН 45зелёныйЗДЕСЬ МОЖНО ВЫЗВАТЬ МИЛИЦИЮ 46красныйПЕНА УХОДИ 47красныйПЕНА НЕ ВХОДИ 48зелёныйП Г 49зелёныйБегущий человек+ стрелка вверх 50красныйНЕИСПРАВНОСТЬ 51зелёныйEXIT 52зелёныйКОРИДОР НА ОХРАНЕ 53зелёныйРЕЗЕРВ 1 ПУСК 54зелёныйРЕЗЕРВ 2 ПУСК 55зелёныйРАВНИНА ОТКЛЮЧЕНА 56красныйГОРЯТ БАКТЕРИЦИДНЫЕ ЛАМПЫ 57красныйПАР НЕ ВХОДИ 58зелёныйКЛАПАН ЗАКРЫТ 59зелёныйП К 60зелёныйВЪЕЗД 61красныйНАСОСНАЯ СТАНЦИЯ 62красныйОТКАЗ ПУСКА ПОЖАРНЫХ НАСОСОВ 63зелёныйПОЖАРНЫЕ НАСОСЫ ЗАПУЩЕНЫ 64красныйГАЗ УХОДИ ГАЗ КЕТIП КАЛ 65красныйСТАНЦИЯ ПОЖАРОТУШЕНИЯ 66красныйСТОП ПОГАСИТЬ МОТОР! ПОКИНУТЬ ГАРАЖ! 67красныйГАЗ ПОГАСИТЬ МОТОР! ПОКИНУТЬ ГАРАЖ! 68зелёныйВЫХОД + стрелка влево 69зелёныйВЫХОД + стрелка вправо 70зелёныйВЫХОД + стрелка влеко, вправо 71красныйНЕ ВХОДИТЬ, ИДЕТ КВАРЦЕВАНИЕ 72зелёныйПожарный кран + стрелка влево 73зелёныйПожарный кран + стрелка вправо 74зелёныйБегущий человек+ сьрелка вправо вверх 75зелёныйБегущий человек+ стрелка вправо вниз 76красныйНЕ ВХОДИТЬ! Идет облучение ультрафиолетом 77по требованию заказчикаЭкран без надписей 78красныйПОДКЛЮЧЕНИЕ ПОЖАРНОЙ ТЕХНИКИ 79красныйПУСК НАСОСОВ 80красныйКОМНАТА ДЛЯ ХРАНЕНИЯ ОРУЖИЯ ВСКРЫТА 81красныйТИХО! ИДЕТ СУДЕБНОЕ ЗАСЕДАНИЕ 82красныйНАСОСНАЯ СТАНЦИЯ ПОЖАРОТУШЕНИЯ 83зелёныйБАРОМАДГОХ-EXIT 84зелёныйВНИМАНИЕ 85зелёныйРАБОТА УСТАНОВКИ 86зелёныйАВТОМАТИКА ОТКЛЮЧЕНА 87зелёныйБАРОМАДГОХ 88красныйӨРТ (надпись на кыргызском языке) 89зелёныйСУХТОР 90красныйPANOU IEŞIRE 91красныйAUTOMATIZARE CONECTATA 92красныйGAZ EVACUARE 93красныйGAZ NU INTRA 94зелёныйIEŞIRE 95красныйINCENDIU 96красныйPULBERE EVACUARE 97красныйPULBERE NU INTRA 98красныйAUTOMATIZARE DECONECTATA 99зелёныйЧЕЛОВЕК В КАМЕРЕ 100зелёныйВЫХОД+ бегущий человек вправо 101зелёныйЧЫГУУ 102красныйкомната хранения оружия ВСКРЫТА 103зелёныйБегущий человек+ стрелка вниз 104зелёныйЗОНА БЕЗОПАСНОСТИ 105красныйВЪЕЗД ЗАПРЕЩЕН! ОПАСНОСТЬ ОТРАВЛЕНИЯ 106красныйИТП 107зелёныйВЫХОД для посольства ФРГ 108красныйОПЕРАЦИЯ 109зелёныйОБДУВ 110красныйШЛЮЗ ЗАНЯТ 111зелёныйШЫГУ ВЫХОД 112зелёныйCHIKISH 113зелёныйҪIXIŞ 114зелёныйҪYKALGA 115красныйFIRE 116зелёныйШЫГУ + стрелка влево 117зелёныйШЫГУ + стрелка вправо 118красныйАВАРИЙНАЯ СИТУАЦИЯ 119красныйАВАРИЯ ЗАДВИЖКИ 120красныйАВАРИЯ ПОЖАРНОГО НАСОСА 121красныйАВТОМАТИКА ОТКЛЮЧЕНА В ПОДПОЛЬЕ 122красныйАВАРИЙНЫЙ ВЫХОД 123красныйАВАРИЯ НАСОСА 124красныйАВАРИЯ ПИТАНИЯ 125красныйАВТОПУСК ВКЛЮЧЕН 126зелёныйБезопасная зона для МГН 127зелёныйБЕЗОПАСНАЯ ЗОНА 128зелёныйБезопасная зона МГН 129зелёныйБегущий человек прямо (направо) 130зелёныйБегущий челлвек вправо в дверном проёме 131красныйВЫКЛЮЧИТЬ МОТОР! ПОКИНУТЬ ПОМЕЩЕНИЕ 132красныйДЛЯ ПОЖАРНЫХ МАШИН- ЗАВЕСЫ 133красныйБлокировки включены 134зелёныйБлокировки выключены 135красныйБДМ отм. 0.0 136красныйБДМ отм. 4.8 137зелёныйВлево зона безопасности МГН 138зелёныйВправо зона безопасности МГН 139красныйВОДА НЕ ВХОДИ 140красныйВОДА УХОДИ 141красныйВХОД ЗАПРЕЩЕН! ОПАСНОСТЬ ОТРАВЛЕНИЯ 142жёлтыйВХОД (черная)* 143белыйВЫЗОВ (красная)* 144красныйВЫЗОВ 145зелёныйВЫХОД + стрелка влево (на армянском языке) 146зелёныйВЫХОД + стрелка вправо (на армянском языке) 147зелёныйВЫХОД + лестница +стрелка вверх (на армянском языке) 148зелёныйВЫХОД + лестница + стрелка вниз ( на армянском языке) 149зелёныйВЫХОД (на армянском языке) 150зелёныйВЫХОД + стрелка вниз 151красныйВЫХОД + стрелка влево 152красныйВЫХОД + стрелка вправо 153зелёныйВыход для МГН 154зелёныйВЫХОД НА КРЫШУ 155жёлтыйВЫХОД (черная)* 156зелёныйВЫХОД. МГН 157зелёныйВЫХОД/ EXIT 158красныйВОДОРОД! НЕ ВХОДИТЬ! 159красныйГаз -Не входить! 160красныйГаз- Уходи! 161красныйГАЗ 162красныйГАЗ! НЕ ВХОДИ! 163красныйГАЗ!УХОДИ! 164красныйДЛЯ ПОЖАРНЫХ МАШИН 165зелёныйДЛЯ ПОЖАРНЫХ МАШИН 166красныйДИСТАНЦИОННЫЙ РЕЖИМ 167красныйЗАГАЗОВАННОСТЬ ПОРОГ 1 168жёлтыйЗАГАЗОВАННОСТЬ ПОРОГ 1 (черная)* 169красныйЗАГАЗОВАННОСТЬ ПОРОГ 2 170красныйЗАГАЗОВАННОСТЬ ПОРОГ 2 (черная)* 171красныйЗАГАЗОВАННОСТЬ 172красныйЗАРАЖЕНИЕ 173чёрныйЗАГАЗОВАНО! 10% (желтая)* 174белыйЗАГАЗОВАНО! 20% (красная)* 175белыйЗАГАЗОВАНО! 50% (красная)* 176зелёныйЗОНА БЕЗОПАСНОСТИ для ММНГ 177зелёныйЗона безопасности МГН 178красныйЗОНА БЕЗОПАСНОСТИ 179зелёныйИнвалид 180красныйПК 181зелёныйЛИФТ 182зелёныйМЕДИЦИНСКИЙ КАБИНЕТ 183зелёныйМашина стрелка влево 184зелёныйМашина стрелка вправо 185красныйКонтроллер ПАЗ. Управление 186зелёныйМЕСТО СБОРА + 3 человека 187зелёныйМЕСТО СБОРА ПРИ ЭВАКУАЦИИ 188красныйМКС Мегафон ПОЖАР 189красныйНАСОСНАЯ СТАНЦИЯ + стрелка вправо 190красныйНЕ ВХОДИТЬ! Производятся измерения 191красныйНЕ РАБОТАЕТ 192зелёныйНЕИСПРАВНОСТЬ 193зелёныйТОЧКА СБОРА 194красныйНУЖНА ПОМОЩЬ 195синийНЕ ВХОДИТЬ! идет облучение ультрафиолетом 196красныйНЕ ВХОДИТЬ! идет облучение уф 197зелёныйНЕ ВХОДИТЬ! идет облучение уф 198красныйНЕ ВХОДИТЬ! идет облучение 199красныйНАСОСНАЯ ПОЖАРОТУШЕНИЯ 200зелёныйНАСОСНАЯ СТАНЦИЯ + лестница вниз вправо 201зелёныйНАСОСНАЯ СТАНЦИЯ 202зелёныйНАСОСЫ ВКЛЮЧЕНЫ 203красныйНИЗКАЯ ТЕМПЕРАТУРА 204красныйОсновной контроллер. Управление 205красныйОборудовано системой АПТ 206красныйОСТОРОЖНО УЛЬТРАФИОЛЕТ 207красныйОСТОРОЖНО! Ведутся работы 208красныйОПРОБЫВАНИЕ 209красныйОСТОРОЖНО ГАЗ 210красныйПОДКЛЮЧЕНИЕ ПОЖАРНЫХ МАШИН 211красныйПОЖАР В АВТОСТОЯНКЕ 212красныйПОЖАР В ЖИЛОЙ ЧАСТИ 213красныйПОЖАР В ОФИСНОЙ ЧАСТИ 214красныйПОЖАР В ПОДПОЛЬЕ 215красныйПОЖАР В СТОЛОВОЙ 216красныйПОЖАР В ТЕХПОДПОЛЬЕ 217красныйПОЖАР ШЛЕЙФ №1 218красныйПОЖАР ШЛЕЙФ №2 219красныйПОЖАР ШЛЕЙФ №3 220красныйПОЖАРНАЯ ТЕХНИКА 221зелёныйПОЖАРНЫЕ ПАТРУБКИ 222зелёныйПОЖАРНЫЙ ВЫХОД 223красныйПОЖАРНЫЙ ГИДРАНТ 224зелёныйПожарный кран+ПК 225красныйПОЖАРНЫЙ КРАН 226зелёныйПОЖАРОБЕЗОПАСНАЯ ЗОНА+ стрелка влево 227зелёныйПОЖАРОБЕЗОПАСНАЯ ЗОНА+ стрелка вправо 228зелёныйПОЖАРОБЕЗОПАСНАЯ ЗОНА 229красныйПОЖАРОБЕЗОПАСНАЯ ЗОНА 230красныйПОКИНУТЬ ПОМЕЩЕНИЯ! ОПАСНОСТЬ ОТРАВЛЕНИЯ! 231белыйПК (красная)* 232красныйПОЖАРНАЯ НАСОСНАЯ 233зелёныйПОЖАРНЫЙ ГИДРАНТ 234красныйПУНКТ МЕДИЦИНСКОЙ ПОМОЩИ 235красныйРАБОТА ЗАДВИЖКИ 236красныйРАБОТА ПОЖАРНОГО НАСОСА 237зелёныйРЕНТГЕН 238зелёныйС Днём рождения, Оксана! 239зелёныйС Днём рождения, Таня! 240зелёныйСтрелка вниз 241зелёныйСтрелка вверх 242зелёныйСтрелка вправо-влево 243красныйСИСТЕМА ВЕНТИЛЯЦИИ НЕИСПРАВНА! 244красныйСОДЕРЖАНИЕ АММИАКА ВЫСОКОЕ 245красныйСОДЕРЖАНИЕ ХЛОРА ВЫСОКОЕ 246красныйТСХ 247красныйХЛОР! НЕ ВХОДИТЬ! 248красныйЧЕЛОВЕК В КАМЕРЕ 249красныйЧРЕЗВЫЧАЙНАЯ СИТУАЦИЯ 250красныйШКАФ ПОЖАРНЫЙ 251красныйУХОДИ 252зелёныйЭКСТРЕННАЯ СВЯЗЬ 253красныйЭКСТРЕННАЯ СВЯЗЬ 254красныйПожар ГПУ1 255красныйПожар ГПУ2 256красныйПожар ГПУ3 257красныйПожар ИТП 258красныйПожар КТХМ 259красныйШКАФ ПОЖАРОТУШЕНИЯ 260красныйВЕНТИЛЯТОР ВКЛЮЧЕН 261красныйПОДКЛЮЧЕНИЕ ПОЖАРНОЙ СТАНЦИИ

Технические характеристики Рубеж ОПОП 1-8 24 В ВЫХОД

• Напряжение питания: 24 В DC
• Ток потребления: не более 20 мА
• Габаритные размеры: 300x100х20 мм
• Степень защиты оболочки извещателя: IP 41
• Масса: 250 г
• Диапазон рабочих температур: от -40 до +55 °С
