Тахион УЗЛ-ЕП исп.1

Описание Тахион УЗЛ-ЕП исп.1

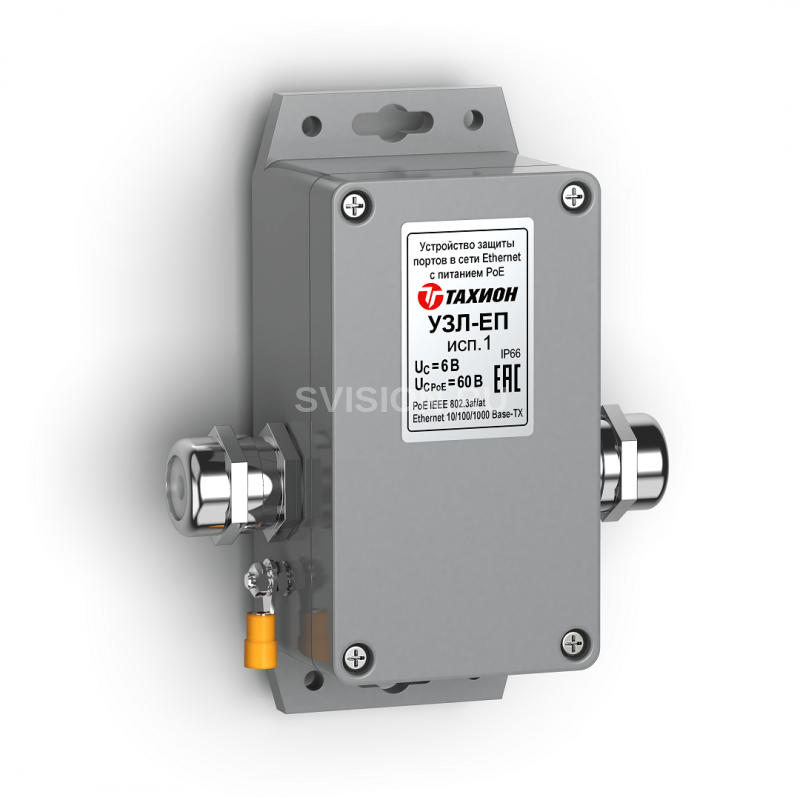

Устройство защиты УЗЛ-ЕП исп.1 предназначено для защиты от импульсных перенапряжений портов локальной сети Ethernet 10 Base-T/100 Base-TX/1000 Base-T, в том числе, использующих технологию PoE стандартов IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1).

Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.

Степень защиты IP66 в соответствии с ГОСТ 14254. Конструктивно УЗЛ-ЕП исп.1 выполнено в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях. Климатическое исполнение соответствует УХЛ 1, 5 ГОСТ 15150.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

СХЕМА:

УЗЛ-ЕП исп.1 устанавливается в непосредственной близости от защищаемого оборудования и обязательно должно быть заземлено.

Технические характеристики Тахион УЗЛ-ЕП исп.1

Характеристики Линия данных Линия питания Защищаемые пары (контакты RJ-45) (1-2), (3-6), (4-5) и (7-8) (1,2-3,6) и (4,5-7,8) Макс. длительное рабочее напряжение UС 6 В DC 60 В DC Номинальный рабочий ток IN 600 мА 600+600=1200 мА Номинальный ток разряда (8/20 мкс) In nЛиния-линия С1 / линия-земля С2 100 А / 2 кА 100 А / 2 кА Уровень напряжения защиты UP при In Линия-линия / линия-земля, не более 20 В / 550 В 120 В / 550 В Уровень напряжения защиты UP при 1кВ/мкс: Линия-линия / линия-земля, не более 15 В / 550 В 90 В / 550 В Время срабатывания Ta Линия-линия / линия-земля <10 нс / <100 нс <10 нс / <100 нс Вносимое затухание <2 дБ (<250МГц) – Диапазон рабочих температур -55°С ¸ +85°С Тип подключения (Вход-Выход) RJ45- RJ45 Сечение заземляющего провода, не более 2,5 мм2 Вес в упаковке 90 г Категория испытаний по МЭК 61643-21 С1, С2
