Эридан ИПП-07еа-RS-329/330-1-Н ("Гелиос - ИК/УФ" RS-Н)

Описание Эридан ИПП-07еа-RS-329/330-1-Н ("Гелиос - ИК/УФ" RS-Н)

.

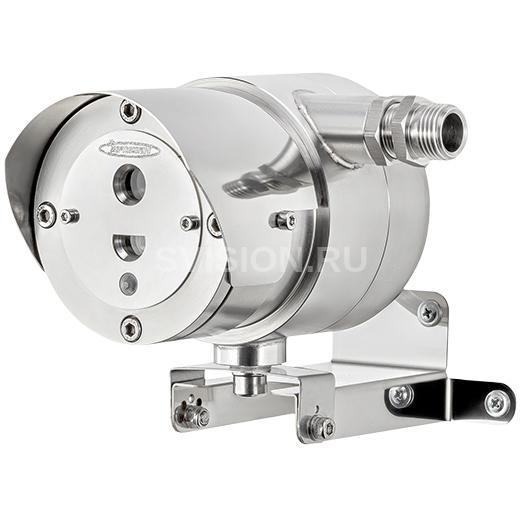

Эридан ИПП-07еа-RS-329/330-1-Н ("Гелиос - ИК/УФ" RS-Н) - извещатель пламени пожарный взрывозащищенный 1Exd IICT6Gb Х. Материал корпуса - нержавеющая сталь.

ИПП-07еа-RS-329/330 «Гелиос - ИК/УФ» Извещатель пламени пожарный взрывозащищенный многодиапазонный

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сообщения при обнаружении возгораний.

Извещатель пламени взрывозащищенный предназначен для выдачи извещения ПОЖАР на прибор приемно-контрольный, при обнаружении возгораний углеводородных материалов в поле зрения извещателя, сопровождающихся появлением открытого пламени. В качестве чувствительных элементов извещателя использованы приемники инфракрасного (ИК) и ультрафиолетового (УФ) излучения. Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств

ВНИМАНИЕ!  Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.

Отличительные особенности:

• наличие программы конфигурации
• постоянное самотестирование встроенным источником тестового излучения
• возможность работы в жестких климатических условиях от -60°С до +55°С
• возможность точной настройки извещателя непосредственно на объекте
• извещатель поддерживает работу по протоколу Modbus RTU
• наличие двух реле ("сухие контакты"), подключение в шлейф ПС, как на размыкание цепи, так и на замыкание
• автоматический подогрев оптики
• возможность проверки извещателя во взрывоопасной зоне без демонтажа, для этого используйте взрывозащищенный тестовый фонарь

Конструкция:

• неокисляющиеся пружинные клеммы WAGO
• выпускается в корпусе из алюминиевого сплава или нержавеющей стали
• кронштейн и козырек в комплекте
• увеличенное пространство для коммутации

Ключевые характеристики:

• высокая пылевлагонепроницаемость IP66 и IP67
• угол обзора 90°
• дальность обнаружения тестовых очагов ТП-5, ТП-6  не менее 25 метров
• работа при фоновом освещении 2500 лк
• контролирует в двух диапазонах: инфракрасного (ИК) и ультрафиолетового (УФ) излучения
• содержит двухцветный (зеленый/красный) светодиодный индикатор режимов работы

Извещатель "Гелиос - ИК/УФ" внесен в номенклатурный Справочник МТР ПАО «Газпром» и имеет сертификат Интергазсерт.



Варианты кабельных вводов (приобретается отдельно):

Внешний вид Обозначение Расшифровка ШТ1/2"/ ШТ1/2"-Н Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ3/4"/ ШТ3/4"-Н Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ1"/ ШТ1"-Н Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ20/ ШТ20-Н Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ25/ ШТ25-Н Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБ12/ КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБ17/ КВБ17-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ14/ КВБУ14-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ18/ КВБУ18-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ22/ КВБУ22-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБМ20/ КВБМ20-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБМ25/ КВБМ25-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ15/ КВМ15-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ20/ КВМ20-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ25/ КВМ25-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВО10/ КВО10-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВО14/ КВО14-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ЗГ/ ЗГ-Н Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ОЭ**/ ОЭ-Н Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).

**в соответствии с п.13.15.20 СП 5.13130.2009:

При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)

Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.

Электрические характеристики ОЭ:

• напряжение в шлейфе, В, 8-28
• максимальный ток потребления, мкА, 50

Технические характеристики Эридан ИПП-07еа-RS-329/330-1-Н ("Гелиос - ИК/УФ" RS-Н)

маркировка взрывозащиты РВ Ex db I Mb 1Ex db IIC T6 Gb Ex tb IIIС Т850C Db напряжение питания, В 10,8-28 ток, потребляемый извещателем, не более, мА в дежурном режиме 20 в режиме срабатывания 30 во всех режимах при опросе 50 при включенном подогреве 200 условия эксплуатации, °С от -60 до +55 cтепень защиты оболочки IP66 и IP67 угол обзора извещателя составляет не менее, ° 90° дальность обнаружения тестовых очагов ТП-5, ТП-6, м, не менее 25 Сохранение работоспособности при фоновой освещённости, не более, лк от электролюминесцентных источников 2500 от ламп накаливания 250 видимый диапазон спектра 80000 Время срабатывания, не более, с УФ канал - 4 ИК канал - 10 габаритные размеры, не более, мм 146 х 105 х 110 масса, не более, кг 1,6 срок службы, не менее, лет 10 гарантийный срок, лет 5



Чувствительность извещателя «Гелиос - ИК/УФ» RS

Изменение расстояния, при котором обеспечивается устойчивое срабатывание от воздействия излучения при изменении направления оптической оси в телесном угле α к направлению на источник излучения 0° ±15° ±30° ±45° 100% 96% 86% 71%
