Эридан ВС-07е-Ех-ЗИ-230VAC

Описание Эридан ВС-07е-Ех-ЗИ-230VAC

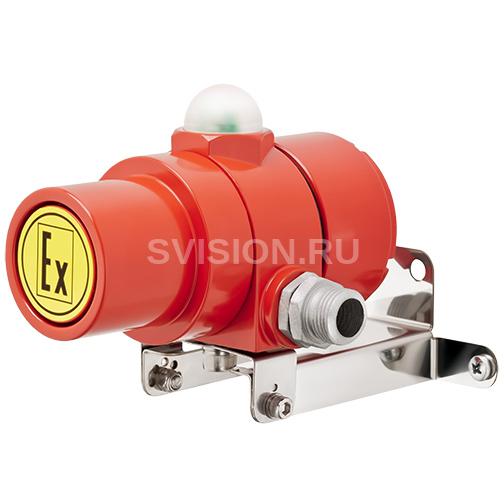

Эридан ВС-07е-Ех-ЗИ-230VAC - оповещатель пожарный взрывозащищенный звуковой со световой индикацией (светозвуковой). Напряжение питания 230В.

ВС-07е-Ех-ЗИ Оповещатель пожарный взрывозащищенный звуковой со световой индикацией (светозвуковой)

Оповещатель ВС-07е-Ех-ЗИ  предназначен для подачи звукового и светового сигналов в системах пожарной и охранной сигнализации, при совместной работе с любыми приемно-контрольными устройствами.

Оповещатель ВС-07е-Ех-ЗИ применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах.

Отличительные особенности:

• эксплуатация в жестких климатических условиях - от -60...+70°С
• предусмотрена возможность контроля цепи питания напряжением обратным питающему
• цвет свечения выбирается потребителем из ряда:
  • дежурный режим (только для оповещателей с питанием 24 В) - красный (К), желтый (Ж), зелёный (З) или синий (С)
  • аварийный режим - красный (К), желтый (Ж)
  • при запросе укажите (цвет дежурного / аварийного  режимов).
• - возможен выбор между мигающим свечением световой функции и постоянным
• - возможно изменение характера звучания — 2 режима
• - подключение в адресные системы пожарной сигнализации при помощи адресных меток или расширителей

Ключевые характеристики:

• выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
• высокая коррозионная стойкость и пылевлагонепроницаемость IP66
• виброустойчивость (заливка компаундом)

Варианты кабельных вводов (приобретается отдельно):

Внешний вид Обозначение Расшифровка ШТ1/2"/ ШТ1/2"-Н Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ3/4"/ ШТ3/4"-Н Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ1"/ ШТ1"-Н Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ20/ ШТ20-Н Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ25/ ШТ25-Н Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБ12/ КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБ17/ КВБ17-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ14/ КВБУ14-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ18/ КВБУ18-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ22/ КВБУ22-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБМ20/ КВБМ20-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБМ25/ КВБМ25-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ15/ КВМ15-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ20/ КВМ20-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ25/ КВМ25-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВО10/ КВО10-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВО14/ КВО14-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ЗГ/ ЗГ-Н Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)



Технические характеристики Эридан ВС-07е-Ех-ЗИ-230VAC

маркировка взрывозащиты 1Ех db IIС T6 Gb Х / Ex tb IIIС Т80°C Db Х напряжение питания*, В 24 (12-28) VDC / 230 (100-245) VAC потребляемый ток при напряжении 12VDC / 24 VDC / 230 VAC, не более, мА 90 / 120 / 15 звуковое давление на расстоянии (1,00±0,05) м, не менее, дБ 100, 105 (опционально) тип звукового сигнала – сирена. диапазон частот генерируемого звукового сигнала, кГц 1,0 – 4,5 частота мигания световой функции**, Гц 0,5 - 2 cтепень защиты оболочки, IP 66 температура эксплуатации, °С - 60... +70 допускаемая продолжительность непрерывной работы в режиме подачи звукового сигнала, не более, час 3 габаритные размеры корпуса оповещателя, без кабельных вводов и кронштейна, не более, мм 95 x 85 x 135 масса оповещателя (без кронштейна и кабельных вводов), не более, кг 1,5 срок службы, не менее, лет 10 гарантийный срок, лет 5
