Эридан ИПП-07е-И2-330-1/2 ("Гелиос - 2 ИК" И2)

Описание Эридан ИПП-07е-И2-330-1/2 ("Гелиос - 2 ИК" И2)

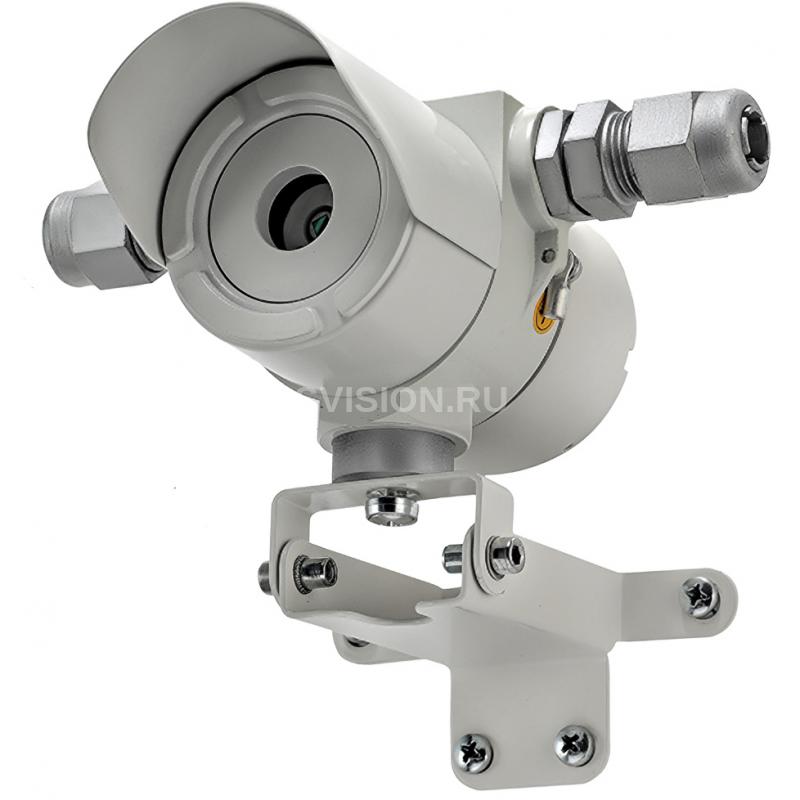

Эридан ИПП-07е-И2-330-1/2 ("Гелиос - 2 ИК" И2) - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне. Извещатель способен работать в условиях прямой солнечной засветки до 70000 лк.

"Гелиос-2 ИК"  Извещатель пламени пожарный взрывозащищенный

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сообщения при обнаружении возгораний.

Извещатель пламени взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

ВНИМАНИЕ!  Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.

Отличительные особенности:

• возможность работы в жестких климатических условиях от -60°С до +55°С
• подключение, как на размыкание цепи, так и на замыкание
• наличие функции контроля загрязненности смотрового окна
• подключение в адресные системы пожарной сигнализации
• возможность проверки извещателя во взрывоопасной зоне без демонтажа, для этого используйте взрывозащищенный тестовый фонарь

Извещатель пламени может выпускаться в следующих исполнениях:

• "Гелиос-2 ИК" И1 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне.
• "Гелиос-2 ИК" И2 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне. Извещатель способен работать в условиях прямой солнечной засветки до 70000 лк.
• "Гелиос-2 ИК" И3 - многодиапазонный извещатель пламени для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне. Извещатель способен работать при наличии в поле его зрения нагретых объектов с температурой поверхности до 250°С

Конструкция:

• виброустойчивость (заливка компаундом)
• неокисляющиеся пружинные клеммы WAGO
• выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
• отсутствие механических контактов

Ключевые характеристики:

• высокая пылевлагонепроницаемость IP66, IР67
• контролирует в двух диапазонах ИК-спектра наличие излучения пламени
• для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при срабатывании извещателя цвет зеленого пульсирующего сигнала меняется на красный

Извещатель "Гелиос - 2 ИК" внесен в номенклатурный Справочник МТР ПАО «Газпром» и имеет сертификат Интергазсерт. Коды МТР Газпром для продукции АО Эридан Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ Имеет свидетельство о типовом одобрении Российского Речного Регистра



Варианты кабельных вводов (приобретается отдельно):

Внешний вид Обозначение Расшифровка ШТ1/2"/ ШТ1/2"-Н Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ3/4"/ ШТ3/4"-Н Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ1"/ ШТ1"-Н Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ20/ ШТ20-Н Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ25/ ШТ25-Н Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБ12/ КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБ17/ КВБ17-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ14/ КВБУ14-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ18/ КВБУ18-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ22/ КВБУ22-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБМ20/ КВБМ20-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБМ25/ КВБМ25-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ15/ КВМ15-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ20/ КВМ20-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ25/ КВМ25-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВО10/ КВО10-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВО14/ КВО14-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ЗГ/ ЗГ-Н Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ОЭ**/ ОЭ-Н Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).

**в соответствии с п.13.15.20 СП 5.13130.2009:

При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)

Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.

Электрические характеристики ОЭ:

• напряжение в шлейфе, В, 8-28
• максимальный ток потребления, мкА, 50

Технические характеристики Эридан ИПП-07е-И2-330-1/2 ("Гелиос - 2 ИК" И2)

маркировка взрывозащиты 1Ex db IICT6 Gb Ex tb IIIС Т850C Db напряжение питания, В 8-28 ток, потребляемый извещателем в дежурном режиме – не более 110 мкА в режиме «Пожар» (на размыкание) - не более 250 мкА условия эксплуатации, °С от -60 до +55 cтепень защиты оболочки IP66 / IР67 угол обзора извещателя составляет не менее, ° 70° габаритные размеры извещателя (с козырьком, без кронштейна и кабельных вводов) 87х81х144 масса (без кронштейна и кабельных вводов), не более, кг 0,5 срок службы, не менее, лет 10 гарантийный срок, лет 5



Чувствительность извещателя* "Гелиос - 2 ИК"

Тестовый очаг Чувствительность, метров / Класс по ГОСТ Р 53325 По порогу 1 По порогу 2 По порогу 3 ТП-5 25 / 1 17 / 2 12 / 3 ТП-6 17 / 2 12 / 3 8 / 4

*Чувствительность извещателя – расстояние, при котором обеспечивается переход извещателя в режим “Пожар” от воздействия излучения тестовых очагов по ГОСТ Р 53325 за время не более 3 секунд.
