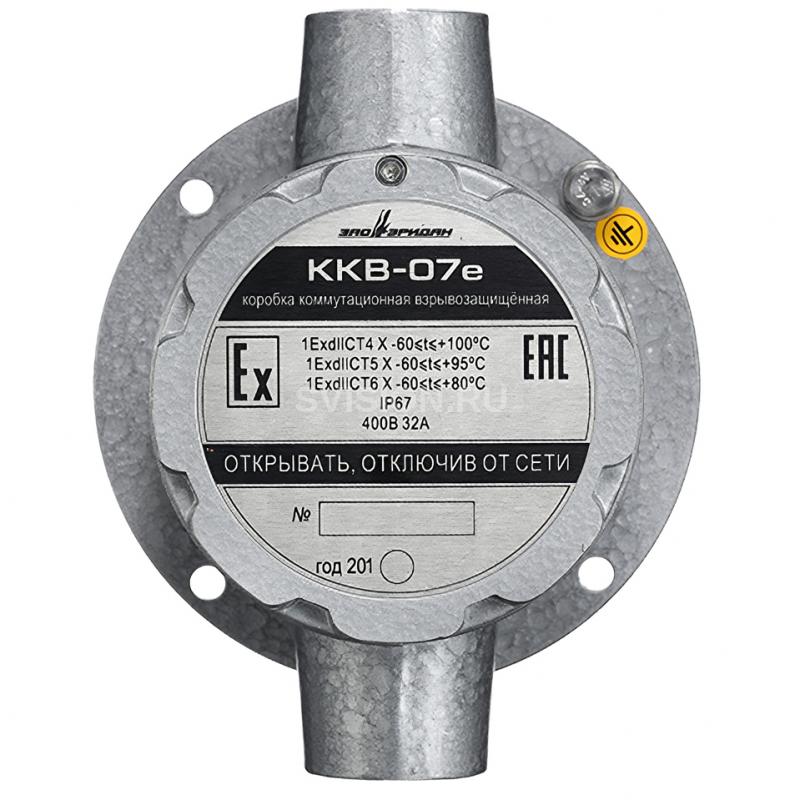

Эридан ККВ-07е-Ех-А-Р1-П-БК1 - коробка коммутационная взрывозащищенная проходная.

ККВ-07е-Ех-А-Р1-П взрывозащищенная коммутационная коробка проходная

Предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

Взрывозащищенные коммутационные коробки ККВ-07е; выпускаются в следующих вариантах:

• ККВ-07е-Ех-А-Р1-П — коробка коммутационная взрывозащищенная проходная;
• ККВ-07е-Ех-А-Р1-У — коробка коммутационная взрывозащищенная угловая;
• ККВ-07е-Ех-А-Р1-Т — коробка коммутационная взрывозащищенная тройниковая;
• ККВ-07е-Ех-А-Р1-К — коробка коммутационная взрывозащищенная крестообразная;

Отличительные особенности:

• маркировка взрывозащиты 1Еx db IIC T4..Т6 Gb X / Ex tb IIIС Т80°C..T100°C Db Х
• герметичный взрывозащищенный корпус IP67
• температура эксплуатации от - 60°С до +100°С
• полезный внутренний объем 200 см³
• может использоваться для взрывозащиты адресных меток помещаемых внутрь

Коммутационная коробка ККВ-07е внесен в номенклатурный Справочник МТР ПАО «Газпром». Коды МТР Газпром для продукции АО Эридан



Варианты кабельных вводов (приобретается отдельно):

Внешний вид Обозначение Расшифровка ШТ1/2"/ ШТ1/2"-Н Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ3/4"/ ШТ3/4"-Н Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ1"/ ШТ1"-Н Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ20/ ШТ20-Н Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ШТ25/ ШТ25-Н Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБ12/ КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБ17/ КВБ17-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ14/ КВБУ14-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ18/ КВБУ18-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБУ22/ КВБУ22-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБМ20/ КВБМ20-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВБМ25/ КВБМ25-Н Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ15/ КВМ15-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ20/ КВМ20-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВМ25/ КВМ25-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВО10/ КВО10-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) КВО14/ КВО14-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) ЗГ/ ЗГ-Н Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)



Технические характеристики Эридан ККВ-07е-Ех-А-Р1-П-БК1 проходная

Технические характеристики

Ех-маркировка для взрывоопасных пылевых сред Ex tb IIIС Т80°C..T100​°C Db Х Ех-маркировка для взрывоопасных газовых сред 1Еx db IIC T4..Т6 Gb X Сечение зажимаемых проводов, мм² 0,08 - 2,5 Коммутируемый ток, А, не более 32 Напряжение, В, не более 400 Температура эксплуатации коробок,°С от - 60 до + 100 Масса, кг, не более 2,0 Назначенный срок службы, лет, не менее 10



Размеры коробок

Исполнение коробки С кабельными вводами Со штуцерами L1, мм L2, мм L1, мм L2, мм ККВ-07е-Ех-А-Р1-П 250 120 208 120 ККВ-07е-Ех-А-Р1-У 185 185 164 164 ККВ-07е-Ех-А-Р1-Т 250 185 208 164 ККВ-07е-Ех-А-Р1-К 250 250 208 208



Комплектация коробок

Наименование Количество на изделие Примечание ККВ-07е-Ех-А-Р1-П ККВ-07е-Ех-А-Р1-У ККВ-07е-Ех-А-Р1-Т ККВ-07е-Ех-А-Р1-К коробка 1 1 1 1   соединительные клеммы WAGO         По заказу на 2 проводника 5 5 * * на 3 проводника * * 5 * на 5 проводников * * * 5 клеммный ключ WAGO 1 1 1 1 для ККВ-07-е-А кольцо уплотнительное d8мм для кабелей Ø6-8 мм d10мм для кабелей Ø8-10 мм 2 2 2 2 3 3 4 4   спец. ключ для крышки 1 1 1 1 На упаковку ключ шестигранный 1 1 1 1   дюбель, саморез 3 3 3 3
