ИВС-сигналспецавтоматика УШК-04

Описание ИВС-сигналспецавтоматика УШК-04

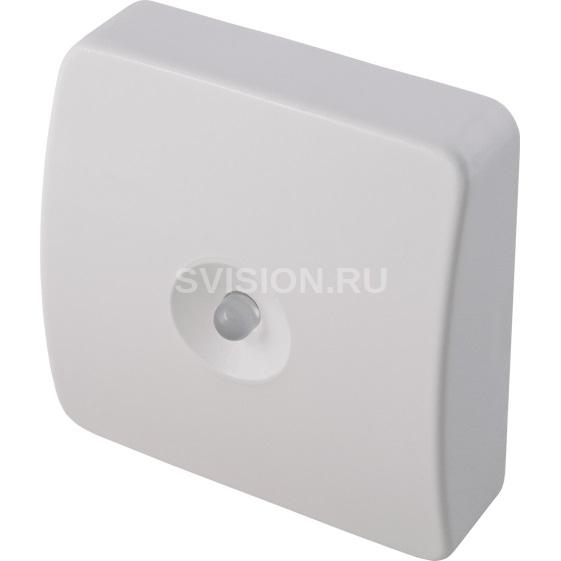

Устройства ИВС-сигналспецавтоматика УШК-04 предназначено для применения в четырехпроводных шлейфах охранно-пожарной сигнализации в качестве оконечного реле наличия напряжения в линии питания. Конструкция устройств представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию крышкой посредством винтов. На плате расположены оптический индикатор, элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью двух из четырех отверстий в основании, доступ к которым (как и к колодкам) обеспечивается после снятия корпуса, крепящегося посредством защелок. Основным элементом схемы УШК-04 является оптореле. Входная цепь оптореле запитывается через помехоподавляющий фильтр. Оптический индикатор желтого (зеленого) цвета включен последовательно с входной цепью оптореле. В выходную цепь, последовательно с нормально-разомкнутыми контактами, включен резистор (24 Ом) для защиты оптореле от ошибочного подключения выхода к цепям питания. Схема выходных цепей УШК-04 приведена на рисунке.

Технические характеристики ИВС-сигналспецавтоматика УШК-04

• Напряжение питания устройств, В от 9 до 15
• Ток, потребляемый устройствами при максимальном напряжении питания, мА не более 12
• Ток, потребляемый при питании устройств напряжением обратной полярности, мкА не более 1
• Величина сопротивления между контактами «3» и «6» устройства, при наличии напряжения питания, кОм не более 0,1
• Величина сопротивления между контактами «3» и «6» устройства, при отсутствии напряжения питания, кОм не менее 500
• Цвета формируемыe устройствами оптических сигналов УШК-04 желтый (зеленый)
• Габаритные размеры устройств, мм 55x55x21
• Масса устройств, кг не более 0,03 Комплектность:
• Устройство шлейфовое контрольное УШК-04 1
• Руководство по эксплуатации: 1/10
