WRline WR-UTP-4P-C5E-LSZH-GY

Описание WRline WR-UTP-4P-C5E-LSZH-GY

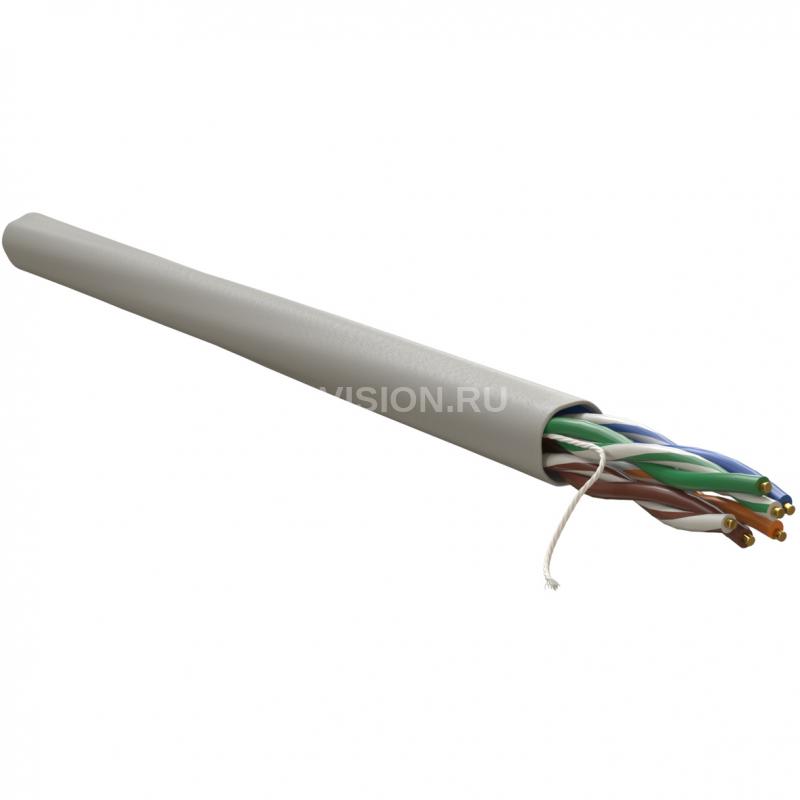

WRline WR-UTP-4P-C5E-LSZH-GY Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (0,50 мм), одножильный, внутренний, LSZH, нг(A)-HF, серый, 305 м

Четырехпарный U/UTP кабель WRline категории 5е (серый) предназначен для использования в системах передачи данных, в том числе структурированных кабельных сетях, информационной структуре предприятий, а также для конечного подключения клиентских устройств. Обеспечивает высокую скорость до 1 Гбит/c. Витые пары выполнены из качественной цельнотянутой меди, оболочка LSZH обладает лучшими противопожарными свойствами по сравнению с ПВХ или ПЭ.

Кабели связи симметричные парной скрутки, категория 5e

Область применения и основные данные

Кабели связи симметричные парной скрутки (витая пара) категории 5е торговой марки WRline (далее — кабель, кабели) предназначены для обеспечения передачи цифровых сигналов в диапазоне частот от 1 до 100 МГц при рабочем напряжении не более 50 В переменного тока и не более 75 В постоянного тока.

В зависимости от материала оболочки кабели применяются для одиночной или групповой прокладки внутри или вне помещений. Кабели с универсальной оболочкой применяются как внутри, так и вне помещений.

Кабели применяются в структурированных кабельных системах (локальных компьютерных сетях) и сетях широкополосного доступа (ШПД).

Кабели полностью соответствует требованиям стандартов ГОСТ Р 53246-2008, ANSI/TIA-568.2-D и ISO/IEC 11801 для приложений класса D (100 МГц), а также требованиям ГОСТ Р 54429-2011.

По исполнению в части показателей пожарной безопасности кабели соответствуют Федеральному закону № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».

Кабели соответствуют требованиям технического регламента ТР ЕАЭС 037/2016.

Партномер (артикул) Марка (тип) Число пар Тип жил Условия эксплуатации Цвет оболочки Длина кабеля, м WR-UTP-4P-C5E-LSZH-GY U/UTP LSZH 4 однопроволочные внутри помещений серый 305 WR-UTP-4P-C5E-PVC-GY U/UTP PVC 4 однопроволочные внутри помещений серый 305 WR-UTP-4P-C5E-L-LSZH-GY U/UTP LSZH 4 однопроволочные внутри помещений серый 305 WR-UTP-4P-C5E-L-PVC-GY U/UTP PVC 4 однопроволочные внутри помещений серый 305 WR-UTP-4P-C5E-PE-BK U/UTP PE 4 однопроволочные вне помещений черный 305 WR-FTP-4P-C5E-LSZH-GY F/UTP LSZH 4 однопроволочные внутри помещений серый 305 WR-FTP-4P-C5E-PVC-GY F/UTP PVC 4 однопроволочные внутри помещений серый 305 WR-FTP-4P-C5E-PE-BK F/UTP PE 4 однопроволочные вне помещений черный 305



Конструкция кабелей соответствует требованиям стандарта ГОСТ Р 54429-2011:

• U/UTP — кабели неэкранированные, состоящие из изолированных медных однопроволочных токопроводящих жил, свитых в пары
• F/UTP — кабели экранированные, состоящие из изолированных медных однопроволочных токопроводящих жил, свитых в пары, с общим экраном из алюминиевой фольги (алюминизированной металлополимерной ленты)

Цветовая маркировка изоляции токопроводящих жил:

Используемые материалы оболочки кабелей:

• PVC — поливинилхлоридный пластикат пониженной пожарной опасности (нг(A)-LS);
• LSZH — термопластичная композиция с пониженным дымо- и газовыделением, не выделяющая коррозионно-активные продукты при горении, не содержащая галогенов (нг(A)-HF);
• PE — светостабилизированный полиэтилен высокой плотности (HDPE).

Исполнения кабелей по условиям использования/прокладки:

• для прокладки внутри помещений;
• для прокладки вне помещений;
• для прокладки внутри и вне* помещений. (* При условии защиты от прямого воздействия солнечных лучей.

Технические характеристики WRline WR-UTP-4P-C5E-LSZH-GY

Категория (TIA/EIA) 5e Конструкция кабеля U/UTP Количество пар 4 Внешний диаметр (мм) 5 Наличие экрана неэкранированный Тип WR-UTP Предельное отклонение по внешнему диаметру 0,4 мм Наличие разделителя Нет Длина кабеля в упаковке (м) 305 Огнестойкость Нет Конструкция проводников однопроволочная (solid) Материал проводников медь электролитическая отожженная (BC) Номинальный диаметр проводника 0,50 мм Диаметр проводника в изоляции (мм) 0.87 Калибр AWG 24 AWG Предельное отклонение по диаметру проводника в изоляции 0,05 мм Внешняя оболочка LSZH Материал внешней оболочки LSZH (малодымный безгалогенный компаунд) Наличие рипкорда Да Толщина оболочки (мм) 0.5 Объем 0.245 Высота упаковки (мм) 200 Ширина упаковки (мм) 360 Глубина упаковки (мм) 360 Вес, кг 10.37
