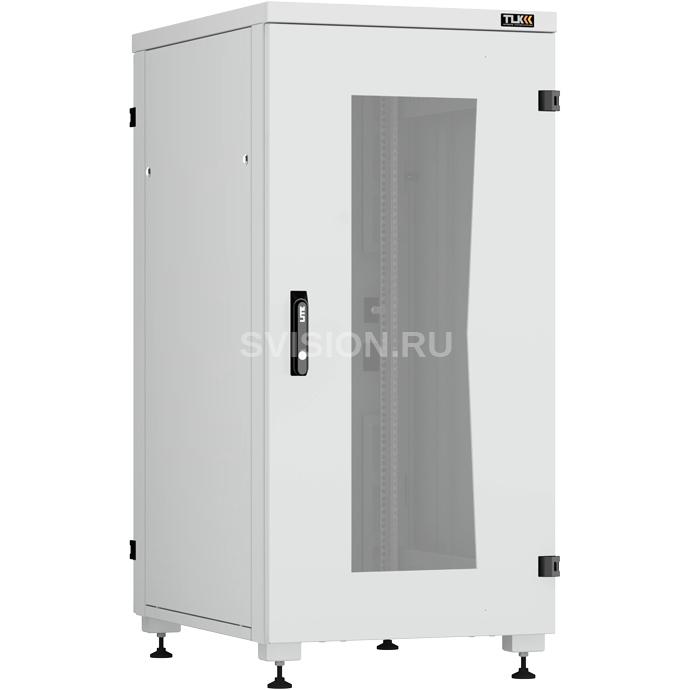

TLK TFI-246080-GMMM-R-GY

Описание TLK TFI-246080-GMMM-R-GY

Телекоммуникационные напольные шкафы серии Lite II(TFI-R) представляет собой сборно-разборную конструкцию, предназначенную для установки телекоммуникационного и северного оборудования. Подразделяются на шкафы высотой 18, 24, 33, 42 и 47U, в сочетании с размерами 600х600мм,  600х800мм, 600х1000мм, 800х800мм и 800х1000мм (ширина/глубина). Конструкция шкафа сборно-разборная, состоящая из цельносварных рам, соединенных между собой перемычками, крышей и основанием.

Спереди и сзади имеется дверь. Слева и справа шкафа имеются съемные панели. Ввод кабеля осуществляется через основание шкафа или через крышу, через кабельные вводы, которые закрыты выламываемыми заглушками. Количество кабельных вводов: в основании - 1 шт (выламываемый), в крыше — 2 шт (выламываемый). Размер отверстий кабельного ввода составляет 270х56мм. Имеются посадочные места в крыше  под установку вентиляторного блока. На выбор, можно установить вентиляторный блок на 2 вентилятора или вентиляторный блок на 4 вентилятора, на глубине 1000мм допускается установка вентиляторного блока на 6 вентиляторов. Размеры посадочного места под установку вентиляторного блока в крышу и дно шкафа составляет 270х270мм. Передняя дверь открывается на угол до 180 градусов. Боковые стенки шкафа являются съемными, за счет чего доступ к установленному в шкаф оборудованию может осуществляться с четырёх сторон.

Для установки оборудования стандарта 19", шкафы оснащаются двумя парами монтажных направляющих. Глубину установки оборудования на монтажных направляющих внутри шкафа можно изменять благодаря отверстиям в соединительной планке с шагом 25мм. Максимальное раздвижение монтажных направляющих зависит от глубины и ширины шкафа. Металлические части шкафа соединяются между собой проводами заземления на шпильку М4. Провода заземления входят в базовую комплектацию. Наличие на всех металлических частях шкафа заземляющих элементов, возможность соединения заземляющим контуром всех токопроводящих деталей конструкции, а также наличие посадочного места для подключения внешнего заземления делает шкафы электробезопасными.

Шкаф выполнен в системе несущих конструкций серии 482,6 мм ГОСТ 28601-90 (19-дюймовому стандарту IEC 297). Максимальная допустимая распределенная нагрузка на шкаф серии TFI составляет 800 кг. Степень защиты шкафа составляет IP 20.

Технические характеристики TLK TFI-246080-GMMM-R-GY

Материал задней двери    Листовая сталь 1 мм Материал боковых стенок    Листовая сталь 1 мм Глубина/полезная, мм    800/750 Монтажные профили    Оцинкованная сталь 1,5 мм Тип покрытия шкафа    Порошковое, ударопрочное, полимерно-эпоксидное Стекло    Закаленное, тонированное в массе (5%), 4 мм Степень защиты    IP20 Максимально допустимая распределенная нагрузка    800 кг Цвет покрытия    Светло-серый (RAL 7035) Дверь с оправой под стекло    Листовая сталь 1 мм Каркас шкафа    Листовая сталь 1,5 мм Кабельные вводы    3 шт
